مقطع كهربائي 180kg يدوياً تلقائياً المعيار GB1984-2003 مع جهاز تحكم ذكي لنظام التوزيع
وصف المنتج:

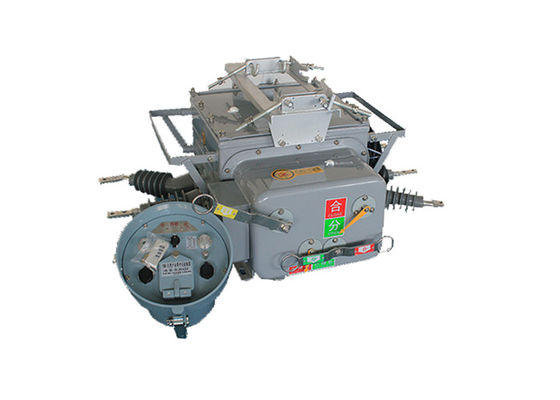

ZW20-12(F) مفك الدوائر الفراغية هو ثلاث مراحل AC 50Hz خارجية HV جهاز التبديل يستخدم أساسا للريفية والحضرية 10 كيلو فولت الشبكة التوزيعية الخارجية، كتيار الحمل منفصلة ومجمعة،تيار الإفراط، التيار الدائري القصير وأماكن أخرى مماثلة.
هيكلها بأكمله هو نوع مربع مشترك من ثلاث مراحل ، والذي يتكون من آلية تشغيل ، ودورة موصلة ، ونظام عازل ، وعنصر إغلاق وغلاف.
وهي تدعم المحطات البعيدة الذكية المقابلة لتلبية احتياجات التطبيقات لأتمتة التوزيع.
خصائص جهاز التحكم:
1خيارات الاتصال المتعددة: يقدم مفكّك الدوائر ZW20-12 خيارات اتصال مرنة، بما في ذلك واجهة اتصال 485/232 للمراقبة والتحكم المحليين.يمكن أن تدعم أيضا مراقبة مسافة طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية، وتوفير حلول الاتصال متعددة الاستخدامات لتلبية متطلبات النظام المختلفة.
2تسريع تلقائي إلى الخطأ: في حالة وجود عطل دائم ، يسرع مفكّك الدوائر تلقائيًا إلى الخطأ. تساعد هذه الميزة في ضمان استجابة سريعة وموثوقة لظروف الخطأ ،تقليل الأضرار المحتملة للنظام الكهربائي وتعزيز سلامة النظام بشكل عام.
3التحكم عن بعد وإعادة الإغلاق اليدوي مع التسارع إلى الرحلة: يدعم مقطع التيار ZW20-12 عمليات التحكم عن بعد وإعادة الإغلاق اليدوي.في الحالات التي يتم فيها إصلاح الخط واستعادة الكهرباء ولكن يتم ترك مفتاح سكين الأرض عن طريق الخطأ في مكانه، يسرع مفكّك الدوائر حتى ينفجر، مما يوفر إجراءً إضافيًا للسلامة لمنع المخاطر المحتملة.
4تأخير إعادة الإغلاق القابل للتعديل: يمكن تعديل وقت تأخير إعادة الإغلاق لجميع محاولات إعادة الإغلاق الثلاث.تسمح هذه الميزة القابلة للتعديل بتحسين توقيت إعادة الإغلاق بناءً على متطلبات النظام المحددةتحسين التنسيق مع أجهزة الحماية الأخرى وتحسين موثوقية النظام.
5وظائف مكافحة الإغلاق والوقاية من التشغيل الخاطئ: تم تصميم دائرة التشغيل / إعادة إغلاق مفكّك الدائرة ZW20-12 لمنع التشغيل الخاطئ.يتضمن آليات وضمانات للحد من خطر إعادة الإغلاق غير المقصود، لضمان أن يعمل مفكّك الدوائر فقط عندما يكون مقصوداً وتجنب السيناريوهات الخطرة المحتملة.
6تمييز الأخطاء مع التيار الصفري: يستخدم مفكّك الدوائر تحليل التيار الصفري للتمييز بين الأخطاء التي تحدث داخل وخارج المنطقة المحمية.هذه القدرة تساعد على تحديد وتحديد الأخطاء بدقة، مما يتيح عزل العيوب بكفاءة وتقليل وقت التوقف في النظام الكهربائي.
7تصميم التحكم عن بعد لمنع التشغيل الخاطئ: تم تصميم ميزة تشغيل التحكم عن بعد / إعادة إغلاق مفصل الدوائر لمنع التشغيل الخاطئ.يتم تنفيذ تدابير وضمانات محددة للحد من خطر التعثر غير المقصود أو إعادة الإغلاق الناجم عن عوامل خارجية، ضمان وظيفة التحكم عن بعد موثوقة ودقيقة.
الخصائص:
1تكنولوجيا انقطاع الفراغ: يستخدم مفكّك الدوائر ZW20-12 مفكّكات الفراغ كوسيلة لإطفاء القوس.أجهزة قطع الفراغ فعالة للغاية في إطفاء الأقواس وتوفر قوة كهربائية ممتازة، ضمان انقطاع موثوق بها من التيارات عالية الجهد.
2تطبيقات خارجية: تم تصميم هذا مفك الدوائر خصيصًا للتثبيت في الهواء الطلق ، مما يجعله مناسبًا للاستخدام في المحطات الفرعية وشبكات التوزيع وغيرها من الأنظمة الكهربائية في الهواء الطلق.تم بناؤها لتحمل الظروف البيئية القاسية، بما في ذلك الاختلافات في درجة الحرارة والرطوبة والتعرض للغبار والمطر والإشعاع فوق البنفسجي.
3تقييم الجهد العالي: تم تصميم مفك الدوائر ZW20-12 لتطبيقات الجهد العالي ، مع تقييم الجهد من 12 كيلو فولت (كيف).يمكنه التعامل مع الأنظمة الكهربائية التي تعمل على هذا المستوى من الجهد.
4تصميم مضغوط: يحتوي مفكّك الدوائر على تصميم مضغوط، مما يسمح بسهولة التثبيت والاندماج في ترتيبات أجهزة التحكم أو المحطات الفرعية في الهواء الطلق.الحجم المدمج يسهل أيضًا توفير المساحة واستخدام المنطقة المتاحة للتثبيت بكفاءة.
5عملية موثوقة: تم تصميم مفكّك الدوائر ZW20-12 للعمل الموثوق به.وآليات متقدمة لضمان عمليات التبديل المستقرة والفعالة، مما يقلل من مخاطر الأخطاء أو الفشل.
6ميزات السلامة: يتم تجهيز مفكّك الدوائر بأجهزة سلامة لتعزيز سلامة المشغل والنظام. قد تشمل هذه الميزات آليات قفل لمنع التشغيل الخاطئ.المؤشرات الميكانيكية والكهربائية لتوفير معلومات الحالة، ومظلات الأمان لمنع التعامل العرضي مع الأجزاء الحية.
7التحكم عن بعد والمراقبة: قد تدعم بعض إصدارات مفك ZW20-12 قدرات التحكم عن بعد والمراقبة.هذا يسمح للعمل مريحة ومراقبة مفككة الدوائر من غرفة التحكم المركزية أو من خلال نظام التحكم الإشرافية واكتساب البيانات (سكادا)تحسين إدارة النظام وصيانته.
التطبيق
1المحطات الفرعية: غالبًا ما يتم استخدام مفكّك الدوائر ZW20-12 في المحطات الفرعية الخارجية كجزء من نظام التوزيع الأساسي.يستخدم لحماية ومراقبة المعدات الكهربائية مثل المحولات، المولدات، والحافلات.
2شبكات التوزيع: هذا المقطع مناسب لشبكات التوزيع في الهواء الطلق حيث يتم توزيع الطاقة عالية الجهد إلى مواقع متعددة.يساعد على ضمان التشغيل الموثوق به و الآمن من خلال قطع التيارات الخطأ وعزل الأقسام المعيبة من الشبكة.
3المرافق الصناعية: يتم استخدام مفكّك الدوائر ZW20-12 في أنظمة الجهد العالي في الهواء الطلق الموجودة في المرافق الصناعية مثل المصانع ومصانع التصنيع وعمليات التعدين.يوفر الحماية للمعدات الكهربائية الحيوية ويضمن استمرارية إمدادات الطاقة.
4منشآت الطاقة المتجددة: في منشآت الطاقة المتجددة في الهواء الطلق مثل مزارع الرياح أو محطات الطاقة الشمسية،يتم استخدام مفكّك الدائرة ZW20-12 لحماية البنية التحتية الكهربائية وتبديل الطاقة المولدة من مصادر متجددة.
5السكك الحديدية: يستخدم هذا المقطع في أنظمة الجهد العالي في الهواء الطلق المرتبطة بتشغيل السكك الحديدية بالكهرباء. إنه يضمن إمدادات الطاقة الآمنة والموثوقة لأنظمة السكك الحديدية ،بما في ذلك أنظمة السلك الجوي ومحطات نقل.
6صناعة النفط والغاز: يجد مقطع الدوائر ZW20-12 تطبيقًا في أنظمة الجهد العالي في الهواء الطلق داخل صناعة النفط والغاز.يستخدم لحماية المعدات الكهربائية والتحكم في توزيع الطاقة في منصات البحرالمصافي ومحطات الضخ.
7مشاريع البنية التحتية: يعد مقطع الدوائر ZW20-12 مناسبًا لمختلف مشاريع البنية التحتية في الهواء الطلق مثل المطارات والموانئ البحرية وخطوط نقل الكهرباء.يلعب دورا حاسما في حماية البنية التحتية الحيوية وضمان إمدادات الطاقة دون انقطاع.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
