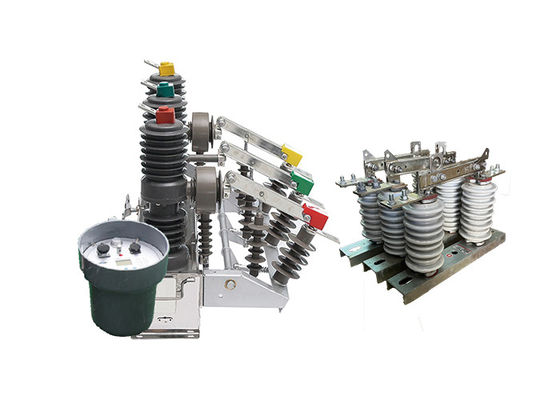

مقطوعة كهربائية 3P مع جهاز تحكم ذكي مفكّك الدائرة الفراغية زوج مع عصا الخطاف السيراميكية الخارجية
وصف المنتج:
محطم الفراغ ذو الجهد العالي من سلسلة ZW32 هو معدات توزيع في الهواء الطلق ذات الجهد المسموح به من 12kV وتيار متبادل ثلاثي المراحل من 50Hz.يستخدم أساسا لفتح وإغلاق تيار الحمل، التيار الزائد والتيار الدائرة القصيرة في نظام الطاقة. انها مناسبة لحماية والتحكم في نظام توزيع الطاقة من محطات فرعية والمؤسسات الصناعية والتعدين،وكذلك الأماكن التي يتم فيها تشغيل شبكة الكهرباء الريفية بشكل متكرر. المقطع له خصائص الحجم الصغير ، والوزن الخفيف ، ومكافحة التكثيف ، والصيانة المجانية وهلم جرا. يمكنه التكيف مع ظروف الطقس القاسية والبيئة القذرة.محول الفراغ ذو الجهد العالي من سلسلة ZW32 هو معدات توزيع في الهواء الطلق مع فولتاج اسمي يبلغ 12 كيلو فولت وتيار متبادل ثلاثي المراحل 50 هرتزيستخدم أساسا لفتح وإغلاق التيار الحمل، وتيار الإفراط في الحمل وتيار الدائرة القصيرة في نظام الطاقة.انها مناسبة للحماية والتحكم في نظام توزيع الطاقة من محطة التحول والمؤسسات الصناعية والتعدين، فضلا عن الأماكن التي يتم فيها تشغيل شبكة الكهرباء الريفية بشكل متكرر.يمكنه التكيف مع الظروف الجوية القاسية والبيئة القذرة.
مفتاح العصا المسمار GW9-10 هو مفتاح كهربائي محمول عالي الجهد يستخدم لعزل الدوائر الكهربائية لأغراض الصيانة والإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة المتوسطة إلى عالية الجهد.
تم تصميم العازل الكهربائي لـ Loadbuster ليكون محمولًا ويمكن نقله بسهولة إلى المكان الذي تحتاجه.عادة ما تتراوح من بضعة كيلو فولت إلى عدة مئات من كيلو فولت.
يستخدم المفتاح لعزل قسم من نظام الطاقة لأغراض الصيانة أو الإصلاح. لديه مؤشرات بصرية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ،مما يسهل على المشغلين معرفة حالة الدائرة.
يمكن استخدام العازل الكهربائي Loadbuster لمجموعة واسعة من التطبيقات ، بما في ذلك تبديل وتعزيل الدوائر ، وكذلك لتعزيل الأراضي وإزالة الطاقة من المعدات.تم تصميمها مع عناصر السلامة لحماية المشغلين من المخاطر الكهربائية، مثل مواد عازلة تمنع الاتصال العرضي مع الأجزاء الحية.
من السهل استخدام المفتاح ويتطلب تدريبًا ضئيلًا للتشغيل. يحتوي على شفرات قابلة للتبديل ويمكن استبدالها بسهولة ، مما يسمح بمزيد من المرونة والتنوع.
مقدمة التحكم:
1الاتصالات المتقدمة والمراقبة عن بعد: يتم تجهيز مفكّك الدوائر الفراغية ZW32-12 بواجهة اتصال 485/232 ، مما يسمح بالاندماج السلس في أنظمة المراقبة.ويمكن أيضا أن تكون متصلة عن طريق الألياف الضوئية أو الاتصالات اللاسلكية للمراقبة عن بعدهذا يسمح بمراقبة حالة و أداء و ظروف الخطأ في الوقت الحقيقي، مما يسهل الصيانة الاستباقية و استكشاف الأخطاء بكفاءة.
2وظيفة التسارع بعد إعادة الإغلاق: في حالة وجود عطل دائم ، يحتوي مفك التيار ZW32-12 على وظيفة تشغيل التسارع التلقائي.هذا يعني أنه إذا استمر الخطأ بعد إعادة إغلاق، سيقوم مفك الدوائر تلقائيًا بزيادة السرعة ، مما يوفر حماية محسنة ضد الأخطاء المستمرة وتقليل الأضرار المحتملة للنظام.
3وقت تأخير إعادة الإغلاق القابل للتعديل: يسمح مفك الدوائر ZW32-12 بتعديل وقت تأخير إعادة الإغلاق.هذه الميزة توفر المرونة في تكوين عملية إعادة الإغلاق بناءً على المتطلبات المحددة لنظام الطاقةيسمح بتخصيص لتحسين استجابة النظام إلى سيناريوهات خطأ مختلفة وتحسين موثوقية النظام بشكل عام.
4تصميم مكافحة سوء التشغيل ووظيفة مكافحة القفز: يحتوي مفكّك الدائرة ZW32-12 على تصميم مكافحة سوء التشغيل لدوائر إغلاق القفز.هذا التصميم يمنع الإغلاق العرضي أو غير المقصود لقطاع التقطيعبالإضافة إلى ذلك، فإنه يتضمن وظيفة مضادة للقفز، والتي تضمن أن مفك الدوائر يبقى في وضع مغلق مستقرة، والحد من خطر التعثر المفاجئ بسبب العوامل الخارجية.
5تمييز الأخطاء مع التيار الصفر: مزود مفكّك الدوائر ZW32-12 بقدرة على التمييز بين الأخطاء داخل المنطقة وخارج المنطقة باستخدام تحليل التيار الصفر.هذا يسمح بتمييز الخطأ بدقة، مما يتيح العزل عن الأخطاء بشكل أسرع وأكثر دقة وتقليل التأثير على نظام الطاقة.
6مفتاح التحكم عن بعد لمنع سوء التشغيل: يحتوي مفصل ZW32-12 على مفتاح تحكم عن بعد مع تصميم خاص لمنع سوء التشغيل.هذه الميزة تضمن أن العمليات عن بعد يتم تنفيذها بأمان وتقلل من خطر التعثر العرضي أو الإجراءات غير المقصودة.
الخصائص التقنية:
1 هيكل مغلق بالكامل مع ثلاثة مراحل مع أداء عال للخزين
(أ)أداء كسر مستقر وموثوق به ، لا خطر للحرق والانفجار ؛ لا صيانة ، حجم صغير ، وزن خفيف ، عمر خدمة طويل.
ب.مقاومة قوية للرطوبة والتكثيف ، خصيصًا للاستخدام في المناطق الباردة أو الرطبة.
(ج)المواد المستوردة لها خصائص عزل جيدة، مقاومة درجات الحرارة العالية، مقاومة الأشعة فوق البنفسجية، مقاومة الشيخوخة.
2 آلية تشغيل القفز المصغرة عالية الكفاءة وموثوق بها
(أ)طاقة محرك تخزين الطاقة منخفضة ، واستهلاك الطاقة من البوابة منخفضة ، وتبني ناقلة الآلية وضع ناقلة العمل المباشر ، وعدد الأجزاء صغير ،والموثوقية عالية.
ب.يتم وضع آلية التشغيل في صندوق الختم لمنع التآكل بشكل فعال وتحسين موثوقية الآلية.
3 التلاعب المريح والمرن وأداء الجمع الحر
(أ)يمكن استخدام تشغيل التبديل اليدوي / التقسيم الكهربائي وإغلاق / التحكم عن بعد.
ب.مع وحدة التحكم الذكية لتحقيق أتمتة التوزيع، أو مع وحدة التحكم بالصدفة لتشكيل جهاز إعادة إغلاق تلقائي، جهاز منقسم.
(ج)يمكن تركيب محولات تيار ثنائية أو ثلاثية المراحل لحماية التيار الزائد أو الدائرة القصيرة.
د.يمكن أن توفر إشارة الاستحواذ على التيار للجهاز التحكم الذكي وتثبيت محول التيار للقياس وفقا لطلب المستخدم.
(إي)يمكن تجهيزها بمفتاح عزل الربط ثلاثي المراحل ، مع جهاز إغلاق مضاد للخطأ ، ويمكن توصيلها بمعازلات عمود إيقاف البرق للحفاظ عليها بشكل مريح.
الهيكل:
يتكون مفتاح الحمل من ثلاثة أجزاء: العمود ، القاعدة ، والتعليق لتركيبها وتثبيتها ورفعها.
1.مفتاح الحمل عالي الجهد المثبت على العمود مع غرفة إطفاء قوس الفراغ لديه أداء كسر مستقر وموثوق به.بدون صيانة، حجم صغير، خفيف الوزن، ومدة خدمة طويلة.
2.مفتاح الحمل يتبنى هيكل مغلق بالكامل مع أداء سد جيد، والرطوبة والقدرات الوقاية من الندى، ومناسبة للاستخدام في المناطق عالية درجة الحرارة والرطوبة.
3يمكن تشغيل مفتاح الحمولة يدوياً أو كهربائياً لفتحها وإغلاقها ، ويمكن التحكم بها عن بعد.
4آلية التشغيل مبتكرة وبسيطة وموثوقة في العمل، ومدمجة في الحجم، ولها عمر ميكانيكي يصل إلى 10،000 عملية. محرك تخزين الطاقة هو محرك مغناطيس دائم DC،ويمكن اختيار مستوى الجهد من -220V، 110 فولت، 48 فولت، أو 24 فولت.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلم التقني:
ZW32-12
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
سوف يضاعف تأثير استخدامها عندما يتم استخدام مفاتيح الدوائر مع منفصل العزلة.
