مقطع دائرة Vcb عالي الجهد ثلاثي المرحلة AC 50Hz في الهواء الطلق

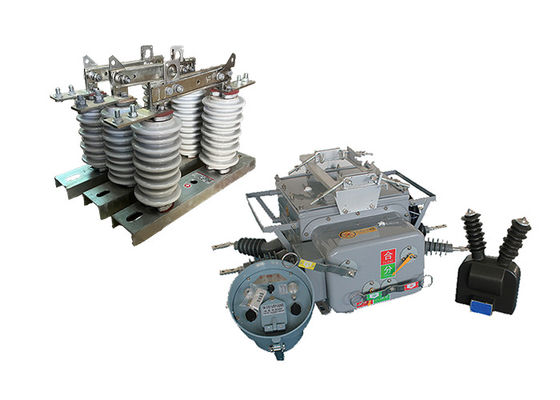

عازل إعادة التثبيت التلقائي ZW20-12 ((F) مفكّك الدوائر الفراغية مع GW9 مفاتيح فصل المجموعة الخارجية

وصف المنتج:

ZW20-12 ((F) مفك الدوائر الفراغية هو ثلاث مراحل AC 50Hz خارجية HV switchage يستخدم أساسا للريفية والحضرية 10 كيلو فولت شبكة التوزيع الخارجية، كتيار الحمل منفصلة ومجمعة،تيار الإفراط، التيار الدائري القصير وأماكن أخرى مماثلة.

هيكلها بأكمله هو نوع مربع مشترك من ثلاث مراحل ، والذي يتكون من آلية تشغيل ، ودورة موصلة ، ونظام عازل ، وعنصر ختم وغلاف.

وهي تدعم المحطات البعيدة الذكية المقابلة لتلبية احتياجات التطبيقات لأتمتة التوزيع.

· ZW20-12 (Z) خارجية الذكية عالية الجهد AC True Air Breaker مع وظيفة رسالة قصيرة GSM

· مزيج مع تحكم مفتاح التقسيم ZW20-12 (F) خارجية تقسيم عالية الجهد AC كسر الهواء الحقيقي.

مفتاح فصل GW9-10 الخارجي هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.

مفتاح القطع الخارجي مصمم ليتم تشغيله من قبل شخص واحد، مما يسهل الاستخدام والمناورة.يمكن تمديدها للوصول إلى المعدات الكهربائية، ومجموعة من المرفقات القابلة للتبادل ، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وتوصيلات الأرض.

تم تصميم مفتاح قطع الاتصال الخارجي لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات المشحونة بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.

التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.



خصائص جهاز التحكم:

1مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد لاسلكي؛ وظيفة التسارع بعد إعادة إغلاق: عندما يكون المفتاح ثقيل

2. في حالة فشل دائم ، تسريع التسارع التلقائي

3. التحكم عن بعد / إغلاق يدوي لتسريع الرحلة، وقفل إعادة إغلاق: المستخدم إصلاح خط بعد الطاقة، إذا نسيت إزالة مفتاح الأرض

يجب تسريع التشويش

4يمكن ضبط وقت تأخير إعادة الإغلاق الثلاثة

تتبنى الدائرة التي تغلق الزحام تصميم مكافحة سوء التشغيل ، ولديها وظيفة مكافحة الزحام.

5التيار الصفري يمكن أن يميز الأخطاء داخل المنطقة من الأخطاء خارج المنطقة.

6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل

الخصائص:

1تكنولوجيا انقطاع الفراغ: يستخدم مفكّك الدوائر ZW20-12 مفكّكات الفراغ كوسيلة لإطفاء القوس.أجهزة قطع الفراغ فعالة للغاية في إطفاء الأقواس وتوفر قوة كهربائية ممتازة، ضمان انقطاع موثوق بها من التيارات عالية الجهد.

2تطبيقات خارجية: تم تصميم هذا مفك الدوائر خصيصًا للتثبيت في الهواء الطلق ، مما يجعله مناسبًا للاستخدام في المحطات الفرعية وشبكات التوزيع وغيرها من الأنظمة الكهربائية في الهواء الطلق.تم بناؤها لتحمل الظروف البيئية القاسية، بما في ذلك الاختلافات في درجة الحرارة والرطوبة والتعرض للغبار والمطر والإشعاع فوق البنفسجي.

3التوتر العالي: تم تصميم مفكّك الدائرة ZW20-12 لتطبيقات التوتر العالي، مع التوتر العادي 12 كيلو فولت (كيف).يمكنه التعامل مع الأنظمة الكهربائية التي تعمل على هذا المستوى من الجهد.

4تصميم مضغوط: يحتوي مفكّك الدوائر على تصميم مضغوط، مما يسمح بسهولة التثبيت والاندماج في ترتيبات أجهزة التحكم أو المحطات الفرعية الخارجية.الحجم المدمج يسهل أيضًا توفير المساحة واستخدام المنطقة المتاحة للتثبيت بكفاءة.

5عملية موثوقة: تم تصميم مفكّك الدوائر ZW20-12 للعمل الموثوق به.وآليات متقدمة لضمان عمليات التبديل المستقرة والفعالة، مما يقلل من مخاطر الأخطاء أو الفشل.

6ميزات السلامة: يتم تجهيز مفكّك الدوائر بأجهزة سلامة لتعزيز سلامة المشغل والنظام. قد تشمل هذه الميزات آليات قفل لمنع التشغيل الخاطئ.المؤشرات الميكانيكية والكهربائية لتوفير معلومات الحالة، ومظلات الأمان لمنع التعامل العرضي مع الأجزاء الحية.




التوزيع:

العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:

انقطاع الدائرة: مقطع الدائرة الفراغ هو المسؤول عن انقطاع الدائرة الكهربائية أثناء التشغيل العادي أو في حالة وجود خطأ.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنها توفر طبقة إضافية من السلامة عن طريق فتح الدوائر جسديا.

التنسيق: في أنظمة توليد الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفصل الدوائر الفراغية ومعزول التقطيع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.

السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.

إدخال مفتاح فاصل الخارجي من سلسلة GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html (تعديل المفاتيح المستخدمة في الكهرباء)

التطبيق

1المحطات الفرعية: غالبًا ما يتم استخدام مفكّك الدوائر ZW20-12 في المحطات الفرعية الخارجية كجزء من نظام التوزيع الأساسي.يستخدم لحماية ومراقبة المعدات الكهربائية مثل المحولات، المولدات، والحافلات.

2شبكات التوزيع: هذا المقطع مناسب لشبكات التوزيع في الهواء الطلق حيث يتم توزيع الطاقة عالية الجهد إلى مواقع متعددة.يساعد على ضمان التشغيل الموثوق به و الآمن عن طريق قطع التيارات الخطأ وعزل الأقسام المعيبة من الشبكة.

3المرافق الصناعية: يتم استخدام مفكّك الدوائر ZW20-12 في أنظمة الجهد العالي في الهواء الطلق الموجودة في المرافق الصناعية مثل المصانع ومصانع التصنيع وعمليات التعدين.يوفر الحماية للمعدات الكهربائية الحيوية ويضمن استمرارية إمدادات الطاقة.

4منشآت الطاقة المتجددة: في منشآت الطاقة المتجددة في الهواء الطلق مثل مزارع الرياح أو محطات الطاقة الشمسية،يتم استخدام مفكّك الدائرة ZW20-12 لحماية البنية التحتية الكهربائية وتبديل الطاقة المولدة من مصادر متجددة.

5السكك الحديدية: يستخدم هذا المقطع في أنظمة الجهد العالي في الهواء الطلق المرتبطة بتشغيل السكك الحديدية بالكهرباء. وهو يضمن إمدادات الطاقة الآمنة والموثوقة لأنظمة السكك الحديدية ،بما في ذلك أنظمة السلك الجوي ومحطات نقل.

6صناعة النفط والغاز: يجد مقطع الدوائر ZW20-12 تطبيقًا في أنظمة الجهد العالي في الهواء الطلق داخل صناعة النفط والغاز.يستخدم لحماية المعدات الكهربائية والتحكم في توزيع الطاقة في منصات البحرالمصافي ومحطات الضخ.

7مشاريع البنية التحتية: يعد مقطع التيار ZW20-12 مناسبًا لمختلف مشاريع البنية التحتية في الهواء الطلق مثل المطارات والموانئ البحرية وخطوط نقل الكهرباء.يلعب دورا حاسما في حماية البنية التحتية الحيوية وضمان إمدادات الطاقة دون انقطاع.

الحالة:

1الارتفاع: 2000 متر

2درجة حرارة البيئة:في الهواء الطلق -30 درجة مئوية ~ + 55 درجة مئوية

أعلى درجة حرارة سنوية متوسطة هي 20 درجة مئوية

درجة الحرارة اليومية العليا هي 30 درجة مئوية

3الرطوبة النسبية: 95% ((25 درجة مئوية)

4القدرة الزلزالية: تسارع سطح الأرض 0.3g

تسارع عمودي في الأرض 0.15g

أثناء العمل لثلاث موجات الصين

عامل السلامة 167

5.شدة الزلزال: 7 درجات

6الحد الأقصى للفارق اليومي في درجة الحرارة: 25 درجة مئوية

7مكان التثبيت: في الهواء الطلق، خط هوائي 10kv نقطة تحديد مسؤولية المستخدم

8طريقة التأرجح: النقطة المحايدة لا تلمس ، وتأرجح لفائف قوس القمع وتأرجح مقاومة منخفضة


المعلمات التقنية:

ZW20-12 ((F)

GW9-10
