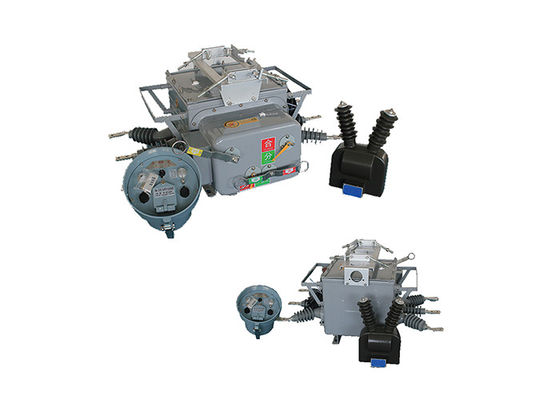

محطّل قطاعي كهربائي فراغ سهل التشغيل مع جهاز تحكم ذكي محطّل قطع دائرة تحميل خارجي ثلاثي المراحل

محطّل قطاعي كهربائي فراغ سهل التشغيل مع جهاز تحكم ذكي محطّل قطع دائرة تحميل خارجي ثلاثي المراحل

وصف المنتج:

ZW20-12 ((F) تحويل الحد من الحمل هو منتج جديد يجمع بين وظائف متعددة في جهاز ذكي واحد. إنه يدمج قدرات مفصل الفراغ، ومفتاح الحمل الفراغ،إعادة الإغلاق، والقسمية، وتقدم تنوعا وكفاءة في تطبيقات مختلفة.

المكونات الرئيسية لمفتاح الحد من الحمل تشمل مفصل فراغ، و CH-40 المراقب، ومحول الجهد الخارجي.بينما جهاز التحكم CH-40 يوفر حماية متقدمة، وظائف التحكم والاتصالات ، محول الجهد الخارجي ، وهو اختياري لشبكات حلقات خطوط التوزيع الآلية ،يمكن استخدامها للاتصالات الثنائية PT (المحول المحتمل).

هذا المنتج يجد استخدامًا واسعًا في شبكات حلقات المجال في شبكات الكهرباء في المدن والريف 10kV و 13kV.وجهاز التبديل الآلي لنشر حمولة الخط في شبكات الحلقاتبالإضافة إلى ذلك، يمكن أن تعمل كمفتاح الحدود (المعروف عادة باسم كلب مراقبة) في خطوط إمدادات الطاقة الفرعية، وكذلك إعادة الإغلاق والمقاطعات في شبكات التوزيع الجوية.

يقدم جهاز تحويل الحدود إمكانات إدارة عن بعد، مما يتيح مراقبة ومراقبة فعالة. وهو يدمج وظائف الحماية والتحكم جنبا إلى جنب مع ميزات الاتصال،تسهيل التكامل السلس في أنظمة أتمتة التوزيع.

يستخدم الجهاز آليات رصد وحكم موثوقة، بما في ذلك القدرة على رصد التيار الصفري في تسلسل مستوى mA والتيارات الدائرة القصيرة بين مراحل.هذا يسمح لإزالة تلقائية من أخطاء الأرضية أحادية المرحلة وأخطاء الدائرة القصيرة من مرحلة إلى مرحلة، وتعزيز قدرات نظام إدارة الأخطاء.

يستخدم المفتاح الرئيسي لمفتاح الحد من الحمل تقنية قوس الفراغ ، في حين أن نظام العزل يتضمن عزل غاز SF6 و N2 مختلطة.مقاومة للانفجار، وتكنولوجيات نظام العزل من اليابان وألمانيا وفرنسا، مما يضمن أداء الختم العام الممتاز.الذي يمنع التسرب ويضمن أن أداء الجهاز لا يتأثر بالبيئة الخارجية.

تم تصميم آلية تشغيل الربيع لـ Boundary Load Switch مع الأخذ بعين الاعتبار التقليص وتحسين الأداء،مما يؤدي إلى موثوقية عمل أعلى مقارنة مع آليات الربيع التقليديةهذا التحسن في التصميم يعزز الكفاءة التشغيلية العامة ومدة حياة الجهاز.



خصائص جهاز التحكم:

أجهزة التحكم في المحطة الذكية لديها وظائف مثل الحماية والتحكم التلقائي والتفتيش / الاستفسار والاتصال وإدارة البرمجيات.

1تطبيق وظائف مختلفة مثل حماية الدوائر، التحكم عن بعد، الإنذار، والرصد عن بعد.

2لا حاجة إلى أي استثمار في أجهزة الاتصالات في شبكات GSM. ببساطة شراء بطاقة SIM وتفعيل خدمات الرسائل القصيرة.

3استخدام الهواتف المحمولة المخصصة، وتشفير المعلومات، والتحقق من كلمة المرور، وغيرها من التدابير الأمنية.

4ويمكن لوحدة GSM تحديد رقم الهاتف المحمول و تقبل الأوامر فقط من الهاتف المرتبط.

5رسائل التواصل للتحكم عن بعد والأوامر الأخرى مشفرة

6يتبع طريقة التحكم عن بعد المحددة مسبقاً للتأكيد والتنفيذ والتحقق من أمان التحكم في النظام ومنع الأخطاء

7لا حاجة لتثبيت أي خطوط اتصالات أو تحديد الخطوط.

8ببساطة تثبيت محطة الرصد الذكية الرسائل القصيرة بشكل صحيح، وإدخال بطاقة سيم، وتعيين رقم الهاتف المحمول المحدد، والنظام سيبدأ العمل.

9يمكن القيام بمراقبة ومشاهدة في الوقت الفعلي في أي مكان مع إشارة، دون الحاجة إلى موظفين موقفين للمراقبة.




التطبيق:

1محطات التوزيع الكهربائية: يستخدم مفتاح ZW20 عادة في محطات التوزيع الكهربائية ، سواء في الداخل أو في الهواء الطلق. يتم استخدامه لتبديل الحمولة ، وتقسيمها ،وحماية الأخطاء في شبكات التوزيع.

2المباني التجارية: يستخدم المفتاح في المباني التجارية، بما في ذلك مراكز التسوق ومجمعات المكاتب والمستشفيات، لتوزيع الطاقة بشكل موثوق وآمن.يضمن التبديل الفعال للحمولة ويحمي الأحمال الكهربائية الحرجة.

3أنظمة الطاقة المتجددة: مفتاح ZW20 مناسب لأنظمة الطاقة المتجددة، مثل محطات الطاقة الشمسية ومزارع الرياح.إنه يسهل التبديل وحماية دوائر الجهد المتوسط في هذه الأنظمة.

4كهرباء السكك الحديدية: يتم استخدام المفتاح في مشاريع كهرباء السكك الحديدية للسيطرة على حماية إمدادات الطاقة إلى شبكات السكك الحديدية.يضمن توزيع الطاقة الموثوق بها والآمنة لعمليات القطارات.

5عمليات التعدين: يستخدم مفتاح ZW20 في عمليات التعدين للسيطرة على وتأمين المعدات الكهربائية وشبكات توزيع الطاقة في المناجم الجوفية والجوفية.

6صناعة النفط والغاز: يجد مفتاح ZW20 تطبيقًا في صناعة النفط والغاز للسيطرة على المعدات الكهربائية وحمايتها في المصافي وأنابيب الأنابيب والمنصات البحرية.

7منشآت معالجة المياه والمياه الصالحة للاستخدام: يتم استخدام مفتاح ZW20 في منشآت معالجة المياه والمياه الصالحة للاستخدام للتحكم والحماية من المعدات الكهربائية في محطات الضخ ومحطات المعالجةوشبكات التوزيع.

الهيكل:

جهاز الحماية والرصد القائم على الحاسوب الدقيق هو نظام متقدم تكنولوجياً يعمل كمحكم مركزي لنظام مفك الدوائر.باستخدام تكنولوجيا الحاسوب الصغير المتطورة، يوفر وظائف الحماية والرصد المباشرة الدقيقة والفعالة. يلعب هذا الجهاز دورًا حاسمًا في ضمان سلامة وموثوقية النظام الكهربائي الذي يتم دمجه فيه.
تم تصميم جهاز التحكم خصيصًا لتحمل ظروف بيئية مختلفة ومجهز بمقاومة قوية للأجواء.هذه الميزة تسمح لها بالعمل بشكل موثوق في ظروف الطقس القاسية مثل درجات الحرارة القصوىالمطر الغزير والرطوبة العالية بالإضافة إلى ذلك تم بناء جهاز التحكم مع حماية ضد التكثيفضمان وظيفته حتى في البيئات الرطبة أو الرطبة حيث الرطوبة يمكن أن تكون مصدر قلق.
لإنشاء اتصال آمن وموثوق به ، يتم ربط جهاز التحكم بجسم التبديل باستخدام موصلات الطيران.مما يجعلها خيار مثالي للتطبيقات الحرجة مثل حماية المرور ومراقبةهذه الاتصالات تضمن التواصل السليم والوظائف بين جهاز التحكم والمفتاح ، مما يعزز الأداء العام وموثوقية النظام.
يمتاز جهاز التحكم في موثوقية الاتصال، مما يقلل من خطر فقدان الإشارة أو تعطيلها. وهذا يضمن الاتصال المستمر وغير المتقطع بين جهاز التحكم والمفتاح،والتي تعتبر حاسمة للعمل السليم لنظام حماية المراسلات ومراقبتهامن خلال الحفاظ على مستوى عال من الحماية ، يحمي جهاز التحكم سلامة ودقة وظائف حماية و مراقبة المرور ،منع أي أخطاء أو اختلافات محتملة يمكن أن تهدد السلامة الشاملة للنظام الكهربائي.

الظروف البيئية:

درجة حرارة الهواء المحيط: -40 درجة مئوية إلى +70 درجة مئوية.

الارتفاع: لا يتجاوز 3000 متر فوق مستوى سطح البحر.

قد يكون الهواء المحيط ملوثًا بالغبار والدخان والغازات المآكلة والبخار أو ضباب الملح. درجة التلوث: المستوى الرابع.

يجب أن لا تتجاوز سرعة الرياح 34 متر في الثانية (ما يعادل ضغط 700 با على السطح الأسطواني).

يمكن إهمال الاهتزازات أو النشاط الزلزالي من أجهزة التبديل الخارجية ومعدات التحكم.

نطاق التداخل الكهرومغناطيسي الذي يتم إحداثه في النظام الثانوي لا يتجاوز 1.6kV.




المعلمات التقنية:

المعلم التقني للمراقب:
