وصف المنتج:

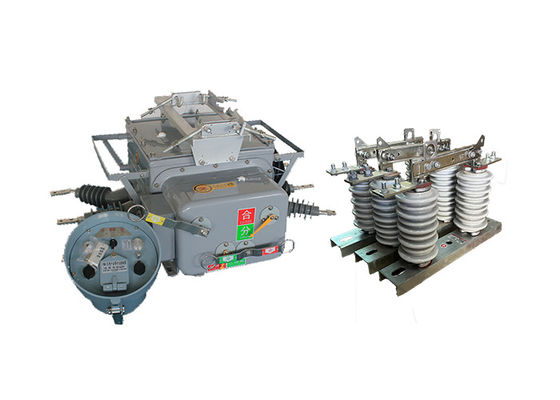

ZW20-12 ((F) المقطع الكهربائي الفراغ هو منتج جديد يجمع بين وظائف متعددة في جهاز ذكي واحد.مفتاح الحمل الفراغ، إعادة إغلاق، وقطاعية، وتقدم تنوعا وكفاءة في تطبيقات مختلفة.

المكونات الرئيسية لمفتاح الحد من الحمل تشمل مفصل فراغ، و CH-40 المراقب، ومحول الجهد الخارجي.بينما جهاز التحكم CH-40 يوفر حماية متقدمة، وظائف التحكم والاتصالات ، محول الجهد الخارجي ، وهو اختياري لشبكات حلقات خطوط التوزيع الآلية ،يمكن استخدامها للاتصالات الثنائية PT (المحول المحتمل).

هذا المنتج يجد استخدامًا واسعًا في شبكات حلقات المجال في شبكات الكهرباء في المدن والريف 10kV و 13kV.وجهاز التبديل الآلي لنشر حمولة الخط في شبكات الحلقاتبالإضافة إلى ذلك، يمكن أن تعمل كمفتاح الحدود (المعروف عادة باسم كلب مراقبة) في خطوط إمدادات الطاقة الفرعية، وكذلك إعادة الإغلاق والمقاطعات في شبكات التوزيع الجوية.

يقدم المقطع الكهربائي الفراغ إمكانيات إدارة عن بعد، مما يتيح مراقبة و مراقبة فعالة.,تسهيل التكامل السلس في أنظمة أتمتة التوزيع.

يستخدم الجهاز آليات رصد وحكم موثوقة، بما في ذلك القدرة على رصد التيار الصفري في تسلسل مستوى mA والتيارات الدائرة القصيرة بين مراحل.هذا يسمح لإزالة تلقائية من أخطاء الأرضية أحادية المرحلة وأخطاء الدائرة القصيرة من مرحلة إلى مرحلة، وتعزيز قدرات نظام إدارة الأخطاء.

يستخدم المفتاح الرئيسي للقطاع الكهربائي الفراغ تقنية قوس الفراغ ، في حين أن نظام العزل يتضمن عزل غاز SF6 و N2 مختلط.مقاومة للانفجار، وتكنولوجيات نظام العزل من اليابان وألمانيا وفرنسا، مما يضمن أداء الختم العام الممتاز.الذي يمنع التسرب ويضمن أن أداء الجهاز لا يتأثر بالبيئة الخارجية.

تم تصميم آلية تشغيل الربيع لـ Boundary Load Switch مع الأخذ بعين الاعتبار التقليص وتحسين الأداء،مما يؤدي إلى موثوقية عمل أعلى مقارنة مع آليات الربيع التقليديةهذا التحسن في التصميم يعزز الكفاءة التشغيلية العامة ومدة حياة الجهاز.

عصا الخطاف العمودية GW9-10 هي مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.

تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا القسم.

عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.

التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.



خصائص جهاز التحكم:

جهاز تحكم محطة ذكي مع حماية، التحكم التلقائي، التحقق / الاستفسار، الاتصال، إدارة البرمجيات ووظائف أخرى.

1 يعمل بشكل كامل

· حماية خط مثالية، التحكم عن بعد، الإنذار، المراقبة عن بعد ووظائف أخرى.

2 منخفضة التكلفة وعملية

· شبكة GSM دون أي استثمار في أجهزة الاتصالات، شراء بطاقة SIM لفتح خدمة الرسائل القصيرة.

استخدام الهواتف المحمولة المخصصة، وتشفير المعلومات، والتحقق من كلمة المرور وغيرها من وسائل الأمان؛

· يمكن أن تحدد وحدة GSM رقم الهاتف المحمول ، تقبل فقط عمر الهاتف المحمول المرتبط ؛

· تشفير الرسائل النصية للتحكم عن بعد وغيرها من نقاط التحكم. · تشفير الرسائل النصية التي تتحكم في الحياة، مثل التحكم عن بعد.

· إعداد مسبق - تأكيد - تنفيذ - العودة إلى وضع التحكم عن بعد للمدرسة ، لضمان سلامة التحكم في النظام ، لمنع سوء التشغيل.

4 نظام سهل البناء

· لا حاجة لإنشاء أي خطوط الاتصالات وتصحيح الخطوط.

ببساطة تثبيت محطة الرصد الذكية للرسائل القصيرة بشكل صحيح، وإدخال بطاقة سيم، وتعيين رقم الهاتف المحمول المحدد، والنظام يبدأ العمل.

5 مراقبة الهاتف المحمول في أي وقت وفي أي مكان

· في أي مكان توجد فيه إشارة، يمكن مراقبتها ورؤيتها في الوقت الحقيقي، دون الحاجة إلى موظفين خاصين لمراقبة.



الخصائص:

1 القدرة القوية على مكافحة التلوث ، والمقاومة العالية لقوة درجات الحرارة العالية والمنخفضة ، لا خطر من الاحتراق والانفجار.

2 هيكل مغلق بالكامل، الصندوق مليء بغاز SF6، إغلاق جيد، مناسبة للمناطق ذات درجات الحرارة العالية والرطوبة.

3 مدمج CT، التيار الخروج لجهاز التحكم الذكي لتحليل المعلومات، والنسبة يمكن تعديلها، محطة الاتصال متصلة المحطة المقابلة.

آلية التشغيل جديدة، بسيطة، صغيرة الحجم، خفيفة الوزن، عملية آمنة وموثوقة.

5 تشير القشرة بشكل بارز إلى "خزن الطاقة" و "النقاط" و "الوضع المشترك".




الهيكل:

1حماية ومتابعة رلاي الحاسوب الصغير: يحتوي مفكّك الدوائر ZW20-12 على جهاز حماية ومتابعة رلاي مبني على الحاسوب الصغير كمراقب له.هذه التكنولوجيا المتقدمة تسمح للكشف الدقيق والذكاء عن الأخطاء، التحليل والتحكم، وتحسين الأداء العام وموثوقية مفك الدوائر.

2مقاومة التجليات والتكثيف: تم تصميم مفك الدوائر لتحمل التجليات الطبيعية والتكثيف.يحتوي على مواد قوية وتدابير حماية لضمان التشغيل الموثوق به حتى في الظروف البيئية القاسية، وتعزيز مدى استمراريتها وطول عمرها.

3. الاتصال بالواصلات الطيرانية: يتم توصيل نموذج الخدمة من مفصل الدوائر ZW20-12 بجسم التبديل من خلال رابط الطيران.هذا النوع من الموصلات يوفر اتصالات آمنة وموثوقة، مما يقلل من مخاطر الاتصالات الضعيفة أو المعطلة، وضمان الاتصال المستقر والتحكم بين جهاز التحكم وجسم المفتاح.

4.مستوى عال من موثوقية الاتصال وحماية: يوفر مقطع الدوائر موثوقية اتصال جيدة ، مما يضمن اتصالات كهربائية ثابتة وآمنة داخل النظام. بالإضافة إلى ذلك ،أنها توفر مستوى عال من الحماية، حماية المكونات الداخلية والدوائر الكهربائية ضد العوامل الخارجية مثل الغبار والرطوبة والأضرار المادية.

5قنوات المدخلات التناظرية: يتضمن جهاز تحكم مفكّك الدوائر ZW20-12 أربع قنوات مدخلات تناظرية. تقوم هذه القنوات بمراقبة مختلف المعلمات الكهربائية، بما في ذلك تيار المرحلة A،التيار في المرحلة C، التيار التسلسلي، وجهد BC في المرحلة. مراقبة في الوقت الحقيقي ومقارنة هذه القيم مع الحدود المحددة مسبقا تسمح للكشف الدقيق عن الأخطاء والإجراء المناسب.

6الكشف عن الأخطاء ومعالجتها: يراقب جهاز التحكم باستمرار المعايير الكهربائية ويقارنها مع القيم الثابتة للكشف عن أخطاء الخط. عند الكشف عن خطأ،يقوم المراقب ببدء المعالجة المقابلة، مثل تشغيل مفصل الدوائر أو تفعيل تدابير الحماية، وضمان فعالة وفي الوقت المناسب

التطبيق

1.مفتاح الفصل ومفتاح الاتصال: يمكن استخدام مفك الدوائر ZW20-12 ((F) كمفتاح الفصل أو مفتاح الاتصال في تكوين شبكة الحلقة لأنظمة توزيع الطاقة.يسمح بفتح وإغلاق الدوائر أثناء الصيانة أو ظروف الخطأ.

2جهاز التبديل التلقائي: يعمل كجهاز التبديل التلقائي ، مما يسمح بتنفيذ تغيير الحمل في تكوين شبكة الحلقة.هذه الميزة تعزز مرونة وكفاءة توزيع الطاقة.

3مفتاح الحدود: في خطوط الفرع من مصدر الطاقة ، يمكن أن يعمل مقطع الدوائر ZW20-12 ((F) كمفتاح الحدود أو "كلب مراقب." يساعد في مراقبة وحماية خط الفرع من الأخطاء والظروف غير الطبيعية.

4إعادة الإغلاق والقسمية: يمكن أن يعمل مقطع الدوائر كإعادة الإغلاق والقسمية في شبكات التوزيع الجوية.إنه يستعيد الكهرباء تلقائيًا بعد الإخفاقات المؤقتة ويعزل الأقسام المعيبة لتقليل تأثير الانقطاع.




المعلمات التقنية:

ZW20-12 ((F)

GW9-10
