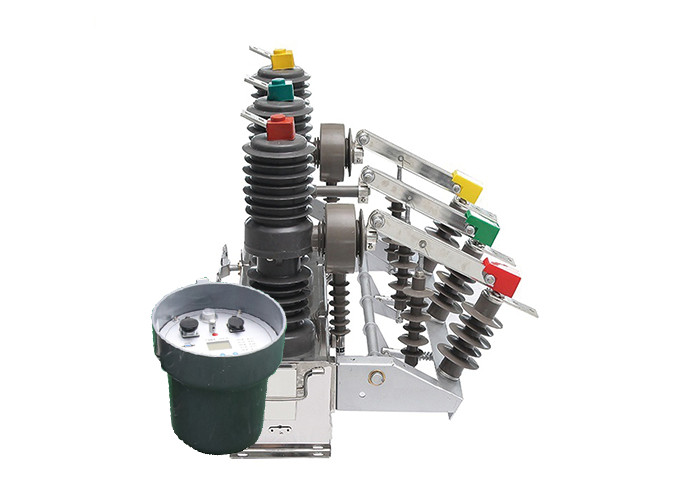

محطّل الدوائر الكهربائية عالي الكفاءة مع جهاز تحكم ذكي (ZW32)
وصف المنتج:
هذا المقطع الخارجي عالي الجهد هو الجهد المسمى لمعدات التوزيع الخارجي ثلاثية المراحل AC 50HZ ، وتشكل التيار المسمى 630A ~ 1250A ، والتيار القصير 20kA.تستخدم بشكل رئيسي لتحميل التيار،التيار المفرط والقصير الذي يستخدم نظام الكهرباء المقطوع والمقرب من المفتوح.
وهي مناسبة للشركات الصناعية والتعدينية بينما هدفها هو حماية والسيطرة على النظام وسهلة لتناسب الريف وبعض أماكن التشغيل المتكررة.
مقدمة التحكم:
1الاتصالات المتقدمة والمراقبة عن بعد: يتم تجهيز مفكّك الدوائر الفراغية ZW32-12 بواجهة اتصال 485/232 ، مما يسمح بالاندماج السلس في أنظمة المراقبة.ويمكن أيضا أن تكون متصلة عن طريق الألياف الضوئية أو الاتصالات اللاسلكية للمراقبة عن بعدهذا يسمح بمراقبة حالة و أداء و ظروف الخطأ في الوقت الحقيقي ، مما يسهل الصيانة الاستباقية و استكشاف الأخطاء بكفاءة.
2وظيفة التسارع بعد إعادة الإغلاق: في حالة وجود عطل دائم ، يحتوي مفكّك الدائرة ZW32-12 على وظيفة تشغيل التسارع التلقائي.هذا يعني أنه إذا استمر الخطأ بعد إعادة إغلاق، سيقوم مفك الدوائر تلقائيًا بزيادة السرعة ، مما يوفر حماية محسنة ضد الأخطاء المستمرة وتقليل الأضرار المحتملة للنظام.
3وقت تأخير إعادة الإغلاق القابل للتعديل: يسمح مفك الدوائر ZW32-12 بتعديل وقت تأخير إعادة الإغلاق.هذه الميزة توفر المرونة في تكوين عملية إعادة الإغلاق بناءً على المتطلبات المحددة لنظام الطاقةيسمح بتخصيص لتحسين استجابة النظام إلى سيناريوهات خطأ مختلفة وتحسين موثوقية النظام بشكل عام.
4تصميم مكافحة سوء التشغيل ووظيفة مكافحة القفز: يحتوي مفكّك الدوائر ZW32-12 على تصميم مكافحة سوء التشغيل لدوائر إغلاق القفز.هذا التصميم يمنع الإغلاق العرضي أو غير المقصود لقطاع التقطيعبالإضافة إلى ذلك، فإنه يتضمن وظيفة مضادة للقفز، والتي تضمن أن مفك الدوائر يبقى في وضع مغلق مستقرة، والحد من خطر التعثر المفاجئ بسبب العوامل الخارجية.
5تمييز الأخطاء مع التيار الصفر: مزود مفكّك الدوائر ZW32-12 بقدرة على التمييز بين الأخطاء داخل المنطقة وخارج المنطقة باستخدام تحليل التيار الصفر.هذا يسمح بتمييز الخطأ بدقة، مما يتيح العزل عن الأخطاء بشكل أسرع وأكثر دقة وتقليل التأثير على نظام الطاقة.
6مفتاح التحكم عن بعد لمنع سوء التشغيل: يحتوي مفصل ZW32-12 على مفتاح تحكم عن بعد مع تصميم خاص لمنع سوء التشغيل.هذه الميزة تضمن أن العمليات عن بعد يتم تنفيذها بأمان وتقلل من خطر التعثر العرضي أو الإجراءات غير المقصودة.
الخصائص:
1الجهد والتيار المسموح به: تم تصميم مفك الدوائر للأنظمة الثلاثية المراحل التيار المتردد مع الجهد المسموح به مناسبة لمعدات التوزيع في الهواء الطلق.يعمل على تردد 50 هرتز وله نطاق التيار القياسي من 630A إلى 1250Aهذا التصنيف الأعلى للتيار يجعله مناسبًا للتطبيقات التي تنطوي على أحمال طاقة أعلى.
2القدرة على الدورة القصيرة: يحتوي مفكّك الدائرة على تصنيف كبير لتيار الدورة القصيرة يبلغ 20kA. وهذا يعني أنه يمكن أن يقاطع وتتعامل بفعالية مع تيارات الخطأ تصل إلى 20،000 آمبر،توفير حماية موثوقة ضد الدوائر القصيرة والحد من الأضرار المحتملة للنظام الكهربائي.
3حماية النظام والتحكم: الغرض الرئيسي من هذا المقطع هو حماية والتحكم في النظام الكهربائي.وهي مصممة لقطع تدفق التيار خلال ظروف التيار الزائدمن خلال قطع التيار، فإنه يساعد على منع تلف المعدات وضمان سلامة النظام.
4التطبيق في الهواء الطلق: تم تصميم هذا مفك الدوائر خصيصًا للاستخدام في الهواء الطلق ، مما يجعله مناسبًا للتطبيقات في مختلف أنظمة التوزيع في الهواء الطلق.بناءها القوي و غطاءها الوقائي يسمح لها بمقاومة العوامل البيئية مثل الظروف الجويةوالغبار والرطوبة
5التطبيقات الصناعية والتعدينية: مفك الدوائر مناسب بشكل جيد للمؤسسات الصناعية والتعدينية حيث توزيع الطاقة الموثوق به وكفاءة أمر حاسم.تصميمه القوي والقوي يجعله مناسبًا للتعامل مع متطلبات الطاقة للآلات الثقيلة والمعدات الشائعة في العمليات الصناعية والتعدينية.
6بيئات التشغيل الريفية والمتكررة: من السهل تثبيت و تشغيل مفكّل الدوائر، مما يجعله مناسبًا للمناطق الريفية والمواقع التي تتطلب تشغيل متكرر.تصميمه سهل الاستخدام وأدائه الموثوق به يضمن التشغيل السلس والصيانة حتى في البيئات الصعبة.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
