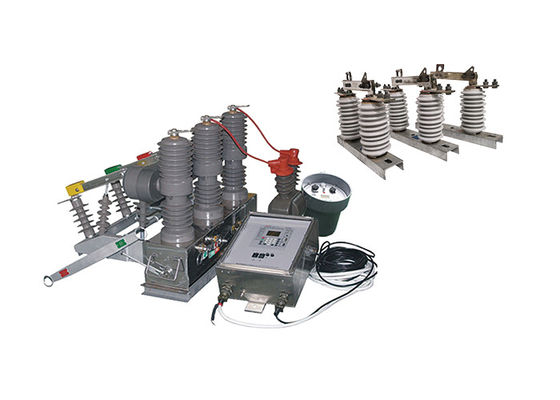

مقسم كهربائي عالي الجهد مع أجهزة استشعار ذات تسلسل صفر متطابقة مع عصا الخطاف الخارجية
وصف المنتج:
المقطوعة الكهربائية ZW32-12 مصممة خصيصاً للبيئات الخارجيةمما يسمح لها بمقاومة مختلف الظروف الجوية القاسية مثل المطر، الرطوبة، ودرجات الحرارة القصوى. وهذا يضمن التشغيل الموثوق به وطول العمر في المنشآت الخارجية.
قادرة على كسر وإغلاق تيارات الحمل بشكل فعال ، وتيارات الإفراط في الحمل ، وتيارات الدائرة القصيرة في الأنظمة الإلكترونية.ضمان السلامة والعمل السليم للنظام الكهربائي.
بالإضافة إلى المحطات الفرعية ، يجد ZW32-12 القسمة الكهربائية تطبيقًا واسعًا في المؤسسات الصناعية والتعدينية.أنها توفر حماية موثوقة والتحكم في أنظمة التوزيع من هذه المنشآت، حماية المحركات والمحولات وغيرها من المعدات الكهربائية من التيار الزائد والدائرة القصيرة.هذا يسهم في الحفاظ على إمدادات طاقة مستقرة وآمنة في العمليات الصناعية والتعدينية.
تم تصميمه خصيصًا للتعامل مع العمليات المتكررة في شبكات الكهرباء الريفية. إنه بمثابة مفتاح قسمي ، مما يسمح بتقسيم شبكة الكهرباء بكفاءة. عند تجهيزها بجهاز تحكم,يمكنها من أتمتة شبكة التوزيع، مما يحسن من موثوقية وكفاءة نظام الطاقة الريفية.
مع تثبيت جهاز تحكم، ZW32-12 القسمة الكهربائية يمكن دمجها بسلاسة في عمليات شبكة الكهرباء.و أتمتة شبكة التوزيعتحسين أداء النظام وتسهيل إدارة الطاقة الفعالة.
مقدمة التحكم:
1الاتصالات المتقدمة والمراقبة عن بعد: مزود ZW32-12 الكهربائي مزود بواجهة اتصال 485/232 ، مما يسمح بالاندماج السلس في أنظمة المراقبة.ويمكن أيضا أن تكون متصلة عن طريق الألياف الضوئية أو الاتصالات اللاسلكية للمراقبة عن بعدهذا يسمح بمراقبة حالة و أداء و ظروف الخطأ في الوقت الحقيقي ، مما يسهل الصيانة الاستباقية و استكشاف الأخطاء بكفاءة.
2وظيفة التسارع بعد إعادة الإغلاق: في حالة وجود عطل دائم ، يحتوي المقطع الكهربائي ZW32-12 على وظيفة تسريع تلقائي.هذا يعني أنه إذا استمر الخطأ بعد إعادة إغلاق، سيقوم مفك الدوائر تلقائيًا بزيادة السرعة ، مما يوفر حماية محسنة ضد الأخطاء المستمرة وتقليل الأضرار المحتملة للنظام.
3وقت تأخير إعادة الإغلاق القابل للتعديل: يسمح المقطع الكهربائي ZW32-12 بتعديل وقت تأخير إعادة الإغلاق.هذه الميزة توفر المرونة في تكوين عملية إعادة الإغلاق بناءً على المتطلبات المحددة لنظام الطاقةيسمح بتخصيص لتحسين استجابة النظام إلى سيناريوهات خطأ مختلفة وتحسين موثوقية النظام بشكل عام.
4تصميم مكافحة سوء التشغيل ووظيفة مكافحة القفز: يحتوي المقطع الكهربائي ZW32-12 على تصميم مكافحة سوء التشغيل لدائرة إغلاق القفز.هذا التصميم يمنع الإغلاق العرضي أو غير المقصود لقطاع التقطيعبالإضافة إلى ذلك، فإنه يتضمن وظيفة مضادة للقفز، والتي تضمن أن مفك الدوائر يبقى في وضع مغلق مستقرة، والحد من خطر التعثر المفاجئ بسبب العوامل الخارجية.
5التمييز بين الأخطاء مع التيار الصفري:المقطع الكهربائي ZW32-12 مجهز بقدرة على التمييز بين الأخطاء داخل المنطقة وخارج المنطقة باستخدام تحليل التسلسل الصفري للتيارهذا يسمح بتمييز الخطأ بدقة، مما يتيح عزل الخطأ بشكل أسرع وأكثر دقة وتقليل التأثير على نظام الطاقة.
6مفتاح التحكم عن بعد لمنع سوء التشغيل: يتضمن المقطع الكهربائي ZW32-12 مفتاح التحكم عن بعد مع تصميم خاص لمنع سوء التشغيل.هذه الميزة تضمن أن العمليات عن بعد يتم تنفيذها بأمان وتقلل من خطر التعثر العرضي أو الإجراءات غير المقصودة.
الهيكل:
1مفصل الفراغ: مفصل الفراغ هو المكون الأساسي لقطع الدوائر.إنها غرفة مغلقة تحتوي على جهات الاتصال وتستخدم فراغ لإطفاء القوس الناتج أثناء انقطاع الدائرةيقدم مفصل الفراغ كسر ووضع موثوقة وفعالة للدارات الكهربائية.
2آلية التشغيل: آلية التشغيل مسؤولة عن فتح وإغلاق جهات الاتصال في مفكّك الدوائر. وهي تتضمن عادة آلية ربيع، قضبان تشغيل،والروابط المرتبطة بها.3يمكن أن تكون آلية التشغيل يدوية أو محركية، اعتمادا على النموذج المحدد لقطع الدوائر.
4لوحة التحكم: تضم لوحة التحكم أجهزة التحكم والمراقبة لقطع الدوائر. وتتضمن مفاتيح التحكم والمؤشرات ومركبات الإرسال الحماية.لوحة التحكم يسمح للسيطرة اليدوية لقطع الدوائر، وكذلك مراقبة حالتها ووظائف الحماية.
5نظام العزل: يضمن نظام العزل لقطع الدوائر الفراغية ZW32-12 العزل الكهربائي بين الأجزاء الحية والعناصر الأرضية. وهو يتضمن مواد عزل،مثل الأغلفة العازلة، الحواجز العازلة، ودعم العزل، لمنع القوس الكهربائي وضمان التشغيل الآمن لقطع الدوائر.
6الحجرة: يتم وضع مفكّك الدوائر في الحجرة، والتي توفر الحماية الميكانيكية والعزل البيئي. عادة ما تكون الحجرة مصنوعة من مواد عالية الجودة،مثل المواد المعدنية أو المركبةلضمان المتانة والحماية من التأثيرات الخارجية.
7الاتصالات المساعدة: يمكن أن يحتوي مفكك الدوائر الفراغ ZW32-12 على اتصالات مساعدة لأغراض التحكم والإشارة المساعدة. يمكن استخدام هذه الاتصالات للإشارة عن بعد ، ودوائر التحكم,أو تتشابك مع معدات أخرى.
الحالة:
1التوافق مع الارتفاع العالي: تم تصميم مفك الدوائر الفراغية ZW32-12 للعمل بشكل موثوق في ارتفاعات تصل إلى 2000 متر.تم تصميمه خصيصا لتحمل الظروف البيئية الفريدة المرتبطة مع المنشآت عالية الارتفاعلضمان أدائه وسلامته في مثل هذه الإعدادات.
2نطاق درجة حرارة واسع: يمكن لقطع التيار ZW32-12 العمل في نطاق واسع من درجات حرارة الهواء المحيط، من -45 °C إلى +40 °C.لقد تم بناؤه للتعامل مع درجات الحرارة القصوى والحفاظ على وظائفه، يوفر حماية موثوقة والتحكم حتى في الظروف المناخية القاسية. علاوة على ذلك، تم تصميمه لاستيعاب الاختلافات الحرارية اليومية تصل إلى 25 درجة مئوية،مواصلة ضمان مدى ملاءمته للبيئات الحرارية الديناميكية.
3مقاومة الرياح: مع سرعة الرياح المحدودة تصل إلى 35 متر / ثانية ، يظهر مقطع التيار ZW32-12 مقاومة الرياح الممتازة.يمكن أن تتحمل الرياح القوية التي عادة ما تحدث في مختلف المنشآت في الهواء الطلق، بما في ذلك المحطات الفرعية وأنظمة توزيع الكهرباء. هذه الميزة تضمن استقرار وموثوقية تشغيل مفك الدوائر ، حتى في ظروف الرياح.
4مقاومة البيئات القاسية: تم تصميم مفكّك الدوائر ZW32-12 للتركيب في بيئات خالية من المواد الكيميائية الخطرة القابلة للاشتعال والانفجار والمواد السامة،والاهتزازات العنيفةوهي مصنوعة من مواد مقاومة للتآكل ويمكن أن تتحمل ظروف صعبة، مما يضمن طول عمرها وأدائها في البيئات الصناعية أو الخارجية القاسية.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
سوف يضاعف تأثير استخدامها عندما يتم استخدام مفاتيح الدوائر مع منفصل العزل.
