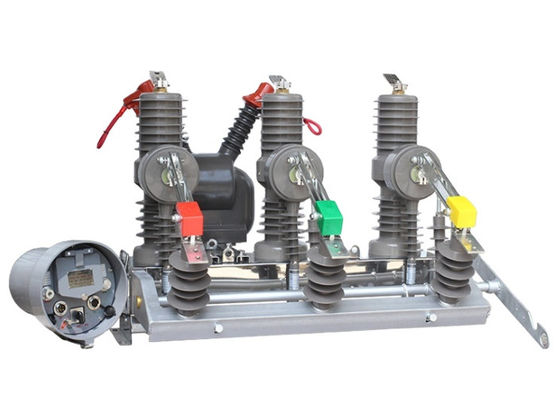

ZW32-12 ((F) سلسلة مكسرات الدوائر الفراغية عالية الجهد مع جهاز التحكم اليدوي / مقطع أوتوماتيكي من الفولاذ المقاوم للصدأ
وصف المنتج:
ZW32-12 AC خارجية عالية الجهد مفك الدوار الفراغ هو أجهزة التوزيع في الهواء الطلق مع الجهد المسموح به من 12kV وتردد AC ثلاثي المراحل من 50 هرتز.يستخدم أساسا لكسر وإغلاق تيار الحمل، وتيار الإفراط، وتيار الدائرة القصيرة في الأنظمة الإلكترونية. وهو مناسب للحماية والتحكم في محطات الفرعية وأنظمة توزيع المؤسسات الصناعية والتعدينية،وكذلك للعمليات المتكررة في شبكات الكهرباء الريفيةيمكن استخدامه أيضًا كمفتاح قسمي لتشغيل شبكة الكهرباء. بعد تثبيت جهاز تحكم ، يمكن أن يحقق أتمتة شبكة التوزيع.
مقدمة التحكم:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2إغلاق عن بعد / يدوي لتسريع التشنج ، وإغلاق إعادة الإغلاق: يرسل المستخدم الطاقة بعد إصلاح الخط ، إذا نسى إزالة مفتاح الأرض ، يجب أن يسرع التشنج.
3يمكن تعديل وقت تأخير إعادة الإغلاق الثلاثة.
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
الخصائص:
1مقطع دائرة فراغ عالي الجهد: يعتمد على تكنولوجيا إطفاء قوس فراغ وله أداء إيقاف جيد وقدرة قوية على إطفاء قوس. يمكن أن يقطع تيارات الحمل بشكل موثوق به ،التيارات المفرطة، والتيارات الدائرة القصيرة.
2التصميم الخارجي: وهو مناسب للبيئات الخارجية وله مقاومة جيدة للطقس وأداء حماية ، مما يسمح له بالعمل بشكل طبيعي في ظل ظروف الطقس القاسية المختلفة.
3الجهد والوتيرة المسموح بها: مناسبة لأنظمة التوزيع ذات الجهد المسموح به من 12kV وتردد AC ثلاثي المراحل من 50Hz ، وتلبية متطلبات الطاقة المقابلة.
4وظيفة الحماية والتحكم: يستخدم أساسا لحماية الحمل والتحكم في المحطات الفرعية وأنظمة التوزيع في المؤسسات الصناعية والتعدينية.يمكن أن تحمي بشكل فعال التشغيل الآمن لمعدات الطاقة والأنظمة.
5تطبيق شبكات الكهرباء الريفية: بسبب التشغيل المتكرر في شبكات الكهرباء الريفية،هذا المقطع يستخدم على نطاق واسع ويمكن استخدامه كمفتاح قسمي ولتشغيل شبكة التوزيع الآلية في شبكات الطاقة الريفية.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
