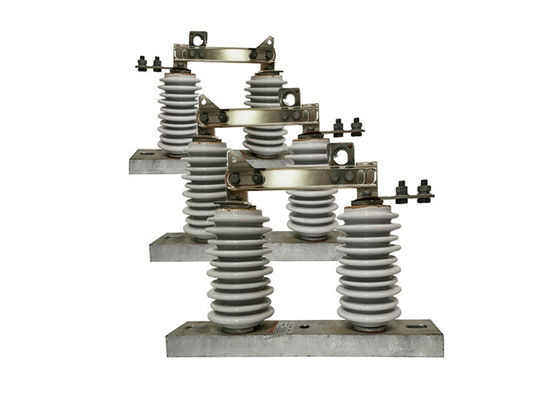

GW9-10 سلسلة خارجية عالية الجهد مفاتيح فصل 1250A فراغ تحميل مفاتيح كسر المستخدمة مع مفاتيح الدوائر
وصف المنتج:
مفتاح فصل الجهد العالي GW9-10 هو مفتاح كهربائي يستخدم في أنظمة الطاقة عالية الجهد لعزل أو فصل قسم من النظام عن بقية النظام.تم تصميمه للعمل في ظل ظروف الجهد العالي والتيار ويستخدم في المقام الأول للصيانةأو إصلاح أو حالات الطوارئ.
يتكون المفتاح من مجموعة من الاتصالات التي يمكن فتحها أو إغلاقها بواسطة آلية ، مثل مفعل يدوي أو محرك. عندما يتم إغلاق المفتاح ،يسمح للتيار الكهربائي بالجري عبر النظام، بينما عندما تكون مفتوحة، يتم قطع التيار، ويتم فصل النظام بشكل فعال.
التطبيق:
1 عزل المحطة الفرعية:في المحطة الفرعية، تستخدم مفاتيح مفصلات الجهد العالي لقطع الاتصال بين المحولات ومفصلات الدوائر وغيرها من المعدات من نظام الطاقة للصيانة أو الإصلاح.
2 عزل خطوط النقل:تستخدم مفاتيح قطع التوتر العالي لعزل أجزاء من خطوط نقل عالية الجهد للصيانة أو الإصلاح أو لمنع تدفق الطاقة أثناء حالات الطوارئ.
3 تحويل بنك المكثفات:في أنظمة الطاقة التي تحتوي على بنوك مكثفات ، يتم استخدام مفاتيح فاصل الجهد العالي لقطع ربط بنك الكثافة من نظام الطاقة للصيانة أو الإصلاح.
4 إزالة الحمولة:في حالة الحمل الزائد أو أي حالة طوارئ أخرى ، يمكن استخدام مفاتيح فاصل الجهد العالي لتخفيض الحمل عن طريق فصل أجزاء معينة من نظام الطاقة.
5 عزل الخطأ:يتم استخدام مفاتيح فاصل الجهد العالي لعزل الأقسام المعطلة لنظام الطاقة لمنع تلف المعدات وضمان استمرارية إمدادات الطاقة.
الشروط:
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
