مفك الدوائر الكهربائية الذكية ذات الجهد العالي مع أجهزة استشعار ذات تسلسل صفر
وصف المنتج:

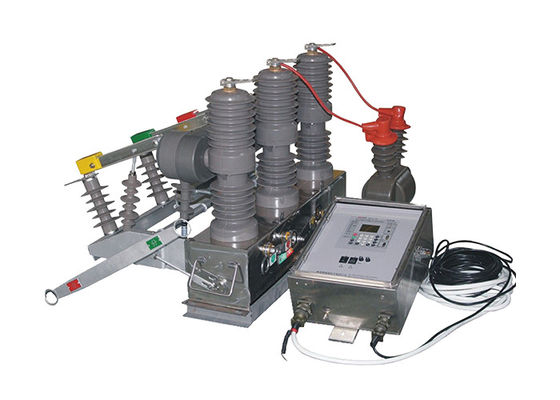

ZW32-12 ((F) سلسلة مفكّك الدوائر الفراغية عالية الجهد هو معدات توزيع في الهواء الطلق مع الجهد المسموح به من 12kV والتيار المتبادل ثلاثي المراحل من 50 هرتز.يستخدم أساسا لفتح وإغلاق تيار الحمل، التيار الزائد والتيار الدائرة القصيرة في نظام الطاقة. انها مناسبة لحماية والتحكم في نظام توزيع الطاقة من محطات فرعية والمؤسسات الصناعية والتعدين،وكذلك الأماكن التي يتم فيها تشغيل شبكة الكهرباء الريفية بشكل متكرر. المقطع لديه خصائص الحجم الصغير ، والوزن الخفيف ، ومكافحة التكثيف ، والصيانة المجانية وهلم جرا. يمكن أن تتكيف مع ظروف الطقس القاسية والبيئة القذرة.
مقدمة التحكم:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2إغلاق عن بعد / يدوي لتسريع التشنج ، وإغلاق إعادة الإغلاق: يرسل المستخدم الطاقة بعد إصلاح الخط ، إذا نسى إزالة مفتاح الأرض ، يجب أن يسرع التشنج.
3يمكن تعديل وقت تأخير إعادة الإغلاق الثلاثة.
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
الخصائص:
1هيكل مغلق بالكامل من نوع العمود ثلاثي المراحل مع أداء سد عالي.
A. أداء كسر مستقر وموثوق به ، لا يوجد مخاطر احتراق أو انفجار ؛ خالية من الصيانة ، صغيرة الحجم ، خفيفة الوزن ، وطويلة العمر.
B.أداء قوي لمنع الرطوبة والطوفان ، وخاصة مناسبة للاستخدام في المناطق الباردة أو الرطبة.
ج: المواد المستوردة ذات الأداء العازل الجيد ومقاومة درجات الحرارة العالية ومقاومة الأشعة فوق البنفسجية ومقاومة الشيخوخة.
2آلية تشغيل ربيعية مصغرة فعالة وموثوقة
A.محرك تخزين الطاقة لديه استهلاك طاقة منخفض لعمليات فتح وإغلاق؛ تتبنى الآلية طريقة نقل مباشرة مع عدد أقل من المكونات، مما يؤدي إلى موثوقية عالية.
B. يتم وضع آلية التشغيل في صندوق مغلق لمنع الصدأ بشكل فعال وتحسين موثوقية الآلية.
3تحكم مريح ومرن وأداء مزيج حر.
A. يمكن تشغيلها يدوياً للكسر أو بالكهرباء لفتحها وإغلاقها، وكذلك التحكم بها عن بعد من موقع بعيد.
ب. يمكن أن يكون مقتربا مع جهاز تحكم ذكي لتحقيق أتمتة التوزيع أو جنبا إلى جنب مع جهاز تحكم إعادة الإغلاق لتشكيل جهاز إعادة الإغلاق التلقائي أو القسم.
C. يمكن تجهيزها بمحولات تيار ثنائية أو ثلاثية المراحل لحماية التيار الزائد أو الدائرة القصيرة.
D. يمكن أن توفر إشارات الاستحواذ على التيار للجهاز التحكم الذكي ويمكن تجهيزها بمحولات التيار القياسية وفقًا لمتطلبات المستخدم.
E. يمكن تجهيزها بمفتاح عزل ثلاثي المراحل مع جهاز إغلاق مكافحة سوء التشغيل المدمج.يمكن تثبيتها أيضا مع عازلات عمود عازل لسهولة الصيانة.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
