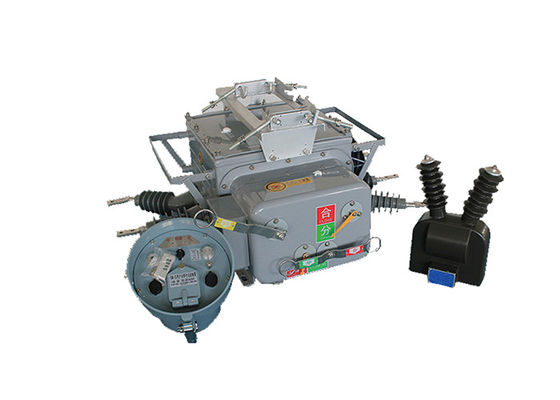

ZW20-12 ((F) مفاتيح الحدود الذكية للحمولة المثبتة على القطب مقطوع الفراغ مع جهاز التحكم
وصف المنتج:
ZW20-12(F) محول الحد من الحمل هو واحد من منتجاتنا الجديدة محول الحد هو جهاز ذكي متعدد الوظائف مع وظيفة محول فراغ، محول الحد من الحد من الحمل، إعادة إغلاق،مقطوعة أربعة مفاتيحيتكون التكوين الرئيسي من مكسر الفراغ، و CH-40 المتحكم، محول الجهد الخارجي (ملاحظة: شبكة حلقة التوزيع الآلي في PT ثنائية) ثلاثة أجزاء.المنتجات تستخدم على نطاق واسع في 10kV، 13kV المدينة، شبكة الكهرباء الريفية شبكة حلقة الفضاء لقطع مفتاح، مفتاح الاتصال، جهاز التبديل التلقائي الذي يمكن أن تنفذ حلقة نشر خط الحمل.يمكن استخدامه كمفتاح الحدود (المعروفة عادة باسم حارس) في خط الفرع من إمدادات الطاقة، تستخدم كإعادة إغلاق وقطاعات في شبكة التوزيع الجوية الغذائية. مفكّك الدائرة الحدودي مع نمط الإدارة عن بعد، وظائف الحماية والتحكم ووظائف الاتصال.الكشف الموثوق به في الحكم، mA مستوى صفر التسلسل التيار وتيار الدائرة القصيرة بين المراحل، وتحقيق الإزالة التلقائية من عيب الأرضية في مرحلة واحدة ومرحلة إلى مرحلة عيب الدائرة القصيرة.المفتاح الرئيسي هو قوس الفراغ ويعتمد العزل SF6، غاز مختلط N2. الحالة التي تعرض من اليابان، ألمانيا، فرنسا غاز الختم، مقاومة للانفجار، تكنولوجيا نظام العزل، والأداء الختم بشكل عام ممتازة.الغاز المختلط N2 الذي لا يتسرب، لا تتأثر بالبيئة الخارجية. آلية تشغيل الربيع مع التصميم المصغر وتحسين الأداء،موثوقية العمل أعلى بكثير من آلية الربيع التقليدية.
مقدمة التحكم:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2إغلاق عن بعد / يدوي لتسريع التشنج ، وإغلاق إعادة الإغلاق: يبعث المستخدم بالطاقة بعد إصلاح الخط ، إذا نسى إزالة مفتاح الأرض ، يجب أن يسرع التشنج.
3يمكن تعديل وقت تأخير إعادة الإغلاق الثلاثة.
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
الخصائص:
1حماية الانقطاع السريع: تم تصميم مفتاح الحد من الحمل لفتح الدائرة بسرعة في حالة وجود خطأ أو ظروف غير طبيعية.يوفر إزالة الخطأ بسرعة ويقلل من مدة انقطاع الكهرباء.
2حماية من التيار الزائد: يحتوي مفتاح الحمل على آليات حماية من التيار الزائد للكشف عن التيار الزائد والاستجابة له.يساعد على منع تلف نظام التوزيع عن طريق محاولة وعزل الأجزاء المعيبة.
3إعادة الإغلاق ثلاثيًا: قد يكون مفتاح الحد للحمل قادرًا على محاولة ثلاث عمليات إعادة الإغلاق تلقائيًا بعد عملية إزالة العيب.هذه الميزة تساعد في تحديد الأخطاء المؤقتة واستعادة الطاقة تلقائيًا إذا تم إزالة الخطأ.
4سجلات الحوادث: يمكن لمفتاح الحمل تسجيل وتخزين معلومات عن أحداث الخطأ ، بما في ذلك نوع الخطأ والموقع و الطوابع الزمنية. هذه البيانات ذات قيمة للتحليل وإصلاح الأخطاء ،وأغراض الصيانة.
5حماية الاندفاع: يتم تجهيز مفتاح الحمل بحماية الاندفاع للتعامل مع التيارات الاندفاعية العالية التي تحدث أثناء تشغيل المحولات أو الأحمال الأخرى.يضمن التشغيل المستقر والموثوق به خلال هذه الظروف العابرة.
6حماية التسلسل الصفري: يمكن أن يتضمن مفتاح الحد من الحمل حماية التسلسل الصفري للكشف عن أخطاء الأرض أو ظروف غير متوازنة في النظام والاستجابة لها.هذا يساعد في تحديد وعزل الأخطاء التي تشكل خطرا على استقرار النظام.
7ساعة في الوقت الحقيقي: تسمح ميزة الساعة في الوقت الحقيقي لمفتاح الحمل بتسجيل توقيت حوادث العطل والعمليات الأخرى بدقة.يسمح بتزامن الوقت الدقيق ويسهل تحليل تسلسل الأحداث.
8التسارع بعد إعادة الإغلاق: بعد محاولات إعادة الإغلاق الناجحة ، قد يوفر مفتاح الحمل وظيفة التسارع لزيادة سرعة التعثر في حالة استمرار العيب.هذا يساعد في تقليل الأضرار على النظام وتعزيز كفاءة إزالة الأخطاء.
9استفسارات الحالة في الوقت الحقيقي: يمكن أن يوفر مفتاح الحمل معلومات حالة في الوقت الحقيقي ، مثل الموقف (مفتوح أو مغلق) ، إشارة الخطأ ، وبيانات التشغيل.هذا يسمح للمشغلين لمراقبة حالة التبديل واتخاذ قرارات مستنيرة.
10أجهزة التحكم في جهاز الكمبيوتر المحمول الذكي: يمكن التحكم في بعض مفاتيح الحمل ومراقبتها باستخدام جهاز الكمبيوتر المحمول الذكي أو أجهزة محمولة مماثلة.هذا يعزز من ملاءمة ومرونة إدارة التبديل عن بعد.
11الإعدادات المحلية / البعيدة: يمكن تكوين مفتاح الحمل وتعديله محلياً في موقع التثبيت أو عن بعد من خلال واجهات الاتصال.هذا يسمح لخيارات التحكم والتكوين مريحة ومرنة.
12الإبلاغ النشط عن الأخطاء: يمكن لمفتاح الحمل الإبلاغ بنشاط عن حوادث الأخطاء أو الظروف غير الطبيعية لنظام تحكم مركزي أو مراقبة. وهذا يتيح التعرف السريع على الأخطاء والاستجابة لها ،تسهيل إدارة الأخطاء بكفاءة.
13وظيفة الرسائل القصيرة.GSM: بعض مفاتيح الحمل قد تكون قادرة على إرسال إشعارات أو تنبيهات الرسائل القصيرة عبر شبكات GSM (النظام العالمي للاتصالات المتنقلة).هذا يتيح المراقبة عن بعد وإخطار حوادث العطل أو حالة التشغيل.
الشروط:
1الارتفاع: 2000 متر
2درجة حرارة البيئة:في الهواء الطلق -30 درجة مئوية ~ + 55 درجة مئوية
أعلى درجة حرارة سنوية متوسطة هي 20 درجة مئوية
درجة الحرارة اليومية العليا هي 30 درجة مئوية
3الرطوبة النسبية: 95% ((25 درجة مئوية)
4القدرة الزلزالية: تسارع سطح الأرض 0.3g
تسارع عمودي في الأرض 0.15g
أثناء العمل لثلاث موجات الصين
عامل السلامة 167
5.شدة الزلزال: 7 درجات
6الحد الأقصى للفارق اليومي في درجة الحرارة: 25 درجة مئوية
7مكان التثبيت: في الهواء الطلق، خط هوائي 10kv نقطة تحديد مسؤولية المستخدم
8طريقة التأرجح: النقطة المحايدة لا تلمس ، وتأرجح لفائف قوس القمع وتأرجح مقاومة منخفضة
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
