مفتاح الحد الذكي للحمل GB1984-2003 GB1985-2014 المعيار مع GW9 مفتاح فك الجهد العالي
وصف المنتج:

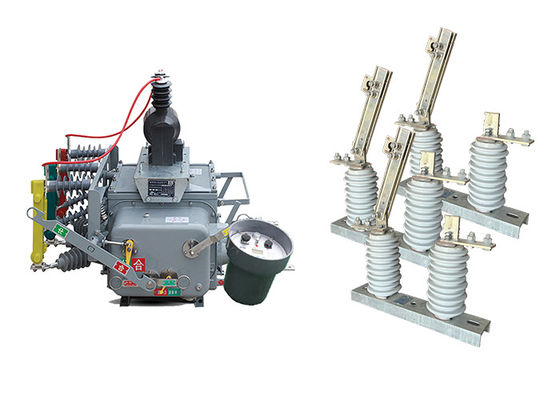

مكسر الدوائر المثبت على القطب ZW20-12 ((F) هو نوع من أجهزة التبديل عالية الجهد الخارجي AC 50Hz ثلاثية المراحل المصممة في المقام الأول للاستخدام في شبكات التوزيع الخارجي 10 كيلو فولت الريفية والحضرية.إنه يخدم للتعامل مع تيار الحمل، التيار المفرط، التيار الدائري القصير، وحالات مماثلة.
يحتوي مفكّك الدوائر على هيكل مربع مشترك من ثلاث مراحل، يتكون من عدة مكونات، بما في ذلك آلية التشغيل، ودورة موصلة، ونظام عزل، وعنصر ختم،و قذيفةهذه المكونات تعمل معا لضمان التشغيل الفعال والآمن لقطاع التقطيع.
بالإضافة إلى ذلك ، مزود ZW20-12 ((F) مع محطات بعيدة ذكية تدعم مختلف تطبيقات أتمتة التوزيع ، مما يسمح بتعزيز قدرات التحكم والمراقبة.
علاوة على ذلك ، هناك نوع آخر من هذا المقطع يسمى ZW20-12 ((Z) ، وهو مفك الهواء الخارجي الذكي عالي الجهد AC الحقيقي. إنه يتضمن وظيفة رسالة قصيرة GSM ،تمكين التواصل عبر الرسائل النصية.
علاوة على ذلك ، يمكن دمج مفصل ZW20-12 ((F) مع جهاز تحكم مفتاح التقسيم لتشكيل نظام مفصل هوائي حقيقي للجهد المتحول العالي للخارج.هذا المزيج يعزز وظائف وتنوع مفكّك الدوائر، مما يوفر قدرات أكثر شمولا للسيطرة والحماية.
The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.
يتكون مفتاح القطع من القاعدة ، عازل العمود ، الجزء الموصل وجزء الجهاز.موثوقية عالية، إلخ. يصل إلى مستوى المنتجات المماثلة في الداخل والخارج.
علاوة على ذلك ، هناك نوع آخر من مفتاح الفصل يسمى GW9-12 ((W) ، مع هيكل واحد المرحلة مناسب لنظام الطاقة مع تردد 50 هرتز وتوتر خط 10kv.
وهو مناسب للاستخدام في أنظمة الطاقة مع تردد 50 هرتز وجهد خط 10 كيلو فولت، ويتم استخدامه لإغلاق وتقسيم خطوط عندما يكون هناك جهد ولا يوجد عبء،ويمكن أن تلبي مفاتيح العزل المضادة للتلوث متطلبات المستخدمين في المناطق الملوثة بشدة، ويمكن أن تحل بفعالية مشكلة البرق التلوث الذي يحدث عندما تكون مفاتيح العزل في العمل.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
خصائص جهاز التحكم:
1يمكن تجهيزها بواجهة اتصال 485/232 ، أو تحقيق مراقبة لمسافات طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية. بعد إعادة الإغلاق ، لديها وظيفة تسريع:عندما يتم إعادة إغلاق المفتاح بسبب خطأ دائم.
2عندما يحدث خطأ دائم، فإنه يتسارع تلقائيًا.
3التحكم عن بعد / إعادة إغلاق يدوي مع التسارع إلى التشغيل ، وإعادة إغلاق الاختلاط: بعد إصلاح المستخدم للخط واستعادة الطاقة ، إذا نسيت إزالة مفتاح سكين الأرض ،يجب أن تتسارع لتسير.
4يمكن تعديل وقت تأخير إعادة الإغلاق لكل المحاولات الثلاث.
5.الدائرة التي تعمل على إطلاق/إعادة إغلاق مصممة لمنع التشغيل الخاطئ ولديها وظيفة مضادة لإعادة إغلاق.
6التيار الصفري يمكن أن يميز بين الأخطاء داخل وخارج المنطقة.
7جهاز التحكم عن بعد يستخدم تصميم لمنع التشغيل الخاطئ.
التوزيع:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود خطأ.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفك الدوائر الفراغية ومعزول التقطيع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.
الخصائص:
1القدرة القوية على مقاومة التلوث، مقاومة درجات الحرارة العالية والمنخفضة، وبدون مخاطر احتراق أو انفجار.
2هيكل مغلق بالكامل ، مليء بغاز SF6 في الحجرة ، أداء ختم ممتاز ، مناسب للاستخدام في المناطق عالية درجة الحرارة والرطوبة.
3مجهزة بمحول تيار (CT) لإخراج التيار إلى جهاز التحكم الذكي لتحليل المعلومات. نسبة التحويل قابلة للتعديل،ويمكن توصيل محطات الاتصال إلى مصارف المحطة المقابلة.
4آلية التشغيل مبتكرة وبسيطة، مع حجم صغير ووزن خفيف، وضمان التشغيل الآمن والموثوق به.
5الغلاف الخارجي له مؤشرات واضحة لحالات "تخزين الطاقة" و "المفتوحة" و "القريبة".
التطبيق:
1عمليات التعدين: يستخدم مفتاح ZW20 في عمليات التعدين للسيطرة على وتأمين المعدات الكهربائية وشبكات توزيع الطاقة في المناجم الجوفية والجوفية.
2مراكز البيانات: يتم استخدام المفتاح في مراكز البيانات لضمان توزيع الطاقة الموثوق به وحماية البنية التحتية الحيوية لتكنولوجيا المعلومات.يسمح بتبديل الحمل بكفاءة والحماية ضد الأخطاء الكهربائية.
3صناعة النفط والغاز: يجد مفتاح ZW20 تطبيقًا في صناعة النفط والغاز للسيطرة على المعدات الكهربائية وحمايتها في المصافي وأنابيب الأنابيب والمنصات البحرية.
4مشاريع البنية التحتية: يستخدم المفتاح في مشاريع البنية التحتية المختلفة ، مثل المطارات والموانئ البحرية والملاعب ، لتوزيع الطاقة والحماية الموثوقة.
5منشآت معالجة المياه والمياه الصالحة للاستخدام: يتم استخدام مفتاح ZW20 في منشآت معالجة المياه والمياه الصالحة للاستخدام للتحكم في المعدات الكهربائية في محطات الضخ ومحطات المعالجة وحمايتها.وشبكات التوزيع.
الحالة:
1درجة حرارة الهواء المحيطة: -40 درجة مئوية إلى +70 درجة مئوية.
2الارتفاع: لا يتجاوز 3000 متر فوق مستوى سطح البحر.
3قد يكون الهواء المحيط ملوثا بالغبار والدخان والغازات المآكلة والبخار أو ضباب الملح. درجة التلوث: المستوى الرابع.
4يجب أن لا تتجاوز سرعة الرياح 34 متر/ثانية (ما يعادل ضغط 700 با على السطح الأسطواني).
5يمكن تجاهل الاهتزازات أو النشاط الزلزالي من أجهزة التحكم والتحكم الخارجية.
6إن نطاق التداخل الكهرومغناطيسي الذي يتم إحداثه في النظام الثانوي لا يتجاوز 1.6kV.
المعلمات التقنية:
ZW20-12 ((F)
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
إدخال مفتاح فاصل الخارجي من سلسلة GW9
