عيار IEC62271-100 12kV لشركة توزيع الكهرباء
وصف المنتج:

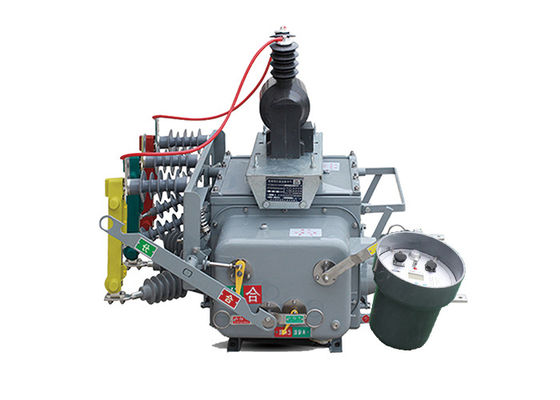

ZW20-12 مفتاح الحد من الحمل هو عبارة عن عدادات التحول الثلاثية المراحل AC 50Hz للجهد العالي في الهواء الطلق يستخدم أساسا لنظم التوزيع الخارجية 10kV في الشبكات الزراعية والحضرية.يستخدم لتبديل الحمل، كسر الحمل، التيار الزائد، التيار الدائرة القصيرة، والتطبيقات المماثلة.
الهيكل الكلي هو نوع مربع مشترك من ثلاث مراحل ، يتكون من آلية التشغيل والدوائر الموصلة ونظام العزل وعناصر الختم والمساكن.
وهي مجهزة بجهاز محطة ذكي عن بعد لتلبية متطلبات تطبيقات أتمتة التوزيع.
• عندما يتم دمجها مع جهاز تحكم ذكي مع وظيفة GSM SMS ، فإنه يصبح ZW20-12 ((Z) مفكّك الدوائر الفراغية ذكي للطاقة العالية AC في الهواء الطلق.
• عندما يتم دمجها مع وحدة تحكم قطاعية، فإنه يصبح ZW20-12 ((F) قطاعية خارجية عالية الجهد AC مفك الكهرباء الفراغ.
خصائص جهاز التحكم:
أجهزة التحكم في المحطة الذكية لديها وظائف مثل الحماية والتحكم التلقائي والفحص / الاستفسار والاتصال وإدارة البرمجيات.
1وظائف شاملة:
• تنفيذ وظائف مختلفة مثل حماية الدوائر والتحكم عن بعد والإنذار والرصد عن بعد.
2- تكلفة منخفضة وعملية:
• لا حاجة إلى أي استثمار في أجهزة الاتصالات في شبكات GSM. ببساطة شراء بطاقة SIM وتفعيل خدمات الرسائل القصيرة.
3تدابير أمنية متعددة:
• استخدام الهواتف المحمولة المخصصة، وتشفير المعلومات، والتحقق من كلمة المرور، وغيرها من التدابير الأمنية.
• يمكن لوحدة GSM تحديد رقم الهاتف المحمول وقبول الأوامر فقط من الهاتف المرتبط.
• رسائل التواصل للتحكم عن بعد والأوامر الأخرى مشفرة.
• يتبع طريقة التحكم عن بعد المحددة مسبقاً للتأكيد والتنفيذ والتحقق من أمان التحكم في النظام ومنع الأخطاء.
4تكوين نظام بسيط:
• لا حاجة لتثبيت أي خطوط اتصالات أو خطوط اتصالات.
• ما عليك سوى تثبيت محطة الرصد الذكية للرسائل القصيرة بشكل صحيح، وإدخال بطاقة سيم، وتعيين رقم الهاتف المحمول المحدد، وسيبدأ النظام بالعمل.
5مراقبة الهاتف المحمول في أي وقت وفي أي مكان
• يمكن القيام بمراقبة ومشاهدة في الوقت الفعلي في أي مكان مع إشارة، دون الحاجة إلى موظفين موزعين للمراقبة.
التطبيق:
1.مفتاح الفصل ومفتاح الاتصال: يمكن استخدام مفك الدوائر ZW20-12 ((F) كمفتاح الفصل أو مفتاح الاتصال في تكوين شبكة الحلقة لأنظمة توزيع الطاقة.يسمح بفتح وإغلاق الدوائر أثناء الصيانة أو ظروف الخطأ.
2جهاز التبديل التلقائي: يعمل كجهاز التبديل التلقائي ، مما يسمح بتنفيذ تبديل الحمل في تكوين شبكة الحلقة.هذه الميزة تعزز مرونة وكفاءة توزيع الطاقة.
3مفتاح الحدود: في خطوط الفرع من مصدر الطاقة ، يمكن أن يعمل مفكّك الدائرة ZW20-12 ((F) كمفتاح الحدود أو "كلب مراقبة." يساعد في مراقبة وحماية خط الفرع من الأخطاء والظروف غير الطبيعية.
4إعادة الإغلاق والقسمية: يمكن أن يعمل مقطع الدوائر كإعادة الإغلاق والقسمية في شبكات التوزيع الجوية.إنه يستعيد الطاقة تلقائيًا بعد الإخفاقات المؤقتة ويعزل الأقسام المعيبة لتقليل تأثير الانقطاع.
الخصائص:
1القدرة القوية على مقاومة التلوث، مقاومة درجات الحرارة العالية والمنخفضة، وبدون مخاطر احتراق أو انفجار.
2هيكل مغلق بالكامل ، مليء بغاز SF6 في الحجرة ، أداء ختم ممتاز ، مناسب للاستخدام في المناطق عالية درجة الحرارة والرطوبة.
3مجهزة بمحول تيار (CT) لإخراج التيار إلى جهاز التحكم الذكي لتحليل المعلومات. نسبة التحويل قابلة للتعديل،ويمكن توصيل محطات الاتصال إلى مصارف المحطة المقابلة.
4آلية التشغيل مبتكرة وبسيطة، مع حجم صغير ووزن خفيف، وضمان التشغيل الآمن والموثوق به.
5الغلاف الخارجي له مؤشرات واضحة لحالات "تخزين الطاقة" و "المفتوحة" و "القريبة".
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
