مفتاح الحد من الفراغ محول محول كهربائي عالي الجهد سهل التشغيل مع جهاز تحكم تلقائي
وصف المنتج:

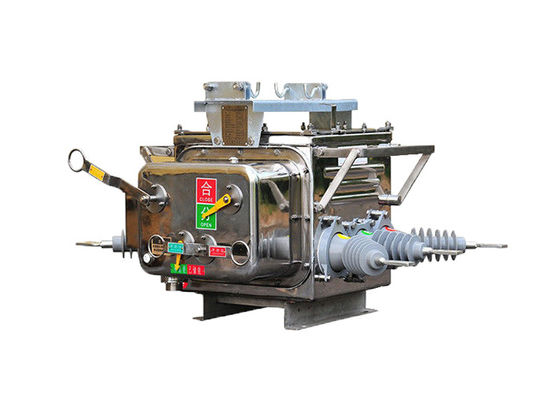

ZW20-12(F) مفك الدوائر الفراغ مناسبة لخطوط توزيع 10kV مع ثلاثي المراحل AC 50Hz.
يتكون من ZW20-12 خارجية عالية الجهد AC مفك الكتلة الفراغية، وحدة التحكم القسمية، جهاز الكمبيوتر المحمول PDA، ومكونات أخرى.التوصيلات الكهربائية تتم عن طريق سدادات الطائرات وكابلات التحكم المغلقة في الخارج.
لديها وظائف الكشف عن الأخطاء، والتحكم في الحماية، والاتصالات.يمكن أن تفصل تلقائيًا قسم الخطأ واستعادة الطاقة إلى القسم السليم في وقت قصير جدًا بعد حدوث خطأكما أنه يتيح مراقبة متعددة الوظائف، استفسار المعلومات من معدات النظام،عرض على الإنترنت لمعلومات المستخدمين وحالة الصيانة لنظام المعلومات الجغرافية لنظام التوزيعإنها تمثل مرحلة متقدمة من أتمتة التوزيع بمساعدة الحاسوب.
خصائص جهاز التحكم:
1يمكن تجهيزها بواجهة اتصال 485/232 ، أو تحقيق مراقبة لمسافات طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية. بعد إعادة الإغلاق ، لديها وظيفة تسريع:عندما يتم إعادة إغلاق المفتاح بسبب خطأ دائم.
2عندما يحدث خطأ دائم، فإنه يتسارع تلقائيًا.
3التحكم عن بعد / إعادة إغلاق يدوي مع التسارع إلى التشغيل ، وإعادة إغلاق الاختلاط: بعد إصلاح المستخدم للخط واستعادة الطاقة ، إذا نسيت إزالة مفتاح سكين الأرض ،يجب أن تتسارع لتسير.
4يمكن تعديل وقت تأخير إعادة الإغلاق لكل المحاولات الثلاث.
5.الدائرة التي تعمل على إطلاق/إعادة إغلاق مصممة لمنع التشغيل الخاطئ ولديها وظيفة مضادة لإعادة إغلاق.
6التيار الصفري يمكن أن يميز بين الأخطاء داخل وخارج المنطقة.
7جهاز التحكم عن بعد يستخدم تصميم لمنع التشغيل الخاطئ.
التطبيق:
1محطات التوزيع الكهربائية: يستخدم مفتاح ZW20 عادة في محطات التوزيع الكهربائية ، سواء في الداخل أو في الهواء الطلق. يتم استخدامه لتبديل الحمولة ، وتقسيمها ،وحماية الأخطاء في شبكات التوزيع.
2المصانع الصناعية: يجد مفتاح ZW20 تطبيقًا في المصانع الصناعية حيث يتطلب توزيع الطاقة المتوسطة الجهد. يتم استخدامه للتحكم في المعدات الكهربائية وحمايتها ،مثل المحركات، المحولات والمولدات.
3المباني التجارية: يستخدم المفتاح في المباني التجارية، بما في ذلك مراكز التسوق ومجمعات المكاتب والمستشفيات، لتوزيع الطاقة بشكل موثوق وآمن.يضمن التبديل الفعال للحمولة ويحمي الأحمال الكهربائية الحرجة.
4أنظمة الطاقة المتجددة: مفتاح ZW20 مناسب لأنظمة الطاقة المتجددة، مثل محطات الطاقة الشمسية ومزارع الرياح.إنه يسهل التبديل وحماية دوائر الجهد المتوسط في هذه الأنظمة.
5كهرباء السكك الحديدية: يتم استخدام المفتاح في مشاريع كهرباء السكك الحديدية للسيطرة على حماية إمدادات الطاقة إلى شبكات السكك الحديدية.يضمن توزيع الطاقة الموثوق بها والآمنة لعمليات القطارات.
6عمليات التعدين: يستخدم مفتاح ZW20 في عمليات التعدين للسيطرة على وتأمين المعدات الكهربائية وشبكات توزيع الطاقة في المناجم الجوفية والجوفية.
7مراكز البيانات: يتم استخدام المفتاح في مراكز البيانات لضمان توزيع الطاقة الموثوق به وحماية البنية التحتية الحيوية لتكنولوجيا المعلومات.يسمح بتبديل الحمل بكفاءة والحماية ضد الأخطاء الكهربائية.
8صناعة النفط والغاز: يجد مفتاح ZW20 تطبيقًا في صناعة النفط والغاز للسيطرة على المعدات الكهربائية وحمايتها في المصافي وأنابيب الأنابيب والمنصات البحرية.
9مشاريع البنية التحتية: يستخدم المفتاح في مشاريع البنية التحتية المختلفة ، مثل المطارات والموانئ البحرية والملاعب ، لتوزيع الطاقة والحماية الموثوقة.
10منشآت معالجة المياه والمياه الصالحة للاستخدام: يتم استخدام مفتاح ZW20 في منشآت معالجة المياه والمياه الصالحة للاستخدام للتحكم في المعدات الكهربائية في محطات الضخ ومحطات المعالجة وحمايتها.وشبكات التوزيع.
الهيكل:
1جهاز التحكم هو جهاز حماية ومراقبة نوع الحاسوب الصغير
2لديها مقاومة قوية للطقس الطبيعي والتكثيف.
3يتم توصيل الطراز المفيد بجسم التبديل من خلال رابط الطيران
4موثوقية اتصال جيدة ومستوى حماية عال.
هناك أربع قنوات مدخلات تناظرية، تيار مرحلة أ، تيار مرحلة ج، تيار تسلسل، فولتاج مرحلة بي سي.يكتشف جهاز التحكم خطأ الخط من خلال مراقبة في الوقت الحقيقي قيمة النموذج ومقارنة مع القيمة الثابتة، ومن ثم تنفذ المعالجة المقابلة.
الحالة:
1 درجة حرارة الهواء المحيط: -40 درجة مئوية ~ + 70 درجة مئوية
2 الارتفاع: لا يزيد عن 3000 متر
3 يمكن أن يكون الهواء المحيط ملوثا بالغبار والدخان والغازات المآكلة والبخار أو رش الملح. مستوى التلوث: الفئة IV:
4 سرعة الرياح لا تتجاوز 34 متر / ثانية (ما يعادل 700 با على سطح الاسطوانة) ؛
5 الاهتزازات أو حركة الأرض من خارج جهاز التبديل ومعدات التحكم ضئيلة.
6 لا يتجاوز حجم التداخل الكهرومغناطيسي في النظام الثانوي 1.6kV.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
