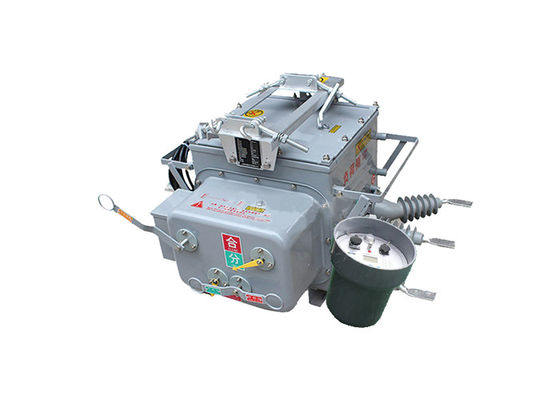

مفتاح الحد الكهربائي للحمل مع جهاز تحكم ذكي تلقائيًا / يدويًا يستخدم في المخططات الصناعية
وصف المنتج:
ZW20-12 ((F) تحويل الحد من الحمل هو منتج جديد يجمع بين وظائف متعددة في جهاز ذكي واحد. إنه يدمج قدرات مفصل الفراغ، ومفتاح الحمل الفراغ،إعادة الإغلاق، والقسمية، وتقدم تنوعا وكفاءة في تطبيقات مختلفة.
المكونات الرئيسية لمفتاح الحد من الحمل تشمل مفصل فراغ، و CH-40 المراقب، ومحول الجهد الخارجي.بينما جهاز التحكم CH-40 يوفر حماية متقدمة، وظائف التحكم والاتصالات ، محول الجهد الخارجي ، وهو اختياري لشبكات حلقات خطوط التوزيع الآلية ،يمكن استخدامها للاتصالات الثنائية PT (المحول المحتمل).
هذا المنتج يجد استخدامًا واسعًا في شبكات حلقات المجال في شبكات الكهرباء في المدن والريف 10kV و 13kV.وجهاز التبديل الآلي لنشر حمولة الخط في شبكات الحلقاتبالإضافة إلى ذلك، يمكن أن تعمل كمفتاح الحدود (المعروف عادة باسم كلب مراقبة) في خطوط إمدادات الطاقة الفرعية، فضلا عن إعادة إغلاق وقطاعات في شبكات التوزيع الجوية.
يقدم جهاز تحويل الحدود إمكانات إدارة عن بعد، مما يتيح مراقبة ومراقبة فعالة. وهو يدمج وظائف الحماية والتحكم جنبا إلى جنب مع ميزات الاتصال،تسهيل التكامل السلس في أنظمة أتمتة التوزيع.
يستخدم الجهاز آليات رصد وحكم موثوقة، بما في ذلك القدرة على رصد التيار الصفري في تسلسل مستوى mA والتيارات الدائرة القصيرة بين مراحل.هذا يسمح لإزالة تلقائية من أخطاء الأرضية أحادية المرحلة وأخطاء الدائرة القصيرة من مرحلة إلى مرحلة، وتعزيز قدرات نظام إدارة الأخطاء.
يستخدم المفتاح الرئيسي لمفتاح الحد من الحمل تقنية قوس الفراغ ، في حين أن نظام العزل يتضمن عزل غاز SF6 و N2 مختلطة.مقاومة للانفجار، وتكنولوجيات نظام العزل من اليابان وألمانيا وفرنسا، مما يضمن أداء الختم العام الممتاز.الذي يمنع التسرب ويضمن أن أداء الجهاز لا يتأثر بالبيئة الخارجية.
تم تصميم آلية تشغيل الربيع لـ Boundary Load Switch مع الأخذ بعين الاعتبار التقليص وتحسين الأداء ،مما يؤدي إلى موثوقية عمل أعلى مقارنة مع آليات الربيع التقليديةهذا التحسن في التصميم يعزز الكفاءة التشغيلية العامة ومدة حياة الجهاز.
مقدمة التحكم:
1يمكن تجهيزها بواجهة اتصال 485/232 ، أو تحقيق مراقبة لمسافات طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية. بعد إعادة الإغلاق ، لديها وظيفة تسريع:عندما يتم إعادة إغلاق المفتاح بسبب خطأ دائم.
2عندما يحدث خطأ دائم، فإنه يتسارع تلقائيًا.
3التحكم عن بعد / إعادة إغلاق يدوي مع التسارع إلى التشغيل ، وإعادة إغلاق الاختلاط: بعد إصلاح المستخدم للخط واستعادة الطاقة ، إذا نسيت إزالة مفتاح سكين الأرض ،يجب أن تتسارع لتسير.
4يمكن تعديل وقت تأخير إعادة الإغلاق لكل المحاولات الثلاث.
5.الدائرة التي تعمل على إطلاق/إعادة إغلاق مصممة لمنع التشغيل الخاطئ ولديها وظيفة مضادة لإعادة إغلاق.
6التيار الصفري يمكن أن يميز بين الأخطاء داخل وخارج المنطقة.
7جهاز التحكم عن بعد يستخدم تصميم لمنع التشغيل الخاطئ.
الخصائص:
1 القدرة القوية على مكافحة التلوث ، والمقاومة العالية لقوة درجات الحرارة العالية والمنخفضة ، لا خطر من الاحتراق والانفجار.
2 هيكل مغلق بالكامل، الصندوق مليء بغاز SF6، إغلاق جيد، مناسبة للمناطق ذات درجات الحرارة العالية والرطوبة.
3 مدمج CT، التيار الخروج لجهاز التحكم الذكي لتحليل المعلومات، والنسبة يمكن تعديلها، محطة الاتصال متصلة المحطة المقابلة.
آلية التشغيل جديدة، بسيطة، صغيرة الحجم، خفيفة الوزن، عملية آمنة وموثوقة.
5 تشير القشرة بوضوح إلى "تخزين الطاقة" و "النقاط" و "الوضع المشترك".
التطبيق:
1المباني التجارية: يستخدم المفتاح في المباني التجارية، بما في ذلك مراكز التسوق ومجمعات المكاتب والمستشفيات، لتوزيع الطاقة بشكل موثوق وآمن.يضمن التبديل الفعال للحمولة ويحمي الأحمال الكهربائية الحرجة.
2منشآت معالجة المياه والمياه الصالحة للاستخدام: يتم استخدام مفتاح ZW20 في منشآت معالجة المياه والمياه الصالحة للاستخدام للتحكم في المعدات الكهربائية في محطات الضخ ومحطات المعالجة وحمايتها.وشبكات التوزيع.
3عمليات التعدين: يستخدم مفتاح ZW20 في عمليات التعدين للسيطرة على وتأمين المعدات الكهربائية وشبكات توزيع الطاقة في المناجم الجوفية والجوفية.
4أنظمة الطاقة المتجددة: مفتاح ZW20 مناسب لأنظمة الطاقة المتجددة، مثل محطات الطاقة الشمسية ومزارع الرياح.إنه يسهل التبديل وحماية دوائر الجهد المتوسط في هذه الأنظمة.
5كهرباء السكك الحديدية: يتم استخدام المفتاح في مشاريع كهرباء السكك الحديدية للسيطرة على حماية إمدادات الطاقة إلى شبكات السكك الحديدية.يضمن توزيع الطاقة الموثوق بها والآمنة لعمليات القطارات.
6جهاز التبديل التلقائي: يعمل كجهاز التبديل التلقائي ، مما يسمح بتنفيذ تبديل الحمل في تكوين شبكة الحلقة.هذه الميزة تعزز مرونة وكفاءة توزيع الطاقة.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
