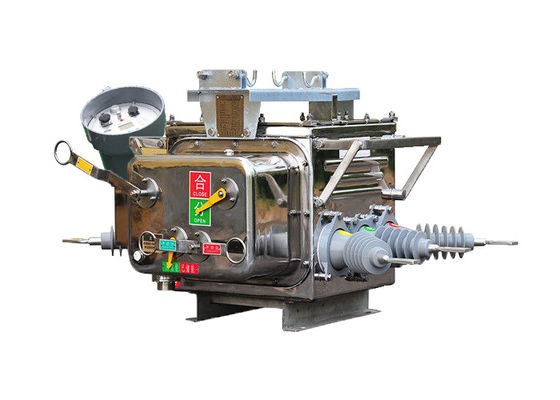

مفكّك دائرة الفراغ ذو الجهد العالي من سلسلة ZW20-12 ((F) مع جهاز تحكم ذكي

مفكّك دائرة الفراغ ذو الجهد العالي من سلسلة ZW20-12 ((F) مع جهاز تحكم ذكي

وصف المنتج:

مفتاح الحد ZW20-12 ((F) هو نوع من أجهزة التبديل عالية الجهد الخارجي AC 50Hz ثلاثية المراحل المصممة في المقام الأول للاستخدام في شبكات التوزيع الخارجي 10 كيلو فولت الريفية والحضرية.إنه يخدم للتعامل مع تيار الحمل، التيار المفرط، التيار الدائري القصير، وحالات مماثلة.

يحتوي مفتاح الحد على هيكل مربع مشترك من ثلاث مراحل ، يتكون من عدة مكونات ، بما في ذلك آلية تشغيل ، ودورة موصلة ، ونظام عازل ، وعنصر ختم,وهذه المكونات تعمل معًا لضمان التشغيل الفعال والآمن لقطاع التقطيع.

بالإضافة إلى ذلك ، يتم تجهيز مفتاح الحد ZW20-12 ((F) بمحطات بعيدة ذكية تدعم تطبيقات مختلفة لأتمتة التوزيع ،تسمح بتعزيز قدرات الرقابة والمراقبة.

علاوة على ذلك ، هناك نوع آخر من هذا المقطع يسمى ZW20-12 ((Z) ، وهو مفك الهواء الخارجي الذكي عالي الجهد AC الحقيقي. إنه يتضمن وظيفة رسالة قصيرة GSM ،تمكين التواصل عبر الرسائل النصية.

علاوة على ذلك ، يمكن الجمع بين مفتاح الحد ZW20-12 ((F) مع جهاز تحكم مفتاح التقسيم لتشكيل نظام كسر الهواء الحقيقي للجهد المتحول العالي في الخارج.هذا المزيج يعزز وظائف وتنوع مفكّك الدوائر، مما يوفر قدرات أكثر شمولا للسيطرة والحماية.

خصائص جهاز التحكم:

جهاز تحكم محطة ذكي مع حماية، التحكم التلقائي، التحقق / الاستفسار، الاتصال، إدارة البرمجيات ووظائف أخرى.

1 وظيفية كاملة: حماية خط مثالية، التحكم عن بعد، الإنذار، المراقبة عن بعد ووظائف أخرى.

2 منخفضة التكلفة وعملية: شبكة GSM دون أي استثمار في أجهزة الاتصال، شراء بطاقة SIM لفتح خدمة الرسائل القصيرة.

استخدام الهواتف المحمولة المحددة، تشفير المعلومات، التحقق من كلمة المرور وغيرها من وسائل الأمان؛ يمكن لوحدة GSM تحديد رقم الهاتف المحمول، تقبل فقط عمر الهاتف المحمول المرتبط.تشفير الرسائل النصية للتحكم عن بعد وغيرها من نقاط التحكم· تشفير الرسائل النصية التي تتحكم في الحياة، مثل التحكم عن بعد. إعداد مسبق - تأكيد - تنفيذ - العودة إلى وضع التحكم عن بعد المدرسة، لضمان سلامة التحكم في النظام، لمنع سوء التشغيل.

4 نظام سهل البناء: لا حاجة إلى إعداد أي خطوط اتصالات وتصحيح خطوط الاتصالات. ببساطة تثبيت محطة الرصد الذكية SMS بشكل صحيح، وإدراج بطاقة SIM،حدد رقم الهاتف المحمول المحدد، والنظام يبدأ في التشغيل.

5 مراقبة الهاتف المحمول في أي وقت وفي أي مكان: في أي مكان يوجد فيه إشارة، يمكن مراقبتها ورؤيتها في الوقت الحقيقي، دون الحاجة إلى موظفين خاصين لمراقبة.




الخصائص:

1القدرة القوية على مقاومة التلوث، مقاومة درجات الحرارة العالية والمنخفضة، وبدون مخاطر احتراق أو انفجار.

2هيكل مغلق بالكامل ، مليء بغاز SF6 في الحجرة ، أداء ختم ممتاز ، مناسب للاستخدام في المناطق عالية درجة الحرارة والرطوبة.

3مجهزة بمحول تيار (CT) لإخراج التيار إلى جهاز التحكم الذكي لتحليل المعلومات. نسبة التحويل قابلة للتعديل،ويمكن توصيل محطات الاتصال إلى مصارف المحطة المقابلة.

4آلية التشغيل مبتكرة وبسيطة، مع حجم صغير ووزن خفيف، وضمان التشغيل الآمن والموثوق به.

5الغلاف الخارجي له مؤشرات واضحة لحالات "تخزين الطاقة" و "المفتوحة" و "القريبة".

الهيكل:

1جهاز الحماية والرصد القائم على الحاسوب الدقيق يعمل كمحكم لنظام مفك الدوائر.يستخدم تكنولوجيا الحاسوب الصغير المتقدمة لتوفير وظائف الحماية والرصد الدقيقة والفعالة.

2تم تصميم جهاز التحكم بمقاومة قوية للأجواء، مما يسمح له بمقاومة ظروف بيئية مختلفة.ضمان التشغيل الموثوق به حتى في بيئات رطبة أو رطبة.

3لإنشاء اتصال آمن وموثوق به ، يتم ربط جهاز التحكم بجسم التبديل باستخدام موصلات الطيران. توفر هذه الموصلات مستوى عال من الاستقرار والمتانة ،ضمان التواصل السليم والوظائف بين جهاز التحكم والمفتاح.

4يمتلك جهاز التحكم موثوقية اتصال ممتازة، مما يقلل من خطر فقدان الإشارة أو تعطيلها.حماية سلامة ودقة نظام حماية رله ومراقبة.

الظروف البيئية:

1تم تصميم مفكك الدوائر الفراغية التلقائي ZW20-12 ((F) للعمل بشكل موثوق في نطاق واسع من درجات حرارة الهواء المحيط، من -40 °C إلى +70 °C.هذا التسامح في درجة الحرارة يضمن أن مفك الدوائر يمكن أن تعمل بفعالية في مختلف الظروف المناخية.

2.المقطع مناسب للتثبيت على ارتفاعات لا تتجاوز 3000 متر فوق مستوى سطح البحر. تتيح هذه التوافقات الارتفاعية توزيع مرن في مواقع جغرافية مختلفة.

3تم بناء مفكّك الدوائر ZW20-12 ((F) لمقاومة تلوث الهواء المحيطي الناجم عن الغبار، الدخان، الغازات التآكلية، البخار، أو رش الملح.صممت لتلبية معايير مستوى التلوث من الفئة الرابعة، مما يضمن أن مفك الدوائر يبقى مرنًا وتشغيليًا حتى في البيئات الصعبة والآكل.

4مع أقصى سرعة الرياح متسامحة 34 م / ثانية (ما يعادل 700 با على سطح الاسطوانة) ، يمكن أن يواجه مفك الدوائر الرياح القوية دون المساس بأدائه أو استقراره.هذه المقاومة سرعة الرياح يضمن التشغيل الموثوق بها من مفك الدوائر خلال الظروف الجوية القاسية.

5تم تصميم مفصل الدوائر لتقليل تأثير الاهتزازات الخارجية أو حركات الأرض على أدائها.بنيتها وآلياتها الداخلية مصممة لاستيعاب وتخفيف الاهتزازات، مما يضمن أن مفك الدوائر لا يتأثر بالاضطرابات الخارجية.

6تم تصميم مفكّك الدائرة ZW20-12 ((F) للحد من التداخل الكهرومغناطيسي المُحفّز (EMI) في النظام الثانوي. لا يتجاوز نطاق EMI المُحفّز في النظام الثانوي 1.6kV,ضمان عدم إنتاج مفكّك الدوائر اضطرابات كهرومغناطيسية مفرطة يمكن أن تتداخل مع تشغيل معدات أخرى متصلة.




المعلمات التقنية:

المعلم التقني للمراقب:
