وصف المنتج:

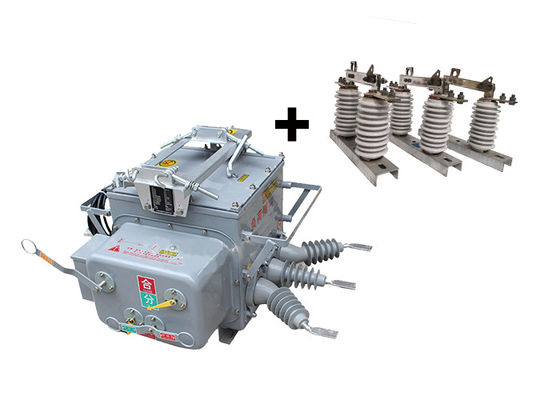

ZW20-12 ((F) مفك الدوائر الفراغية الخارجية هو جهاز متعدد الاستخدامات وذكي يجمع بين وظائف مفك الفراغ ، ومفتاح الحمل الفراغ ، وإعادة الإغلاق ، والقسم.وهي مصممة للاستخدام في شبكات توزيع 10kV و 13kVخاصة في شبكات الكهرباء في المدن والريف

تشمل المكونات الرئيسية لقطع الدوائر ZW20-12 ((F) مقطع فراغ ، وحدة تحكم CH-40 ، ومحول الجهد الخارجي.مكسّر الفراغ مسؤول عن قطع وتصميم دوائر كهربائية، في حين أن جهاز التحكم CH-40 يوفر وظائف حماية ومراقبة ذكية. يساعد محول الجهد الخارجي في قياس الجهد بدقة لأغراض التحكم والرصد.

عادة ما تستخدم مفاتيح فصل GW9-10 الخارجية في أنظمة نقل وتوزيع عالية الجهد لعزل أقسام من الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.

وهي مصممة للتعامل مع التوترات والتيارات العالية، وغالبا ما يتم تثبيتها في أماكن في الهواء الطلق، حيث تتعرض لظروف بيئية قاسية، مثل درجات الحرارة القاسية، والرياح,المطر، والغبار. لذلك، تم بناؤها لتحمل هذه الظروف وغالبا ما تكون مصنوعة من مواد دائمة مثل الصلب أو الألومنيوم.

تتوفر مفاتيح فاصلات Toutdoor في أنواع وتكوينات مختلفة ، اعتمادًا على التطبيق والمتطلبات المحددة. على سبيل المثال ، تم تصميم بعض VEIs للاستخدام في الأماكن المغلقة ،بينما البعض الآخر مناسب للاستخدام في الهواء الطلقبعضها مصمم للعمل يدوياً، في حين أن البعض الآخر أوتوماتيكي ويمكن تشغيله عن بعد.

بالإضافة إلى وظيفتها الأساسية في عزل الدوائر ، فإن VEIs لديها ميزات مهمة أخرى ، مثل توفير إشارة بصرية لحالتها (مفتوحة أو مغلقة) ،وضمان أن الدائرة لا يتم تشغيل عندما معزول مفتوح.

التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.



خصائص جهاز التحكم:

1يمكن تجهيزها بواجهة اتصال 485/232 ، أو تحقيق مراقبة لمسافات طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية. بعد إعادة الإغلاق ، لديها وظيفة تسريع:عندما يتم إعادة إغلاق المفتاح بسبب خطأ دائم.

2عندما يحدث خطأ دائم، فإنه يتسارع تلقائيًا.

3التحكم عن بعد / إعادة إغلاق يدوي مع التسارع إلى التشغيل ، وإعادة إغلاق الاختلاط: بعد إصلاح المستخدم للخط واستعادة الطاقة ، إذا نسيت إزالة مفتاح سكين الأرض ،يجب أن تتسارع لتسير.

4يمكن تعديل وقت تأخير إعادة الإغلاق لكل المحاولات الثلاث.

5.الدائرة التي تعمل على إطلاق/إعادة إغلاق مصممة لمنع التشغيل الخاطئ ولديها وظيفة مضادة لإعادة إغلاق.

6التيار الصفري يمكن أن يميز بين الأخطاء داخل وخارج المنطقة.

7جهاز التحكم عن بعد يستخدم تصميم لمنع التشغيل الخاطئ.



الخصائص:

1يظهر مفكّك الدوائر الفراغية التلقائي ZW20-12 ((F) قدرة قوية على مقاومة التلوث.ضمان أداء موثوق به حتى في الظروف الملوثةكما يظهر مقاومة درجات الحرارة العالية والمنخفضة، مما يسمح للعمل في مجموعة واسعة من البيئات الحرارية. بالإضافة إلى ذلك، لا يشكل مفك الدوائر أي مخاطر احتراق أو انفجار،تعزيز السلامة العامة.

2يحتوي على هيكل مغلق بالكامل ، ويمتلأ مفكّك الدوائر بغاز SF6 داخل الحجرة. يوفر هذا التصميم أداءً ممتازًا في الختم ،مما يجعلها مناسبة للاستخدام في المناطق ذات درجات الحرارة العالية والرطوبةالحجرة المغلقة تحمي المكونات الداخلية من العناصر الخارجية، مما يضمن الأداء الأمثل وطول العمر.

3يتم تزويد مفكّك الدوائر بمحول تيار (CT) الذي يخرج تيارًا إلى جهاز التحكم الذكي لتحليل المعلومات. نسبة تحويل CT قابلة للتعديل،مما يسمح بالمرونة في تكوين النظاميمكن توصيل محطات الاتصال بسهولة إلى مصارف المحطة المقابلة ، مما يسهل عمليات التثبيت والصيانة المريحة.

4آلية تشغيل مفكّك الدوائر مبتكرة وبسيطة، مما يؤدي إلى حجم ضيق وبناء خفيف الوزن. هذا التصميم يضمن التشغيل الآمن والموثوق به،تقليل خطر العطل أو الفشلالحجم المدمج يساهم أيضا في توفير مساحة التثبيت وسهولة التعامل.

5يحتوي الغلاف الخارجي لقطع الدوائر على مؤشرات واضحة لحالات "تخزين الطاقة" و "المفتوحة" و "القريبة". توفر هذه المؤشرات إشارات بصرية واضحةتتيح تحديد حالة تشغيل مفصل الدوائر بسهولةهذه التعليقات البصرية تعزز كفاءة التشغيل وتضمن مراقبة دقيقة لحالة مفك الدوائر.




الهيكل:

1جهاز الحماية والرصد القائم على الحاسوب الدقيق يعمل كمحكم لنظام مفك الدوائر.يستخدم تكنولوجيا الحاسوب الصغير المتقدمة لتوفير وظائف الحماية والرصد الدقيقة والفعالة.

2تم تصميم جهاز التحكم بمقاومة قوية للأجواء، مما يسمح له بمقاومة ظروف بيئية مختلفة.ضمان التشغيل الموثوق به حتى في بيئات رطبة أو رطبة.

3لإنشاء اتصال آمن وموثوق به ، يتم ربط جهاز التحكم بجسم التبديل باستخدام موصلات الطيران. توفر هذه الموصلات مستوى عال من الاستقرار والمتانة ،ضمان التواصل السليم والوظائف بين جهاز التحكم والمفتاح.

4يمتلك جهاز التحكم موثوقية اتصال ممتازة، مما يقلل من خطر فقدان الإشارة أو تعطيلها.حماية سلامة ودقة نظام حماية رله ومراقبة.

الحالة:

1الارتفاع: 2000 متر

2درجة حرارة البيئة:في الهواء الطلق -30 درجة مئوية ~ + 55 درجة مئوية

أعلى درجة حرارة سنوية متوسطة هي 20 درجة مئوية

درجة الحرارة اليومية العليا هي 30 درجة مئوية

3الرطوبة النسبية: 95% ((25 درجة مئوية)

4القدرة الزلزالية: تسارع سطح الأرض 0.3g

تسارع عمودي في الأرض 0.15g

أثناء العمل لثلاث موجات الصين

عامل السلامة 167

5.شدة الزلزال: 7 درجات

6الحد الأقصى للفارق اليومي في درجة الحرارة: 25 درجة مئوية

7مكان التثبيت: في الهواء الطلق، خط هوائي 10kv نقطة تحديد مسؤولية المستخدم

8طريقة التأرجح: النقطة المحايدة لا تلمس ، وتأرجح لفائف قوس القمع وتأرجح مقاومة منخفضة




المعلمات التقنية:

ZW20-12 ((F)

GW9-10
