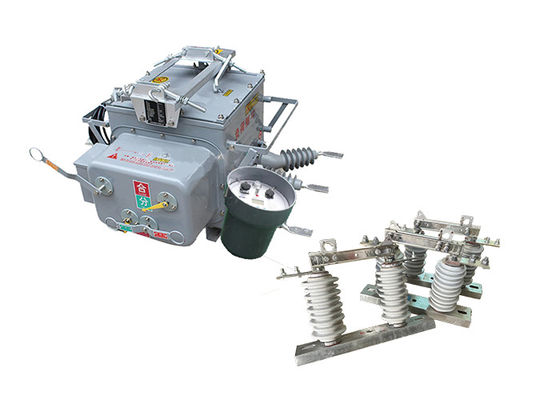

ZW20-12 ((F) مفك الدوائر الفراغية الخارجية هو جهاز متعدد الاستخدامات وذكي يجمع بين وظائف مفك الفراغ ، ومفتاح الحمل الفراغ ، وإعادة الإغلاق ، والقسم.وهي مصممة للاستخدام في شبكات توزيع 10kV و 13kVخاصة في شبكات الكهرباء في المدن والريف
تشمل المكونات الرئيسية لقطع الدوائر ZW20-12 ((F) مقطع فراغ ، وحدة تحكم CH-40 ، ومحول الجهد الخارجي.مكسّر الفراغ مسؤول عن قطع وتصميم دوائر كهربائية، في حين أن جهاز التحكم CH-40 يوفر وظائف حماية ومراقبة ذكية. يساعد محول الجهد الخارجي في قياس الجهد بدقة لأغراض التحكم والرصد.
The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesيستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
خصائص جهاز التحكم:
1يمكن تجهيزها بواجهة اتصال 485/232 ، أو تحقيق مراقبة لمسافات طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية. بعد إعادة الإغلاق ، لديها وظيفة تسريع:عندما يتم إعادة إغلاق المفتاح بسبب خطأ دائم.
2عندما يحدث خطأ دائم، فإنه يتسارع تلقائيًا.
3التحكم عن بعد / إعادة إغلاق يدوي مع التسارع إلى التشغيل ، وإعادة إغلاق الاختلاط: بعد إصلاح المستخدم للخط واستعادة الطاقة ، إذا نسيت إزالة مفتاح سكين الأرض ،يجب أن تتسارع لتسير.
4يمكن تعديل وقت تأخير إعادة الإغلاق لكل المحاولات الثلاث.
5.الدائرة التي تعمل على إطلاق/إعادة إغلاق مصممة لمنع التشغيل الخاطئ ولديها وظيفة مضادة لإعادة إغلاق.
6التيار الصفري يمكن أن يميز بين الأخطاء داخل وخارج المنطقة.
7جهاز التحكم عن بعد يستخدم تصميم لمنع التشغيل الخاطئ.
التطبيق:
1.مفتاح الفصل ومفتاح الاتصال: يمكن استخدام مفك الدوائر ZW20-12 ((F) كمفتاح الفصل أو مفتاح الاتصال في تكوين شبكة الحلقة لأنظمة توزيع الطاقة.يسمح بفتح وإغلاق الدوائر أثناء الصيانة أو ظروف الخطأ.
2جهاز التبديل التلقائي: يعمل كجهاز التبديل التلقائي ، مما يسمح بتنفيذ تبديل الحمل في تكوين شبكة الحلقة.هذه الميزة تعزز مرونة وكفاءة توزيع الطاقة.
3مفتاح الحدود: في خطوط الفرع من مصدر الطاقة ، يمكن أن يعمل مفكّك الدائرة ZW20-12 ((F) كمفتاح الحدود أو "كلب مراقبة." يساعد في مراقبة وحماية خط الفرع من الأخطاء والظروف غير الطبيعية.
4إعادة الإغلاق والقسمية: يمكن أن يعمل مقطع الدوائر كإعادة الإغلاق والقسمية في شبكات التوزيع الجوية.إنه يستعيد الطاقة تلقائيًا بعد الإخفاقات المؤقتة ويعزل الأقسام المعيبة لتقليل تأثير الانقطاع.
الهيكل:
1جهاز التحكم هو جهاز حماية ومراقبة على أساس الحاسوب الدقيق.
2جهاز التحكم لديه مقاومة قوية للطقس وحماية من التكثيف.
3.إنه متصل بجسم التبديل من خلال موصلات الطيران
4لديها موثوقية اتصال جيدة ومستوى حماية عال.
يحتوي جهاز التحكم على أربع قنوات دخول تشبه: تيار المرحلة A ، تيار المرحلة C ، تيار تسلسل الصفر ، وجهد المرحلة BC.يراقب جهاز التحكم قيم هذه المدخلات التناظرية في الوقت الحقيقي ويقارنها مع القيم المحددة لتحديد أخطاء الخط وبدء الإجراءات المقابلة.
المعلمات التقنية:
ZW20-12 ((F)
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
