وصف المنتج:

مفتاح فصل الجهد العالي هو جهاز كهربائي مصمم خصيصًا لغرض عزل قسم معين من الشبكة الكهربائية أو النظام من بقية النظام.يتم ذلك عادة لتسهيل أعمال الصيانة أو الإصلاح على النظامعادة ما يستخدم المفتاح في نظم نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل ظروف التشغيل العادية وكذلك في ظل ظروف غير عادية، مثل خطأ أو التيار الزائد. عندما يكون المفتاح مفتوحا،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.

الهيكل:

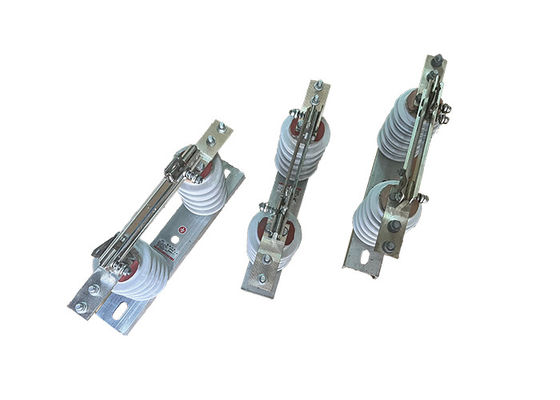

المنتج الموصوف يتكون من قاعدة (لوحة) ، وعازل القطب، والجزء الموصل، وجهاز القفل.يتم تثبيت السكين على رأس سكين الاتصال الديناميكية من خلال المسامير ويتم توصيلها بشكل منفصل مع رأس الاتصال الثابتةيتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط.والذي يزيد من سطح تبديد الحرارة ويقلل من ارتفاع درجة الحرارةهذا يسهم في قوة السكين الميكانيكية ويجعلها مستقرة حراريًا ديناميكيًا ضد الدوائر القصيرة.
تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي. عندما يتم إغلاق الفرامل ،الجهاز يُغلق نفسه، حتى لا تسقط سكين الفرامل بسبب وزنها الخاص أو عمل الطاقة الكهربائية، والتي يمكن أن تسبب فتح الفرامل دون سبب.
يستخدم هذا المنتج عادة في أنظمة نقل وتوزيع الطاقة ويلعب دورا حاسما في ضمان العمل السليم للشبكة الكهربائية.يجب اتباع إجراءات السلامة المناسبة عند العمل مع هذه المفاتيح، ويجب أن يسمح فقط للموظفين المؤهلين والتدريب على تشغيلهم وصيانتهم.

الحالة:

1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.
