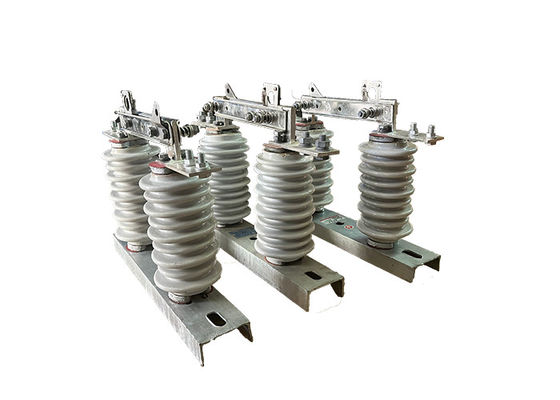

مفتاح فصل التيار المتردد عالية الجهد AC Hook Stick لقطاع العزل الكهربائي للمحطات الفرعية مفتاح قطع تشغيل عمودي رمادي

مفتاح فصل التيار المتردد عالية الجهد AC Hook Stick لقطاع العزل الكهربائي للمحطات الفرعية مفتاح قطع تشغيل عمودي رمادي

وصف المنتج:

عازل كهربائي عالي الجهد هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.

الوظيفة:

الوظيفة الرئيسية لمعزل كهربائي عالي الجهد هي توفير العزل الكهربائي بين موصل التيار المتردد عالي الجهد والهيكل الداعم ،ودعم وزن الموصلوهي مصممة لتحمل مستويات عالية من الجهد والتيار الكهربائي، وعادة ما تكون مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتآكل،مثل الخزف أو البوليمر.

العملية:

1 التحضير:قبل تشغيل المفتاح ، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية. يجب فحص المفتاح بحثًا عن أي علامات على التلف أو التآكل.
2 إغلاق المفتاح:لإغلاق المفتاح ، يقوم المشغل يدوياً أو عن بعد بنقل مقبض المفتاح أو رافعة التحكم إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح:لفتح المفتاح ، يقوم المشغل يدوياً أو عن بعد بنقل مقبض المفتاح أو رافعة التحكم إلى الموقف المفتوح. هذا يقطع الدوائر عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس:عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح.يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة:يجب على مشغلي مفاتيح انقطاع الجهد العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. وهذا قد يشمل ارتداء معدات حماية شخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.

الحالة:

1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.

2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.

3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.

4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات

5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.

6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.

7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.

المعلمات التقنية:
