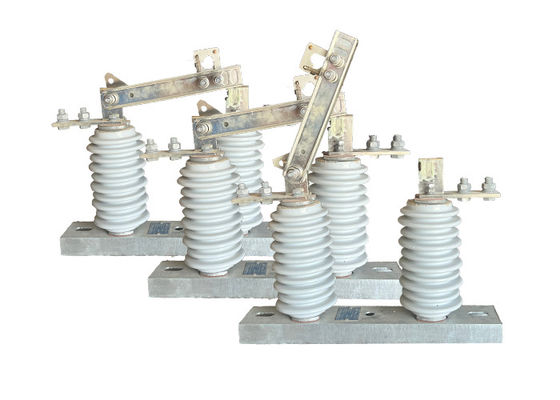

سلسلة GW9 تلقائيًا عزل مفتاح 630A وظيفة الإفراط في الحمل عازل كهربائي عالي الجهد الصناعي
وصف المنتج:
عازل كهربائي عالي الجهد هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة لعزل الدائرة من بقية النظام لأغراض الصيانة أو السلامة.يشير مصطلح "عمودي" إلى توجيه العزل، والتي يتم تركيبها عموديا على هيكل دعم.
عازلات الكهرباء عالية الجهد تستخدم عادة في أنظمة نقل وتوزيع عالية الجهد لعزل أقسام الشبكة لأعمال الصيانة أو الإصلاح.وهي مصممة للتعامل مع الكهرباء العالية والتيارات وغالبا ما يتم تثبيتها في أماكن خارجية.
عازلات الكهرباء عالية الجهد تتكون عادة من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هواء. عندما يكون العازل في وضع مغلق،الاتصالات في اتصال مع بعضها البعض، مما يسمح للتيار أن يتدفق من خلال الدائرة. عندما يتم فتح العزل، يتم فصل الاتصالات،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.
العازلات الكهربائية عالية الجهد هي مكون مهم لسلامة وموثوقية نظام الطاقة وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.
الخصائص:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح عزل الجهد العالي مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
التطبيق:
1الصيانة والإصلاح: يستخدم مفتاح القطع لعزل قسم من خطوط الكهرباء لأغراض الصيانة أو الإصلاح.هذا يسمح لموظفي الصيانة بالعمل بأمان دون خطر الصعق بالكهرباء.
2إزالة الحمل: في حالة زيادة في الطاقة ، يمكن استخدام مفتاح القطع لإزالة الحمل ومنع تلف خط الكهرباء أو المعدات.
3عزل الخطأ: يمكن استخدام مفتاح القطع لعزل قسم من خطوط الكهرباء في حالة حدوث خطأ ، مثل الدائرة القصيرة أو خطأ الأرض.هذا يمنع العيب من الانتشار إلى أجزاء أخرى من الشبكة وتسبب المزيد من الأضرار.
4عمليات التبديل: يستخدم مفتاح التقطيع لعمليات التبديل ، مثل توصيل أو فصل مصادر الطاقة أو إعادة توجيه الطاقة إلى أجزاء مختلفة من الشبكة.
5الحماية: غالبًا ما يستخدم مفتاح القطع جنبًا إلى جنب مع أجهزة حماية أخرى ، مثل مفاتيح الدوائر والصمامات ، لحماية خطوط الكهرباء والمعدات من الأضرار.
6الطاقة المتجددة: مع زيادة استخدام مصادر الطاقة المتجددة، مثل الرياح والطاقة الشمسية، يتم استخدام مفاتيح القطع لربط وقطع هذه المصادر من شبكة الكهرباء.
العملية:
1مؤشرات مرئية: يمكن أن يحتوي مفاتيح فصل الجهد العالي على مؤشرات مرئية ، مثل مؤشرات الموقف أو أضواء الحالة ، لتوفير مرئية واضحة لحالة المفتاح (مفتوحة أو مغلقة).تساعد هذه المؤشرات المشغلين على تحديد موقع المفتاح بسرعة وتجنب الاتصال العرضي بالدائرة المزودة بالطاقة.
2آليات القفل: يتم تجهيز بعض مفاتيح فك الجهد العالي بآليات القفل التي تمنع فتح أو إغلاق المفتاح في ظل ظروف معينة. على سبيل المثال،يمكن أن يحتوي المفتاح على قفل ميكانيكي أو كهربائي يتطلب إيقاف الطاقة من الدائرة قبل أن يتم تشغيل المفتاحتحسين السلامة.
3التشغيل عن بعد: يمكن تشغيل مفاتيح فصل الجهد العالي عن بعد باستخدام أنظمة التحكم أو الأجهزة. يقلل التشغيل عن بعد من الحاجة إلى وجود موظفين بالقرب من المفتاح,الحد من مخاطر المخاطر الكهربائية وتحسين كفاءة التشغيل.
4متانة البيئة: غالبًا ما يتم تصميم مفاتيح فصل الجهد العالي لتحمل الظروف البيئية القاسية ، مثل درجات الحرارة الشديدة والرطوبة والبيئات المآكلة.قد يكون لديهم أغطية صلبة، مواد الختم، والطلاء لضمان التشغيل الموثوق به وطول العمر في البيئات الصعبة.
5الكشف عن الأخطاء والإشارة: يمكن أن تتضمن مفاتيح فصل الجهد العالي المتقدمة آليات الكشف عن الأخطاء والإشارة. يمكن لهذه الأنظمة اكتشاف الظروف غير الطبيعية في الدائرة ،مثل التيار الزائد أو الدوائر القصيرة، وتوفر إنذارات بصرية أو صوتية لتنبيه المشغلين إلى المشاكل المحتملة، مما يسهل العمل الفوري وتقليل الأضرار إلى الحد الأدنى.
الحالة:
1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
