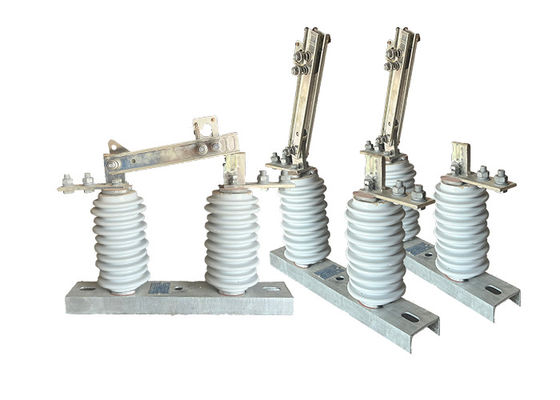

محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال

3 وحدات (1 مجموعة)
MOQ
USD195/Unit Based on EXW
السعر
محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
كلمة رئيسية: عازل كهربائي عالي الجهد
العينة: مجاني بعد الطلب
التثبيت: مُثَبَّت
ارتفاع: ≤ 1000 م
التصويت الحالي: 1000 أ
رقم القطب: 1 ص
إبراز:

مفتاح مفصل خارجية محمول,مفتاح القطع الخارجي 1000A,مفتاح فصل الطاقة التيارية 1000A

,

Outdoor Disconnector Switch 1000A

,

ac power disconnect switch 1000A

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: HengAnshun
رقم الموديل: GW9-10
شروط الدفع والشحن
تفاصيل التغليف: تصدير التعبئة الخشبية
وقت التسليم: 10 أيام عمل
القدرة على العرض: 10000 وحدة / شهر
منتوج وصف

ناقل خارجية 1 قطب مفصل التبديل السلامة تعمل التيار المتردد الطاقة 1000A المجموعة العمودية مفصل التبديل



وصف المنتج:




عازل الكهرباء عالية الجهد ، المعروف أيضًا باسم مفتاح فصل أو مفتاح عازل ، هو عنصر أساسي في أنظمة الطاقة عالية الجهد.إنه يخدم الغرض من فصل أو عزل قسم معين من الدائرة الكهربائية من مصدر الطاقة.

الوظيفة الرئيسية لمعزل الكهرباء عالية الجهد هي كسر الدائرة الكهربائية بشكل مادي ، مما يخلق فصل بين المعدات ومصدر الطاقة.هذا فصل العزل والعزل يسمح لموظفي الصيانة للعمل بأمان على المعدات دون خطر الصدمة الكهربائية.

على عكس مفكّك الدوائر الفراغية، العازل الكهربائي عالي الجهد لا يوفر قدرات إطفاء القوس.لم يتم تصميمه لقطع أو إطفاء الأقواس الكهربائية التي قد تحدث أثناء تبديل الدوائر أو ظروف الخطأ.

في أنظمة الطاقة عالية الجهد ، غالباً ما يتم تنسيق العزل الكهربائي عالية الجهد مع مفك الدوائر الفراغية.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يتم تشغيل عازل الفصل ليعزل الدائرة جسدياً ويشير بصريًا إلى الفصل.

العازل الكهربائي عالي الجهد يلعب دوراً حاسماً في ضمان سلامة موظفي الصيانة. قبل إجراء أي أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وخلق فجوة هوائية مرئيةهذا الإجراء يؤكد أن المعدات معطلة وآمنة للأنشطة الصيانة.




الخصائص:




1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.

2البناء القوي: عادة ما تكون مفاتيح العزل عالية الجهد مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.

3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.

4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.

5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.

6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.




التطبيق:




1شبكات الكهرباء: يعد مفتاح العزل الرأسي العالي الجهد المرفق مكونًا حاسمًا في شبكات الكهرباء ، حيث يستخدم لعزل أقسام خطوط النقل للصيانة أو الإصلاح.هذا يساعد على ضمان أن شبكة الكهرباء تبقى فعالة وموثوقة، حتى أثناء عمليات الصيانة أو الإصلاح.

2المحطات الفرعية الكهربائية: يتم استخدام مفتاح العزل الرأسي العالي الجهد العلوي أيضًا في المحطات الفرعية الكهربائية.عندما تستخدم لعزل المحولات الفردية أو المعدات الأخرى للصيانة أو الإصلاحهذا يساعد على ضمان أن المحطة الفرعية تبقى تعمل وموثوق بها، حتى خلال أنشطة الصيانة أو الإصلاح.

3أنظمة الطاقة المتجددة: يستخدم مفتاح العزل الرأسي الشعبي العالي الجهد أيضًا في أنظمة الطاقة المتجددة ، مثل محطات الطاقة الرياحية والشمسية ،لعزل مقاطع خطوط النقل للصيانة أو الإصلاحهذا يساعد على ضمان أن نظام الطاقة المتجددة لا يزال فعالا وموثوقا، حتى خلال أنشطة الصيانة أو الإصلاح.




العملية:



1مؤشرات مرئية: يمكن أن يحتوي مفاتيح فاصل الجهد العالي على مؤشرات مرئية ، مثل مؤشرات الموقف أو أضواء الحالة ، لتوفير مرئية واضحة لحالة المفتاح (مفتوحة أو مغلقة).تساعد هذه المؤشرات المشغلين على تحديد موقع المفتاح بسرعة وتجنب الاتصال العرضي بالدائرة المزودة بالطاقة.
2آليات القفل: يتم تجهيز بعض مفاتيح فك الجهد العالي بأجهزة القفل التي تمنع فتح أو إغلاق المفتاح في ظل ظروف معينة. على سبيل المثال،يمكن أن يحتوي المفتاح على قفل ميكانيكي أو كهربائي يتطلب إيقاف الطاقة من الدائرة قبل أن يتم تشغيل المفتاحتحسين السلامة.
3التشغيل عن بعد: يمكن تشغيل مفاتيح فصل الجهد العالي عن بعد باستخدام أنظمة التحكم أو الأجهزة. يقلل التشغيل عن بعد من الحاجة إلى وجود موظفين بالقرب من المفتاح,الحد من مخاطر المخاطر الكهربائية وتحسين كفاءة التشغيل.
4متانة البيئة: غالبًا ما يتم تصميم مفاتيح فصل الجهد العالي لتحمل الظروف البيئية القاسية ، مثل درجات الحرارة الشديدة والرطوبة والبيئات المآكلة.قد يكون لديهم أغطية صلبة، مواد الختم، والطلاء لضمان التشغيل الموثوق به وطول العمر في البيئات الصعبة.
5الكشف عن الأخطاء والإشارة: يمكن أن تتضمن مفاتيح فصل الجهد العالي المتقدمة آليات الكشف عن الأخطاء والإشارة. يمكن لهذه الأنظمة اكتشاف الظروف غير الطبيعية في الدائرة ،مثل التيار الزائد أو الدوائر القصيرة، وتوفير إنذارات بصرية أو صوتية لتنبيه المشغلين إلى المشاكل المحتملة، مما يسهل العمل السريع وتقليل الأضرار إلى الحد الأدنى.







الحالة:




1الحد الأقصى للارتفاع في المنطقة المحددة لا يتجاوز 1000 متر فوق مستوى سطح البحر. هذا الحد من الارتفاع ذو صلة بتثبيت وتشغيل المعدات.

2درجة حرارة الهواء المحيط لها حدود معينة. يجب ألا تتجاوز الحد الأقصى لدرجة الحرارة +40 درجة مئوية، ويمكن أن تختلف الحد الأدنى لدرجة الحرارة اعتمادا على المنطقة المحددة. في المناطق العامة،يجب ألا تنخفض درجة الحرارة الأدنى إلى أقل من -30 درجة مئوية، بينما في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.

3يجب أن لا يتجاوز ضغط الرياح 700 باسكال (با) ، مما يتوافق مع سرعة الرياح التي تبلغ حوالي 34 مترا في الثانية.هذا الحد يضمن أن المعدات يمكن أن تتحمل قوة الرياح دون المساس بوظائفها أو سلامة الهيكل.

4يجب أن لا تتجاوز شدة الزلزال 8 درجات. هذا يشير إلى أقصى شدة للنشاط الزلزالي التي يمكن للمعدات تحملها دون أن تتلف.قد يعتمد المقياس المحدد المستخدم لقياس شدة الزلزال على المنطقة أو البلد.

5يجب أن تكون بيئة العمل خالية من الاهتزازات العنيفة المتكررة. هذا الشرط يضمن أن المعدات تظل مستقرة وتعمل في ظل ظروف تشغيل طبيعية.الاهتزازات المفرطة يمكن أن تؤثر على أداء وعمر العزل.

6يجب تركيب عازلات النوع العادي في أماكن تبقى بعيدة عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار والمواد المتفجرة أو التآكلية الأخرى.هذه المواد يمكن أن يكون لها آثار ضارة على العزل والقدرات التوصيلية للمعزل، مما قد يضع أدائها وسلامتها في خطر.

7تم تصميم عازلات النوع المقاوم للتلوث لاستخدامها في المناطق ذات التلوث الشديد.يجب ألا يكون هناك وجود للمواد المتفجرة أو المواد التي يمكن أن تسبب الحريقهذا الشرط يضمن أن العازل يبقى آمنًا وفعاليًا على الرغم من الظروف البيئية الصعبة.









المعلمات التقنية:




رقم التسلسل المعلم الوحدة البيانات
1 الجهد القياسي كيلو فولت 12
2 التيار المسموح به رقم الطراز (ه) جي دبليو 9-12 ((و)/630-20 أ 630
(H) GW9-12 ((W)/1000-20 1000
(ه) جي دبليو 9-12 ((و)/1250-31.5 1250
3 4s التيار المقاوم لفترة قصيرة رقم الطراز (ه) جي دبليو 9-12 ((و)/630-20 kA 50
(H) GW9-12 ((W)/1000-20 50
(ه) جي دبليو 9-12 ((و)/1250-31.5 80
4 مستوى العزل الاسمي موجة البرق تقاوم الجهد ((ذروة) القطب إلى الأرض
(إيجابي و سلبي)
كيلو فولت 75
الانكسار
(إيجابي و سلبي)
85
التردد الصناعي يقاوم الجهد
(1 دقيقة)
(القيمة الفعلية)
الاختبار الجاف / الاختبار الرطب القطب إلى الأرض 42 ((جاف)
34 ((رطوبة)
الانكسار 48 ((جاف)
48 ((جاف)
48 ((جاف)
40 ((رطبة)
5 مقاومة الدائرة الرئيسية μ Ω 630
1000
1250
6 وقت الحياة الميكانيكية أوقات 50
50
80



محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال 0
محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال 1محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال 2محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال 3



محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال 4
محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال 5
محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال 6
محمول خارجية 1 قطب مفاتيح قطع الاتصال السلامة تشغيل التيار المتردد الطاقة 1000A المجموعة العمودية مفاتيح قطع الاتصال 7
