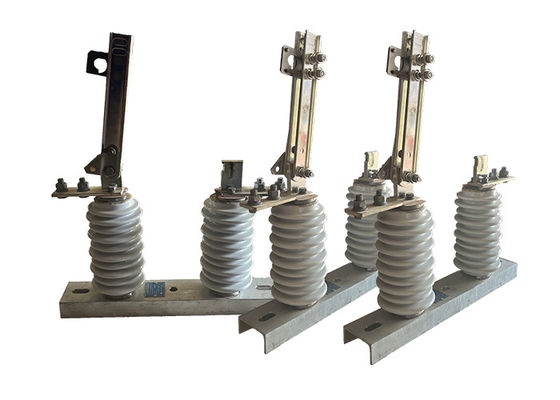

عازل كهربائي عالي الجهد يعمل تلقائيًا 8 مستوى شدة الزلزال كسر عصا الخطاف السيراميكية
وصف المنتج:
عازل كهربائي عالي الجهد هو نوع من المفاتيح الكهربائية المستخدمة لعزل قسم من خطوط نقل الطاقة الجوية للصيانة أو الإصلاح.يستخدم عادة في الأنظمة الكهربائية عالية الجهد، مثل تلك التي تستخدمها شركات الطاقة لنقل الكهرباء على مسافات طويلة.
يتم تركيب المفتاح على هيكل فوقي ، مثل برج أو عمود نقل ، ومصمم لتحمل الظروف البيئية القاسية التي تواجه في الأنظمة الكهربائية في الهواء الطلق.يحتوي على عمودي، أو تحركاً صعوداً وهبوطاً لتشغيل أو إيقاف اتصالات المفتاح، والتي عادة ما تكون مصنوعة من النحاس أو مواد موصلة أخرى.
تم تصميم العزل الكهربائي لتوفير انقطاع مرئي في خط النقل ، مما يسمح لأفراد الصيانة بالعمل بأمان على الخط دون خطر الصعق الكهربائي أو تلف المعدات.غالبًا ما يستخدم مع أجهزة السلامة الأخرى، مثل مفاتيح الأرض وموقفات التموج، لحماية النظام الكهربائي والأشخاص الذين يعملون عليه.
بشكل عام، العازل الكهربائي عالي الجهد هو عنصر مهم في أنظمة نقل الطاقة الحديثة، مما يضمن التشغيل الموثوق والآمن للشبكة الكهربائية.
التطبيق:
1الصيانة والإصلاح: يستخدم عازل الكهرباء Loadbuster عادة لعزل وتعزيل خطوط التوزيع الكهربائية لأعمال الصيانة والإصلاح.يسمح لموظفي الصيانة بالعمل بأمان على المعدات التي تعمل بالطاقة دون خطر الصعق الكهربائي.
2استجابة الطوارئ: يمكن استخدام العازل الكهربائي Loadbuster في حالات الطوارئ ، مثل انقطاع الكهرباء أو الكوارث الطبيعية ،لعزل وتعليق خطوط التوزيع الكهربائية واستعادة الطاقة بأمان.
3عمليات التبديل: يمكن استخدام عازل الكهرباء Loadbuster لفتح أو إغلاق المفاتيح وإجراء عمليات التبديل الأخرى على خطوط التوزيع الكهربائية.
نصائح السلامة:
1ارتدي دائماً معدات حماية شخصية مناسبة مثل القفازات ونظارات الأمان والملابس المقاومة للنار.
قبل العمل على التبديل، تأكد من أن مصدر الطاقة مغلق، وتبديل الأرض بشكل صحيح.
2اتبع تعليمات الشركة المصنعة لتشغيل المفتاح، ولا تحاول تجاوز عناصر السلامة أو استخدام المفتاح لأغراض أخرى غير الاستخدام المقصود.
3عند العمل على المفتاح، استخدم أدوات ومعدات معزولة لمنع الصدمة الكهربائية.
4تجنب لمس أي أجزاء موصلة من المفتاح والحفاظ على مسافة آمنة من المفتاح عندما يتم تشغيله.
5لا تحاول أبداً إصلاح أو تعديل المفتاح بنفسك إلا إذا كنت مهنياً مؤهلاً ومدرساً.
6حافظ على المنطقة المحيطة بالمفتاح نظيفة وخالية من الحطام الذي قد يتداخل مع عمله.
7فحص المفتاح بانتظام بحثاً عن علامات التآكل أو التلف، واستبدال أي أجزاء تالفة أو ملبسة في أقرب وقت ممكن.
8يجب أن يسمح للأفراد المعتمدين فقط بتشغيل أو إجراء الصيانة على المفتاح.
9.في حالة الطوارئ اتبع إجراءات الطوارئ المحددة و أطفئ الطاقة على المفتاح فورا
العملية:
1إغلاق المفتاح: عندما يتم إغلاق المفتاح ، يتم وضع الجزئين الموصلين للدارة في اتصال مع بعضهما البعض ، مما يسمح للتيار الكهربائي بالتدفق عبر الدائرة.
2فتح المفتاح: عندما يتم فتح المفتاح ، يتم إنشاء فجوة هوائية بين الجزئين الموصلين للدارة ، مما يعزل المقطع بشكل فعال عن بقية النظام.هذا عادة ما يتم للسماح بالصيانة، إصلاح أو اختبار العمل أن يتم بأمان.
3تعبئة الدائرة: قبل أن يتم القيام بأي عمل على الجزء المعزول من الدائرة، من المهم أن تعبئ الدائرة لمنع أي شحنة كهربائية متبقية من التراكم.هذا عادة ما يتم باستخدام مفتاح الأرض أو الكترود الأرض.
الهيكل:
يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
