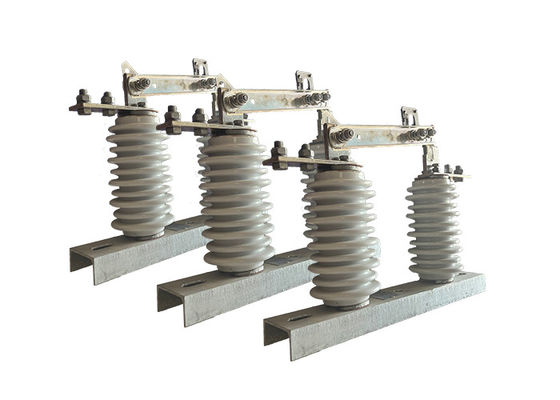

نظام كهربائي عازل كهربائي عالي الجهد للكسر / الاتصال مع الفولاذ المقاوم للصدأ المكثف
وصف المنتج:
العازلات الكهربائية عالية الجهد تلعب دورًا حاسمًا في أنظمة نقل وتوزيع الكهرباء.أعمال إصلاح، ومعالجة الظروف غير الطبيعية. يتم التركيز على تصميم وبناء هذه المفاتيح على قدرتها على التعامل مع الجهد العالي والتيارات،كما أنها تتحمل الظروف البيئية القاسية.
يقدم أنواع العزل الكهربائي عالية الجهد المختلفة ، مثل مفاتيح الكسر الهوائي ، ومفاتيح الغوص بالزيت ، ومفاتيح العزل الغازي ، مزايا مختلفة اعتمادًا على التطبيق المحدد.مفاتيح الكوابح الهوائية هي الأكثر شيوعًا وتعتمد على جهات اتصال منفصلة جسديًا لقطع الدائرة. يتم ملء المفاتيح المغمورة بالزيت بالزيت لمنع القوس.مما يجعلها مناسبة لتطبيقات الجهد العاليتستخدم المفاتيح المعزولة بالغاز غاز هيكسفلوريد الكبريت للعزل ، مما يسمح بتصميمات أكثر تكثيفًا.
تشغيل وصيانة العازلات الكهربائية عالية الجهد تتطلب موظفين مؤهلين بتدريب مناسب.بما في ذلك استخدام معدات الحماية الشخصية والالتزام ببروتوكولات القفل / التسمية، هي حاسمة لمنع الحوادث وضمان سلامة العاملين. الصيانة والاختبارات المنتظمة مهمة أيضا للتحقق من وظائف وسلامة هذه العازلات الكهربائية.
الخصائص:
1البناء: يتم تصميم مفاتيح عزل الجهد العالي للتعامل مع مستويات الجهد العالي التي توجد عادة في أنظمة النقل والتوزيع.وهي مبنية من مواد قوية ودائمة لتحمل الضغوط الكهربائية والظروف البيئية من المنشآت في الهواء الطلق.
2العزل: يتم تجهيز مفاتيح العزل بمواد عزل مناسبة لضمان التشغيل الآمن عند مستويات الجهد العالي.تم تصميم جهات الاتصال والمكونات الأخرى للمفتاح لتوفير عزل كهربائي كاف لمنع القوس أو الفلاشور أثناء عمليات الافتتاح أو الإغلاق.
3إشارة مرئية: غالبًا ما تتضمن مفاتيح عزل الجهد العالي مؤشرات مرئية لتوفير إشارة واضحة لحالتها.هذا يسمح للمشغلين للتأكد بصريا ما إذا كان المفتاح في وضعية مفتوحة أو مغلقة، مع ضمان العزل والإجراءات الأمنية المناسبة.
4التشغيل اليدوي: يتم تشغيل مفاتيح العزل عادةً يدويًا باستخدام مقبض دوار أو آلية رافعة. يقوم المشغل بتدوير المقبض أو الرافعة بدنياً لفتح أو إغلاق المفتاح.تتيح التحكم في اتصال الدائرة.
5قفلات السلامة: في بعض الحالات، يمكن تجهيز مفاتيح عزل الجهد العالي بقفلات السلامة. هذه القفلات تضمن استيفاء شروط معينة قبل أن يتم تشغيل المفتاح.مثل التحقق من أن الدائرة معطلة أو اتباع إجراءات السلامة المناسبة.
6التأريض: يمكن أن يكون لدى مفاتيح العزل أحكام لتأريض الدائرة المقطوعة.هذا يساعد على تفريغ أي طاقة كهربائية متبقية ويوفر تدابير أمنية إضافية لأفراد الصيانة العاملين في النظام.
الميزة:
1هيكل بسيط: تم تصميم مفتاح العزل مع هيكل بسيط ، مما يسهل فهمه وتشغيله.
صيانة منخفضة: نظرًا لتصميمها وبناءها ، يتطلب مفتاح العزل الحد الأدنى من الصيانة ، مما يقلل من الحاجة إلى عمليات فحص وإصلاح متكررة.
2خطية كسر وإغلاق عالية: يحتوي مفتاح العزل على خطية كسر وإغلاق ممتازة ، مما يضمن تشغيل سلس وموثوق به أثناء عمليات التبديل.
3موثوقية عالية: تم بناء المفتاح لتوفير أداء موثوق به ، مما يقلل من خطر حدوث خلل أو فشل أثناء التشغيل.
4مقارنة بالمعايير الدولية: يلبي مفتاح العزل من سلسلة GW9-12 ((W) أو يتجاوز مستوى المنتجات المماثلة على الصعيدين المحلي والدولي.ضمان توافقها وتنافسيتها في السوق.
الوظيفة:
الوظيفة الرئيسية لمعزل كهربائي عالي الجهد هي توفير العزل الكهربائي بين موصل التيار المتردد عالي الجهد والهيكل الداعم ،ودعم وزن الموصلوهي مصممة لتحمل مستويات عالية من الجهد والتيار الكهربائي، وعادة ما تكون مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتآكل،مثل الخزف أو البوليمر.
نصائح السلامة:
1ارتدي دائماً معدات حماية شخصية مناسبة مثل القفازات ونظارات الأمان والملابس المقاومة للنار.
قبل العمل على التبديل، تأكد من أن مصدر الطاقة مغلق، وتبديل الأرض بشكل صحيح.
2اتبع تعليمات الشركة المصنعة لتشغيل المفتاح، ولا تحاول تجاوز عناصر السلامة أو استخدام المفتاح لأغراض أخرى غير الاستخدام المقصود.
3عند العمل على المفتاح، استخدم أدوات ومعدات معزولة لمنع الصدمة الكهربائية.
4تجنب لمس أي أجزاء موصلة من المفتاح والحفاظ على مسافة آمنة من المفتاح عندما يتم تشغيله.
5لا تحاول أبداً إصلاح أو تعديل المفتاح بنفسك إلا إذا كنت مهنياً مؤهلاً ومدرساً.
6حافظ على المنطقة المحيطة بالمفتاح نظيفة وخالية من الحطام الذي قد يتداخل مع عمله.
7فحص المفتاح بانتظام بحثاً عن علامات التآكل أو التلف، واستبدال أي أجزاء تالفة أو ملبسة في أقرب وقت ممكن.
8يجب أن يسمح للأفراد المعتمدين فقط بتشغيل أو إجراء الصيانة على المفتاح.
9.في حالة الطوارئ اتبع إجراءات الطوارئ المحددة و أطفئ الطاقة على المفتاح فورا
التطبيق:
1عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
2تحويل الحمل: يمكن استخدام مفاتيح عزل الجهد العالي كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
3حماية الخط العلوي: غالبًا ما يتم تثبيت مفاتيح عزل الجهد العالي على خطوط الكهرباء العلوية لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
4حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
