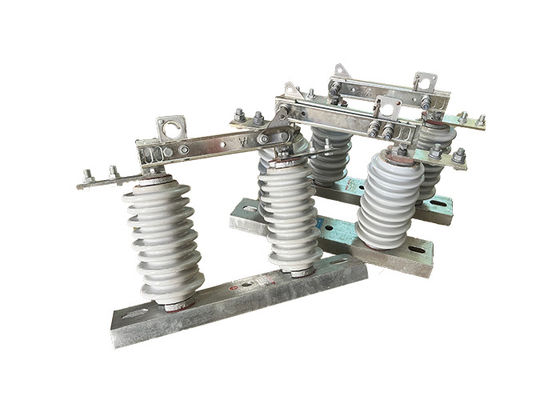

العزل العازل الكهربائي عالية الجهد العازل الخارجي يعمل بالعصا المكشوفة عزل نظام توزيع المفتاح

العزل العازل الكهربائي عالية الجهد العازل الخارجي يعمل بالعصا المكشوفة عزل نظام توزيع المفتاح





وصف المنتج:


عازلات الكهرباء عالية الجهد تستخدم عادة في أنظمة نقل وتوزيع الكهرباء ، حيث توفر وسيلة لدعم وعزل خطوط الكهرباء عالية الجهد والمعدات.وهي مصممة لتحمل مستويات عالية من الجهد والتيار الكهربائي، وتستخدم عادة في التطبيقات التي تكون فيها الموثوقية والسلامة حاسمة.
عادةً ما يتضمن بناء عازل كهربائي عالي الجهد عدة مكونات رئيسية، بما في ذلك جسم عازل من البورسلين، ولوحات نهاية معدنية، ومركب ختم.الجسم العازل عادة ما يكون مصنوعا من البورسلين عالية القوة، والتي يتم صبها في الشكل والحجم المطلوبين ومطلية بمرقح لتحسين خصائصها الكهربائية والميكانيكية. ثم يتم توصيل مصاحيب الطرف المعدنية بالجسم العازل ،توفير وسيلة لربط العزل بالبنية الداعمة أو المعدات.
تتوفر العازلات الكهربائية عالية الجهد في مجموعة من الأشكال والأحجام ، ويمكن تصميمها مع ميزات متخصصة لتحسين أدائها وسلامتها.قد تشمل هذه الحواجز العازلة، المظلات القوس، ومفاتيح الأرض، من بين أمور أخرى.



العملية:

مفتاح التقطيع الخارجي يفرق الجزء الموصل عن القاعدة باستخدام عازل لضمان مسافة عزل عمل طبيعية ويحدد الجزء الموصل، عازل،والقاعدة كجهاز تبديل متكاملعندما يكون في الموقف المفتوح ، هناك فجوة مرئية و مسافة عزل كسر مناسبة لتحمل الجهد العامل الطبيعي. عندما يكون في الموقف المغلق ،يمكن أن تحمل بشكل موثوق التيار العادي للعمل وتيار الخطأ للاختصاربسبب وجود جهاز إطفاء قوس مخصص، فإنه يمكن استخدامه فقط لتبديل الدوائر مع الجهد ولكن بدون حمولة.يتم تنفيذ عمليات فتح وإغلاق باستخدام خطاف عازل لسحب أو دفع الثقب الدائري في القفل، مما يسبب انفصال خطاف القفل الديناميكي والانخراط مع خطاف القفل الثابت.




الهيكل:


يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.




مخاطر السلامة:


1صدمة كهربائيةإنّ مفاتيح التقطيع عالية الجهد يمكن أن تؤدي إلى صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.
2. فلاش القوس:عندما يتم فتح مفاتيح انقطاع الجهد العالي، يمكن أن يحدث فلاش قوس، والتي يمكن أن تطلق كمية كبيرة من الطاقة في شكل الحرارة والضوء والضغط. وهذا يمكن أن يسبب حروق، تلف العين،وإصابات أخرى.
3. فشل المعدات:يمكن أن تفشل مفاتيح انقطاع التيار الكهربائي العالي إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.
4المخاطر البيئية:غالبًا ما توجد مفاتيح انقطاع الجهد العالي في البيئات الخارجية ، حيث يمكن أن تتعرض لظروف الطقس القاسية ، مثل الرياح القوية والمطر الغزير والصواعق البرقية.هذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.
