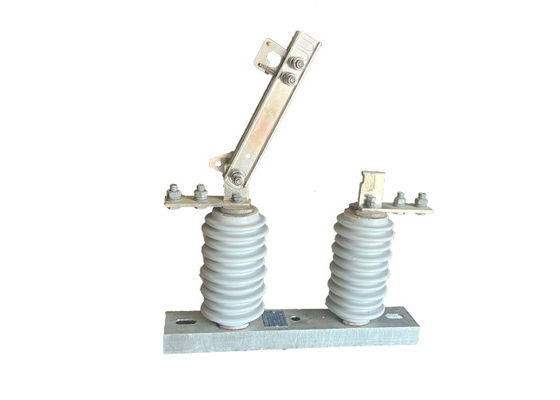

مفتاح العصا الخارجي 1 قطب عازل كهربائي مُتحكم به تلقائيًا مثبت لخطوط الطاقة الجوية
وصف المنتج:
عازل كهربائي عالي الجهد هو مفتاح كهربائي يستخدم لعزل دائرة عالية الجهد أحادية المرحلة من مصدر الطاقة.يستخدم عادة في أنظمة توزيع الطاقة لتوفير وسيلة آمنة لقطع الطاقة من قسم معين من الدائرة لأغراض الصيانة أو الإصلاحيتكون المفتاح عادة من مجموعة من الاتصالات التي يمكن فتحها أو إغلاقها يدوياً أو تلقائياً ، اعتماداً على التطبيق. عندما يكون المفتاح في الموقف المغلق ،التيار يمكن أن يتدفق من خلال الدائرة، وعندما يكون المفتاح مفتوحا، يتم فصل الدائرة من مصدر الطاقة.
عادة ما يتم تجهيز مفتاح العزل بمجموعة من الاتصالات التي يمكن تشغيلها يدويًا أو تلقائيًا ، اعتمادًا على متطلبات التطبيق والنظام المحددة.من خلال فتح أو إغلاق هذه الاتصالات، يقوم المفتاح بالتحكم في تدفق التيار في الدائرة. عندما يتم إغلاق المفتاح ، يتم توصيل الدائرة بمصدر الطاقة ، مما يسمح للتيار بالتدفق. وعكس ذلك ، عندما يتم فتح المفتاح ، يتم تحديد التيار.يتم فصل الدائرة عن مصدر الطاقة، مقاطعة فعالة لتدفق التيار.
الميزة:
1هيكل بسيط: تم تصميم مفتاح العزل مع هيكل بسيط ، مما يسهل فهمه وتشغيله.
صيانة منخفضة: نظرًا لتصميمها وبناءها ، يتطلب مفتاح العزل الحد الأدنى من الصيانة ، مما يقلل من الحاجة إلى عمليات فحص وإصلاح متكررة.
2خطية كسر وإغلاق عالية: يحتوي مفتاح العزل على خطية كسر وإغلاق ممتازة ، مما يضمن تشغيل سلس وموثوق به أثناء عمليات التبديل.
3موثوقية عالية: تم بناء المفتاح لتوفير أداء موثوق به ، مما يقلل من خطر حدوث خلل أو فشل أثناء التشغيل.
4مقارنة بالمعايير الدولية: يلبي مفتاح العزل من سلسلة GW9-12 ((W) أو يتجاوز مستوى المنتجات المماثلة على الصعيدين المحلي والدولي.ضمان توافقها وتنافسيتها في السوق.
الهيكل:
1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.
2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.
3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات الطرف المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.
4الأجهزة: تستخدم الأجهزة مثل المسامير والمحار والغسالات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.
أغطية التركيب: تستخدم أغطية التركيب لحماية الأغطية المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.
5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.
نصائح السلامة:
1إجراء الاختبارات والصيانة الروتينية على المفتاح لضمان عمله السليم. وهذا يشمل اختبار مقاومة العزل في المفتاح، والتحقق من تشغيل أقفال السلامة،والتحقق من أي تسخين غير طبيعي أو اهتزازات.
2تنفيذ إجراء قفل / تعليق قبل إجراء أعمال الصيانة أو الإصلاح على المفتاح.هذا الإجراء يتضمن قفل وتسمية المفتاح لمنع الطاقة العرضية أثناء القيام بالعمل، مما يوفر طبقة إضافية من السلامة.
3توفير تدريب كاف للموظفين الذين سيقومون بتشغيل أو العمل على المفتاح. يجب أن يشمل التدريب إجراءات التعامل والتشغيل والصيانة المناسبة.بالإضافة إلى المخاطر المحتملة المرتبطة بالتبديل.
4تنفيذ نظام شامل لإدارة السلامة يتضمن عمليات تدقيق سلامة منتظمة وتقييمات المخاطر وتقارير الحوادث.يساعد هذا النهج الاستباقي للسلامة في تحديد المخاطر المحتملة ومعالجتها قبل أن تؤدي إلى حوادث أو إصابات.
5تأكد من وجود أنظمة التهوية والتبريد المناسبة لمفتاحات عزل الجهد العالي الموجودة في المساحات المغلقة أو المقيدة.تساعد التهوية المناسبة على إبعاد الحرارة ومنع التبديل من الإفراط في الحرارة، والتي يمكن أن تؤدي إلى خلل أو حتى الحرائق.
الحالة:
1الارتفاع لا يتجاوز 1000 متر
2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛
3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m/s)
4. إن شدة الزلزال لا تتجاوز 8 درجات
5.وضع العمل بدون اهتزازات عنيفة متكررة
6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية
والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل
7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
