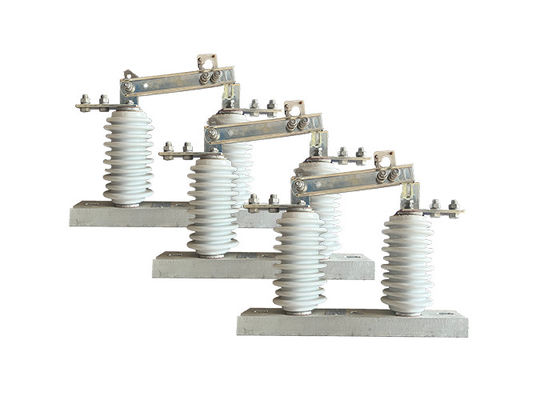

12 كيلو فولت 630A محطّل الحمولة مفاتيح فك الاتصال سهلة التشغيل في الهواء الطلق عازل كهربائي مُستَخدَم ارتفاع أقصى 1000 متر

12 كيلو فولت 630A محطّل الحمولة مفاتيح فك الاتصال سهلة التشغيل في الهواء الطلق عازل كهربائي مُستَخدَم ارتفاع أقصى 1000 متر

وصف المنتج:

عازل كهربائي عالي الجهد هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة لعزل الدائرة من بقية النظام لأغراض الصيانة أو السلامة.يشير مصطلح "عمودي" إلى توجيه العزل، والتي يتم تركيبها عموديا على هيكل دعم.

عازلات الكهرباء عالية الجهد تستخدم عادة في أنظمة نقل وتوزيع عالية الجهد لعزل أقسام الشبكة لأعمال الصيانة أو الإصلاح.وهي مصممة للتعامل مع الكهرباء العالية والتيارات وغالبا ما يتم تثبيتها في أماكن خارجية.

عازلات الكهرباء عالية الجهد تتكون عادة من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هواء. عندما يكون العازل في وضع مغلق،الاتصالات في اتصال مع بعضها البعض، مما يسمح للتيار أن يتدفق من خلال الدائرة. عندما يتم فتح العزل، يتم فصل الاتصالات،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.

العازلات الكهربائية عالية الجهد هي مكون مهم لسلامة وموثوقية نظام الطاقة وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.

التطبيق:

1عزل الدوائر: تستخدم عازلات الكهرباء عالية الجهد في المقام الأول لعزل أجزاء من نظام الطاقة لأعمال الصيانة أو الإصلاح.هذا يسمح للعمال للعمل بأمان على الدائرة المعزولة دون خطر الصدمة الكهربائية أو غيرها من المخاطر الكهربائية.

2السلامة: كما تستخدم عازلات الكهرباء عالية الجهد كجهاز سلامة لحماية العمال والجمهور من المخاطر الكهربائية.العازلات الكهربائية عالية الجهد تمنع الاتصال العرضي بالأجزاء الحية للنظام وتقلل من خطر الحوادث الكهربائية.

3حماية الأخطاء: يمكن استخدام عازلات الكهرباء عالية الجهد أيضًا لحماية نظام الطاقة من الأخطاء ، مثل الاختصارات والحمل الزائد.العزل الكهربائي عالية الجهد يمنع العيب من الانتشار إلى أجزاء أخرى من النظام وتسبب المزيد من الأضرار.

4التبديل: يمكن استخدام العازلات الكهربائية عالية الجهد كجهاز التبديل للسيطرة على تدفق الطاقة في النظام.يمكن توجيه تدفق الطاقة إلى أجزاء مختلفة من النظام حسب الحاجة.

5الاختبار: يمكن استخدام عازلات الكهرباء عالية الجهد لأغراض الاختبار ، مثل قياس الجهد أو التيار في الدائرة ، أو اختبار أداء المكونات الأخرى في النظام.

الخصائص:

1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.

2البناء القوي: عادة ما تكون مفاتيح عزل الجهد العالي مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.

3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.

4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.

5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.

6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.

الهيكل:

1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.

2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.

3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات الطرف المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.

4الأجهزة: تستخدم الأجهزة مثل المسامير والمكسرات والشاشات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.

أغطية الارتباط: تستخدم أغطية الارتباط لحماية الارتباطات المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.

5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.

الحالة:

1الحد الأقصى للارتفاع في المنطقة المحددة لا يتجاوز 1000 متر فوق مستوى سطح البحر. هذا الحد من الارتفاع ذو صلة بتثبيت وتشغيل المعدات.

2درجة حرارة الهواء المحيط لها حدود معينة. يجب ألا تتجاوز الحد الأقصى لدرجة الحرارة +40 درجة مئوية، ويمكن أن تختلف الحد الأدنى لدرجة الحرارة اعتمادا على المنطقة المحددة. في المناطق العامة،يجب ألا تنخفض درجة الحرارة الأدنى إلى أقل من -30 درجة مئوية، بينما في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.

3يجب أن لا يتجاوز ضغط الرياح 700 باسكال (با) ، مما يتوافق مع سرعة الرياح التي تبلغ حوالي 34 متر في الثانية.هذا الحد يضمن أن المعدات يمكن أن تتحمل قوة الرياح دون المساس بوظائفها أو سلامة الهيكل.

4يجب أن لا تتجاوز شدة الزلزال 8 درجات. هذا يشير إلى أقصى شدة للنشاط الزلزالي التي يمكن للمعدات تحملها دون أن تتلف.قد يعتمد المقياس المحدد المستخدم لقياس شدة الزلزال على المنطقة أو البلد.

5يجب أن تكون بيئة العمل خالية من الاهتزازات العنيفة المتكررة. هذا الشرط يضمن أن المعدات تظل مستقرة وتعمل في ظل ظروف تشغيل طبيعية.الاهتزازات المفرطة يمكن أن تؤثر على أداء وعمر العزل.

6يجب تركيب عازلات النوع العادي في أماكن تبقى بعيدة عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار والمواد المتفجرة أو التآكلية الأخرى.هذه المواد يمكن أن يكون لها آثار ضارة على العزل والقدرات التوصيلية للمعزل، مما قد يضع أدائها وسلامتها في خطر.

7تم تصميم عازلات النوع المقاوم للتلوث لاستخدامها في المناطق ذات التلوث الشديد.يجب ألا يكون هناك وجود للمواد المتفجرة أو المواد التي يمكن أن تسبب الحريقهذا الشرط يضمن أن العازل يبقى آمنًا وفعاليًا على الرغم من الظروف البيئية الصعبة.

المعلمات التقنية:
