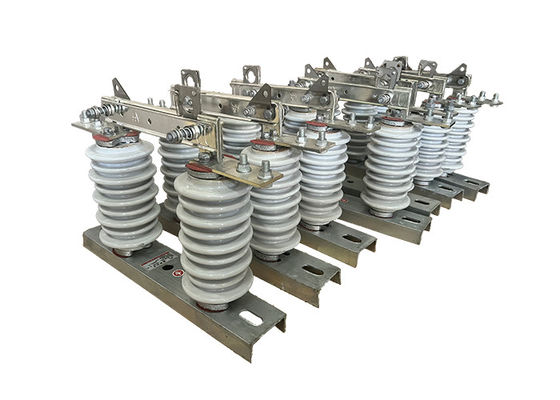

630A عازل التوتر العالي الصناعي مفتاح العصا العلوية مفتاح فاصل للكسر أو الاتصال
وصف المنتج:
مفتاح عزل الجهد العالي هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.
تم تصميم مفتاح عزل الجهد العالي ليتم تشغيله من قبل شخص واحد، مما يسهل الاستخدام والمناورة.يمكن تمديدها للوصول إلى المعدات الكهربائية، ومجموعة من المرفقات القابلة للتبادل ، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وخطوط الأرض.
تم تصميم مفتاح العزل لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات المشحونة بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.
الهيكل:
1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.
2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.
3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات الطرف المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.
4الأجهزة: تستخدم الأجهزة مثل المسامير والمكسرات والشاشات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.
أغطية الارتباط: تستخدم أغطية الارتباط لحماية الارتباطات المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.
5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.
التطبيق:
1 عزل المحطة الفرعية: في محطة فرعية ، تستخدم مفاتيح مفصلات الجهد العالي لقطع الاتصال بين المحولات ومفصلات الدوائر وغيرها من المعدات من نظام الطاقة للصيانة أو الإصلاح.
2 عزل خطوط الإرسال: يتم استخدام مفاتيح فاصل الجهد العالي لعزل أجزاء من خطوط نقل عالية الجهد للصيانة أو الإصلاح أو لمنع تدفق الطاقة أثناء حالات الطوارئ.
3 تحويل بنك المكثفات: في أنظمة الطاقة مع بنوك المكثفات ، يتم استخدام مفاتيح فاصل الجهد العالي لقطع ربط بنك المكثفات من نظام الطاقة للصيانة أو الإصلاح.
4 إزالة الحمل: في حالة الحمل الزائد أو أي حالة طارئة أخرى، يمكن استخدام مفاتيح فاصل الجهد العالي لإزالة الحمل عن طريق فصل أجزاء معينة من نظام الطاقة.
5 عزل الخطأ: يتم استخدام مفاتيح فاصل الجهد العالي لعزل الأجزاء المعطلة من نظام الطاقة لمنع تلف المعدات وضمان استمرارية إمدادات الطاقة.
العملية:
1 التحضير: قبل تشغيل المفتاح، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية.يجب فحص المفتاح لاكتشاف أي علامات على تلف أو ارتداء.
2 إغلاق المفتاح: لإغلاق المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح: لفتح المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المفتوح. هذا يفصل الدائرة عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس: عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح. لإدارة القوس،يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة: يجب على مشغلي مفاتيح قطع التيار العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. قد يشمل ذلك ارتداء معدات الحماية الشخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
