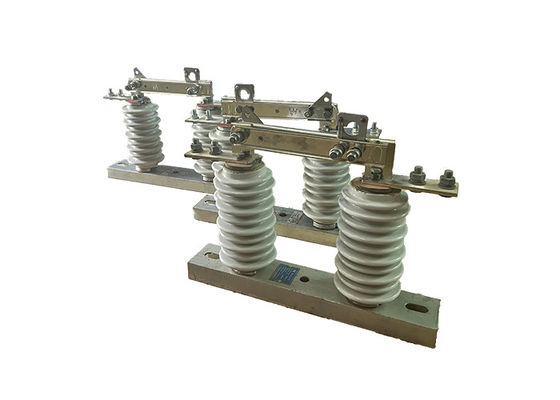

عازل الجهد العالي من مرحلة واحدة مفتاح البورسلين خارجية فراغ مقطع 1250A 12kV للمحطة الفرعية
وصف المنتج:
مفتاح عزل الجهد العالي هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.
تم تصميم مفتاح العزل ليتم تشغيله من قبل شخص واحد، مما يسهل الاستخدام والمناورة.يمكن تمديدها للوصول إلى المعدات الكهربائية، ومجموعة من المرفقات القابلة للتبادل ، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وخطوط الأرض.
تم تصميم مفتاح العزل لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات المشحونة بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.
الحالة:
1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.
1-إغلاق المفتاح:عندما يتم إغلاق المفتاح، يتم وضع الجزئين الموصلين للدارة في اتصال مع بعضهما البعض، مما يسمح للتيار الكهربائي أن يتدفق عبر الدائرة.
2-أفتح المفتاحعندما يتم فتح المفتاح ، يتم إنشاء فجوة هوائية بين الجزئين الموصلين للدارة ، مما يعزل المقطع بشكل فعال عن بقية النظام.هذا عادة ما يتم للسماح بالصيانة، إصلاح أو اختبار العمل أن يتم بأمان.
3.أرضي الدائرة:قبل أن يتم القيام بأي عمل على القسم المعزول من الدائرة، من المهم أن الأرض الدائرة لمنع أي شحنة كهربائية متبقية من التراكم.هذا عادة ما يتم باستخدام مفتاح الأرض أو الكترود الأرض.
من المهم أن نلاحظ أن تشغيل مفاتيح عزل الجهد العالي يجب أن يتم فقط من قبل موظفين مدربين ومؤهلين ،لأنها يمكن أن تشكل خطراً خطيراً على الصدمة الكهربائية أو الإصابة إذا تم التعامل معها بشكل غير صحيحبالإضافة إلى ذلك، من المهم اتباع جميع إجراءات السلامة والمبادئ التوجيهية عند العمل مع معدات الجهد العالي، بما في ذلك ارتداء الملابس والمعدات الواقية المناسبة.باستخدام أدوات معزولة، وضمان أن المنطقة خالية من أي مواد قابلة للاشتعال أو متفجرة.
1العزل: يستخدم المفتاح لعزل مرحلة واحدة من نظام الطاقة لأغراض الصيانة أو الإصلاح.
2تصنيف الجهد العالي: تم تصميم هذه المفاتيح للتعامل مع مستويات الجهد العالي ، والتي تتراوح عادةً من بضع كيلو فولت إلى عدة مئات من كيلو فولت.
3التشغيل اليدوي: يتم تشغيل المفتاح يدوياً باستخدام عصا خطاف أو رافعة. يجب تدريب المشغل على التشغيل الآمن للمفتاح.
4مؤشرات مرئية: بعض المفاتيح لديها مؤشرات مرئية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ، مما يسهل على المشغلين معرفة حالة الدائرة.
5المتانة: تم تصميم هذه المفاتيح لتحمل الظروف البيئية القاسية ، مثل درجات الحرارة الشديدة والرطوبة والمواد المآكلة.
6ميزات السلامة: تم تصميم المفتاح مع ميزات السلامة لحماية المشغلين من المخاطر الكهربائية ، مثل المواد العازلة التي تمنع الاتصال العرضي بالأجزاء الحية.
7الحجم المدمج: عادة ما تكون مفاتيح عزل الجهد العالي أحادية المرحلة صغيرة الحجم ويمكن تثبيتها في أماكن ضيقة.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
