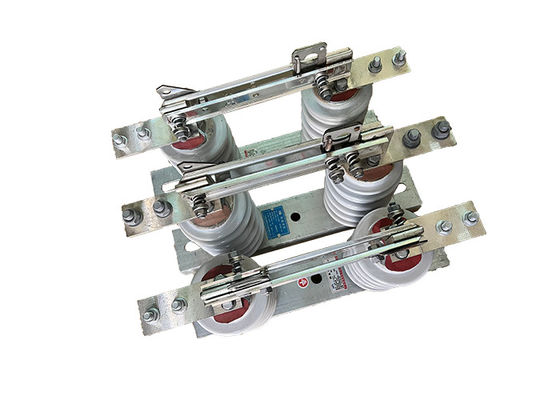

630A-1250A عازل صناعي عالية الجهد المفتاح المفتاحات المقطوعة المجموعة سهلة التثبيت تستخدم في نظام الطاقة
وصف المنتج:
مفتاح عزل الجهد العالي هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة لقطع مجموعة من الدوائر عن بقية النظام.يستخدم عادة في أنظمة توزيع الضغط المنخفض لعزل مجموعة من الدوائر لأعمال الصيانة أو الإصلاح.
تم تصميم مفتاح عزل الجهد العالي للتعامل مع عدة دوائر في وقت واحد ، مما يجعلها طريقة فعالة ومريحة لعزل مجموعة من الدوائر.عادة ما يتم تركيبها على هيكل دعم وتتكون من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هوائيةعندما يتم فتح مفتاح عزل الجهد العالي، يتم فصل الاتصالات، وقطع تدفق التيار من خلال الدوائر وعزل لهم من بقية النظام.
كما تم تصميمه للعمل بأمان وموثوقية في مجموعة متنوعة من الظروف البيئية،وهي خاضعة لمتطلبات اختبار وتصديق صارمة لضمان أدائها وسلامتهاإنه عنصر مهم في سلامة نظام الطاقة وموثوقيتها، مما يسمح بإجراء أعمال الصيانة أو الإصلاح بأمان على مجموعة من الدوائر دون تعطيل بقية النظام.
التطبيق:
1العزل:عندما يكون مفتاح العزل في الموقف المفتوح ، فإنه يخلق فجوة مادية في الدائرة الكهربائية ، والتي عزل الكهربائية قسم خط النقل على جانبي المفتاح.هذا يمنع الطاقة الكهربائية من التدفق من خلال الخط، والتي يمكن أن تساعد على الحماية من تلف المعدات أسفل التحول.
2حماية من التيار الكهربائي:غالبًا ما يستخدم مفتاح العزل جنبًا إلى جنب مع أجهزة إيقاف التيار الكهربائي ، والتي تم تصميمها للحماية من ارتفاعات التيار الكهربائي الناجمة عن ضربات البرق أو اضطرابات كهربائية أخرى.مزيج من مفتاح العزل وموقفي التموجات يساعد على الحماية من تلف المعدات عن طريق تحويل الطاقة الكهربائية الزائدة بعيدا عن خطوط النقل.
3سلامة الصيانة:من خلال توفير انقطاع مرئي في خط النقل، يساعد مفتاح العزل على ضمان أن طاقم الصيانة يمكن أن يعمل بأمان على الخط دون خطر الصعق الكهربائي.هذا يساعد على حماية كل من المعدات والأشخاص الذين يعملون عليها.
الخصائص:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح العزل عالية الجهد مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
مخاطر السلامة:
الصدمة الكهربائية: يمكن أن توفر مفاتيح فصل الجهد العالي صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.
2قوس فلاش: عندما يتم فتح مفاتيح فصل الجهد العالي، يمكن أن يحدث فلاش قوس، والذي يمكن أن يطلق كمية كبيرة من الطاقة في شكل الحرارة والضوء والضغط. وهذا يمكن أن يسبب حروق،تلف العين، وإصابات أخرى.
3عطل المعدات: يمكن أن تفشل مفاتيح فك التوتر العالية إذا لم يتم صيانتها بشكل صحيح أو إذا كانت محملة بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.
4المخاطر البيئية: غالبًا ما توجد مفاتيح انقطاع الجهد العالي في بيئات في الهواء الطلق، حيث يمكن أن تتعرض لظروف الطقس القاسية، مثل الرياح القوية، والأمطار الغزيرة،والبرق يضربهذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
