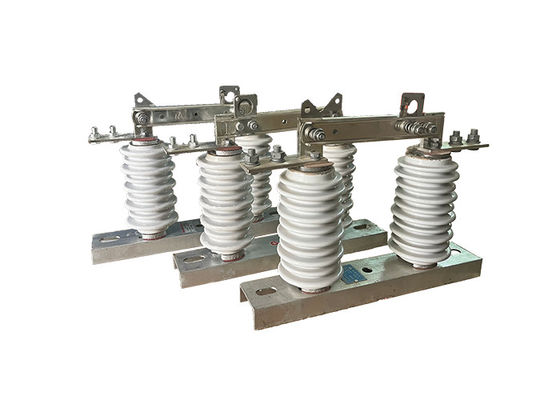

تحميل الزيادة عازل الجهد العالي التبديل عقدة الخطاف فصل التبديل الكهربائية تشغيل المحطة الفرعية الصناعية المستخدمة

تحميل الزيادة عازل الجهد العالي التبديل عقدة الخطاف فصل التبديل الكهربائية تشغيل المحطة الفرعية الصناعية المستخدمة

وصف المنتج:

عادة ما تستخدم مفاتيح عزل الجهد العالي في أنظمة نقل وتوزيع الجهد العالي لعزل أقسام الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.

وهي مصممة للتعامل مع التوترات والتيارات العالية، وغالبا ما يتم تثبيتها في أماكن في الهواء الطلق، حيث تتعرض لظروف بيئية قاسية، مثل درجات الحرارة القاسية، والرياح,المطر، والغبار. لذلك، تم بناؤها لتحمل هذه الظروف وغالبا ما تكون مصنوعة من مواد دائمة مثل الصلب أو الألومنيوم.

تتوفر مفاتيح العزل عالية الجهد في أنواع وتكوينات مختلفة ، اعتمادًا على التطبيقات والمتطلبات المحددة. على سبيل المثال ، تم تصميم بعض مفاتيح العزل للاستخدام في الأماكن المغلقة ،بينما البعض الآخر مناسب للاستخدام في الهواء الطلقبعضها مصمم للعمل يدوياً، في حين أن البعض الآخر أوتوماتيكي ويمكن تشغيله عن بعد.

بالإضافة إلى وظيفتها الأساسية في عزل الدوائر ، فإن مفاتيح العزل لديها ميزات مهمة أخرى ، مثل توفير إشارة بصرية لحالتها (مفتوحة أو مغلقة) ،وضمان أن الدائرة لا يتم تشغيل عندما معزول مفتوح.

التطبيق

1شبكات الكهرباء: يعد مفتاح العزل الرأسي العالي الجهد المرفق مكونًا حاسمًا في شبكات الكهرباء ، حيث يستخدم لعزل أقسام خطوط النقل للصيانة أو الإصلاح.هذا يساعد على ضمان أن شبكة الكهرباء تبقى فعالة وموثوقة، حتى أثناء عمليات الصيانة أو الإصلاح.

2المحطات الفرعية الكهربائية: يتم استخدام مفتاح العزل الرأسي العالي الجهد في المحطات الفرعية الكهربائية.عندما تستخدم لعزل المحولات الفردية أو المعدات الأخرى للصيانة أو الإصلاحهذا يساعد على ضمان أن المحطة الفرعية تبقى تعمل وموثوق بها، حتى خلال أنشطة الصيانة أو الإصلاح.

3أنظمة الطاقة المتجددة: يستخدم مفتاح العزل الرأسي الشعبي العالي الجهد أيضًا في أنظمة الطاقة المتجددة ، مثل محطات الطاقة الرياحية والشمسية ،لعزل مقاطع خطوط النقل للصيانة أو الإصلاحهذا يساعد على ضمان أن نظام الطاقة المتجددة لا يزال يعمل وموثوق به، حتى خلال أنشطة الصيانة أو الإصلاح.

العملية:

مفتاح عزل الجهد العالي يفصل الجزء الموصل عن القاعدة باستخدام عازل لضمان مسافة عزل عمل طبيعية وتثبيت الجزء الموصل، عازل،والقاعدة كجهاز تبديل متكاملعندما يكون في الموقف المفتوح ، هناك فجوة مرئية و مسافة عزل كسر مناسبة لتحمل الجهد العامل الطبيعي. عندما يكون في الموقف المغلق ،يمكن أن تحمل بشكل موثوق التيار العادي للعمل وتيار الخطأ للاختصاربسبب وجود جهاز إطفاء قوس مخصص، فإنه يمكن استخدامه فقط لتبديل الدوائر مع الجهد ولكن بدون حمولة.يتم تنفيذ عمليات فتح وإغلاق باستخدام خطاف عازل لسحب أو دفع الثقب الدائري في القفل، مما يسبب انفصال خطاف القفل الديناميكي والانخراط مع خطاف القفل الثابت.

الحالة:

1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.

المعلمات التقنية:
