وصف المنتج:

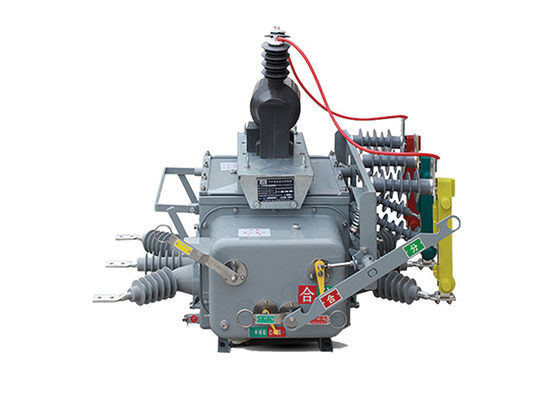

ZW20-12 ((F) مكسر الدائرة الفراغية عالية الجهد هو جهاز متعدد الاستخدامات وذكي يجمع بين وظائف مكسر الفراغ ، ومفتاح الحمل الفراغ ، وإعادة الإغلاق ، والقسم.وهي مصممة للاستخدام في شبكات توزيع 10kV و 13kVخاصة في شبكات الكهرباء في المدن والريف

تشمل المكونات الرئيسية لقطع الدوائر ZW20-12 ((F) مقطع فراغ ، ومدير CH-40 ، ومحول الجهد الخارجي.مكسّر الفراغ مسؤول عن قطع وتصميم دوائر كهربائية، في حين أن جهاز التحكم CH-40 يوفر وظائف حماية ومراقبة ذكية. يساعد محول الجهد الخارجي في قياس الجهد بدقة لأغراض التحكم والرصد.

خصائص جهاز التحكم:

أجهزة التحكم في المحطة الذكية لديها وظائف مثل الحماية والتحكم التلقائي والفحص / الاستفسار والاتصال وإدارة البرمجيات.

1وظائف شاملة:

• تنفيذ وظائف مختلفة مثل حماية الدوائر والتحكم عن بعد والإنذار والرصد عن بعد.

2- تكلفة منخفضة وعملية:

• لا حاجة إلى أي استثمار في أجهزة الاتصالات في شبكات GSM. ببساطة شراء بطاقة SIM وتفعيل خدمات الرسائل القصيرة.

3تدابير أمنية متعددة:

• استخدام الهواتف المحمولة المخصصة، وتشفير المعلومات، والتحقق من كلمة المرور، وغيرها من التدابير الأمنية.

• يمكن لوحدة GSM تحديد رقم الهاتف المحمول وقبول الأوامر فقط من الهاتف المرتبط.

• رسائل التواصل للتحكم عن بعد والأوامر الأخرى مشفرة.

• يتبع طريقة التحكم عن بعد المحددة مسبقاً للتأكيد والتنفيذ والتحقق لضمان أمن التحكم في النظام ومنع الأخطاء.

4تكوين نظام بسيط:

• لا حاجة لتثبيت أي خطوط اتصالات أو خطوط اتصالات تحليل الأخطاء.

• ما عليك سوى تثبيت محطة الرصد الذكية للرسائل القصيرة بشكل صحيح، وإدخال بطاقة سيم، وتعيين رقم الهاتف المحمول المحدد، وسيبدأ النظام بالعمل.

5مراقبة الهاتف المحمول في أي وقت وفي أي مكان

• يمكن القيام بمراقبة ومشاهدة في الوقت الفعلي في أي مكان مع إشارة، دون الحاجة إلى موظفين موقفين للمراقبة.


الخصائص:

1القدرة العالية على الكسر: قادرة على قطع التيارات العالية للخطأ وحماية النظام الكهربائي من ظروف التيار الزائد.

2التصميم المدمج: تم تصميم المفتاح ليكون مضغوطًا وتوفير المساحة ، مما يجعله مناسبًا لبيئات التثبيت المختلفة.

3أداء موثوق به: توفر تكنولوجيا مقاطع الفراغ المستخدمة في المفتاح عمليات التبديل الموثوقة وأقل متطلبات الصيانة.

4عمر كهربائي و ميكانيكي طويل: تم تصميم المفتاح ليكون له عمر تشغيلي طويل ، مع صمود و متانة عالية.

5ميزات الحماية: يمكن أن تشمل ميزات مثل حماية التيار الزائد، وحماية الدائرة القصيرة، وغيرها من التدابير الوقائية لحماية النظام الكهربائي.

6التحكم عن بعد والرصد: قد تقدم بعض نماذج سلسلة ZW20 قدرات التحكم عن بعد والرصد ، مما يسمح بالعمل المريح ورصد الحالة.




الظروف البيئية:

1تم تصميم مفكك الدوائر الفراغية التلقائي ZW20-12 ((F) للعمل بشكل موثوق في نطاق واسع من درجات حرارة الهواء المحيط، من -40 °C إلى +70 °C.هذا التسامح في درجة الحرارة يضمن أن مفك الدوائر يمكن أن تعمل بفعالية في مختلف الظروف المناخية.

2.المقطع مناسب للتثبيت على ارتفاعات لا تتجاوز 3000 متر فوق مستوى سطح البحر. تتيح هذه التوافقات الارتفاعية توزيع مرن في مواقع جغرافية مختلفة.

3تم بناء مفكّك الدوائر ZW20-12 ((F) لمقاومة تلوث الهواء المحيطي الناجم عن الغبار، الدخان، الغازات التآكلية، البخار، أو رش الملح.صممت لتلبية معايير مستوى التلوث من الفئة الرابعة، مما يضمن أن مفك الدوائر يبقى مرنًا وتشغيليًا حتى في البيئات الصعبة والآكل.

4مع أقصى سرعة الرياح متسامحة 34 م / ثانية (ما يعادل 700 با على سطح الاسطوانة) ، يمكن أن يواجه مفك الدوائر الرياح القوية دون المساس بأدائه أو استقراره.هذه المقاومة سرعة الرياح يضمن التشغيل الموثوق بها من مفك الدوائر خلال الظروف الجوية القاسية.

5تم تصميم مفصل الدوائر لتقليل تأثير الاهتزازات الخارجية أو حركات الأرض على أدائها.بنيتها وآلياتها الداخلية مصممة لاستيعاب وتخفيف الاهتزازات، مما يضمن أن مفك الدوائر لا يتأثر بالاضطرابات الخارجية.

6تم تصميم مفكّك الدائرة ZW20-12 ((F) للحد من التداخل الكهرومغناطيسي المُحفّز (EMI) في النظام الثانوي. لا يتجاوز نطاق EMI المُحفّز في النظام الثانوي 1.6kV,ضمان عدم إنتاج مفكّك الدوائر اضطرابات كهرومغناطيسية مفرطة يمكن أن تتداخل مع تشغيل معدات أخرى متصلة.




المعلمات التقنية:

المعلم التقني للمراقب:
