630A عالية الجهد التيار المتردد قطب مرفق مفصل الدوائر قوي كفاءة عالية مستخدمة مفصل الدوائر الفراغ قوي
وصف المنتج:

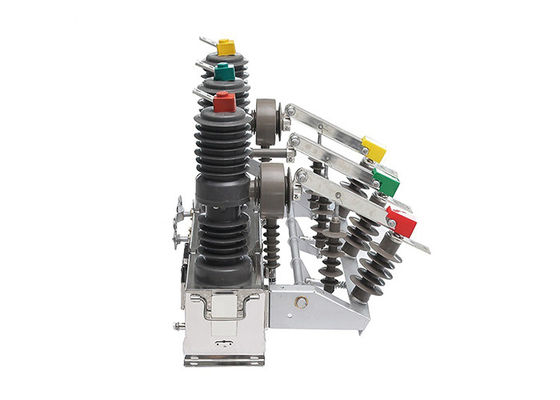

مقطع الدوائر المثبت على قطب ZW32-12 مصمم خصيصاً للبيئات الخارجيةمما يسمح لها بمقاومة مختلف الظروف الجوية القاسية مثل المطر، الرطوبة، والدرجات الحرارية القصوى. وهذا يضمن التشغيل الموثوق به وطول العمر في المنشآت الخارجية.
قادرة على كسر وإغلاق تيارات الحمل بشكل فعال ، وتيارات الإفراط في الحمل ، وتيارات الدائرة القصيرة في الأنظمة الإلكترونية.ضمان السلامة والعمل السليم للنظام الكهربائي.
بالإضافة إلى المحطات الفرعية ، يجد مقطع الدوائر الفراغ ZW32-12 تطبيقًا واسعًا في المؤسسات الصناعية والتعدينية.أنها توفر حماية موثوقة والتحكم في أنظمة التوزيع من هذه المنشآت، حماية المحركات والمحولات وغيرها من المعدات الكهربائية من التيار الزائد والدائرة القصيرة.هذا يسهم في الحفاظ على إمدادات طاقة مستقرة وآمنة في العمليات الصناعية والتعدينية.
تم تصميمه خصيصًا للتعامل مع العمليات المتكررة في شبكات الكهرباء الريفية. إنه بمثابة مفتاح قسمي ، مما يسمح بتقسيم شبكة الكهرباء بكفاءة. عند تجهيزها بجهاز تحكم,يمكنها من أتمتة شبكة التوزيع، مما يحسن من موثوقية وكفاءة نظام الطاقة الريفية.
مع تثبيت جهاز تحكم، يمكن لقطاع التقطيع الفراغ ZW32-12 دمجها بسلاسة في عمليات شبكة الكهرباء.و أتمتة شبكة التوزيعتحسين أداء النظام وتسهيل إدارة الطاقة الفعالة.
التطبيق:
1المؤسسات الصناعية والتعدينية: يستخدم مقسمة ZW32-12 الكهربائية في أنظمة توزيع المؤسسات الصناعية والتعدينية لحماية المحركات والمحولاتومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
2المباني التجارية: يستخدم المقطع الكهربائي أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها. وهو يضمن التشغيل الآمن والموثوق به للأنظمة الكهربائية ،منع تلف المعدات وتقليل وقت التوقف إلى الحد الأدنى.
3صناعة النفط والغاز: يستخدم المقطع الكهربائي في صناعة النفط والغاز لحماية المعدات الكهربائية في المصافي وأنابيب الأنابيب والمنصات البحرية.يضمن العمل الآمن في البيئات الخطرة ويحمي من الأخطاء الكهربائية المحتملة.
4أنظمة الطاقة المتجددة: يتم استخدام ZW32-12 عادة في أنظمة الطاقة المتجددة مثل محطات الطاقة الشمسية ومزارع الرياح.يوفر الحماية والتحكم في توزيع الطاقة المولدة من مصادر متجددةلضمان تشغيل فعال وموثوق بالنظام.
الخصائص:
1هيكل مغلق بالكامل من نوع العمود ثلاثي المراحل مع أداء سد عالي.
A. أداء كسر ثابت وموثوق به ، لا يوجد مخاطر احتراق أو انفجار ؛ خالية من الصيانة ، صغيرة الحجم ، خفيفة الوزن ، وطويلة العمر.
B. أداء قوي لمنع الرطوبة والطوفان ، وخاصة مناسبة للاستخدام في المناطق الباردة أو الرطبة.
ج: المواد المستوردة ذات الأداء العازل الجيد، مقاومة درجات الحرارة العالية، مقاومة الأشعة فوق البنفسجية، ومقاومة الشيخوخة.
2آلية تشغيل ربيعية مصغرة فعالة وموثوقة
A.محرك تخزين الطاقة لديه استهلاك طاقة منخفض لعمليات الافتتاح والإغلاق. تتبنى الآلية طريقة نقل مباشرة مع عدد أقل من المكونات ، مما يؤدي إلى موثوقية عالية.
B. يتم وضع آلية التشغيل في صندوق مغلق لمنع الصدأ بشكل فعال وتحسين موثوقية الآلية.
3تحكم مريح ومرن وأداء مزيج حر.
A. يمكن تشغيله يدوياً للكسر أو بالكهرباء لفتحها وإغلاقها ، وكذلك التحكم بها عن بعد من موقع بعيد.
ب. يمكن أن تكون مقترنة مع جهاز تحكم ذكي لتحقيق أتمتة التوزيع أو جنبا إلى جنب مع جهاز تحكم إعادة إغلاق لتشكيل إعادة إغلاق أو قسم تلقائي.
C. يمكن تجهيزها بمحولات تيار ثنائية أو ثلاثية المراحل لحماية التيار الزائد أو الدائرة القصيرة.
D. يمكن أن توفر إشارات الاستحواذ على التيار للجهاز التحكم الذكي ويمكن تجهيزها بمحولات التيار القياسية وفقًا لمتطلبات المستخدم.
E. يمكن تجهيزها بمفتاح عزل ثلاثي المراحل مع جهاز إغلاق مكافحة سوء التشغيل المدمج.يمكن أيضا تثبيته مع عازلات عمود عازل لسهولة الصيانة.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
الهيكل:
يتكون مفتاح وقف الحمل من عمود وقاعدة وتعليقات للتركيب والتثبيت والرفع.
1. عقدة عالية الجهد تحميل مفاتيح كسر مجهزة مع مفارق فراغ لديها أداء كسر مستقرة وموثوقة ، لا خطر الإشتعال والانفجار ، والسلامة ، وخالية من الصيانة ، حجم صغير ،خفيفة الوزن وطويلة العمر، إلخ
الخصائص
2. مفتاح وقف الحمل مغلق بالكامل ، مع ضيق جيد ، مقاومة للرطوبة و dehumidifying. وهو مناسب للاستخدام في المنطقة الساخنة والرطبة.
3يمكن تشغيل إغلاق وفتح مفتاح وقف الحمل يدويًا أو كهربائيًا أو عن بعد.
4آلية التشغيل جديدة، بسيطة وموثوقة، حجم صغير، الحياة الميكانيكية تصل إلى 10،000 مرة، محرك تخزين الطاقة هو محرك مغناطيس دائم DC،مستوى الجهد هو -220V-110V-48V-24V والتي يمكن اختيارها.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
