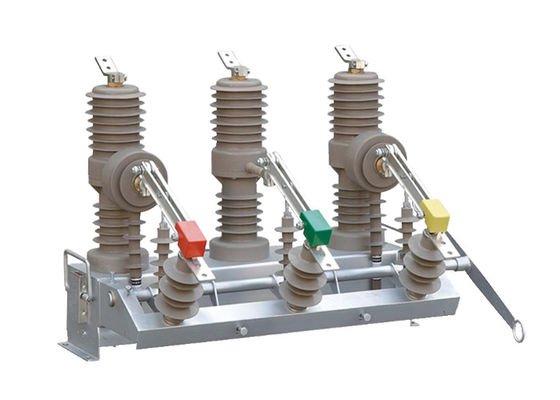

مفك الدوائر المترددة القوية المثبتة على القطب الفولاذ المقاوم للصدأ القاعدة مفك الدوائر الفارغة مع أجهزة استشعار تسلسل صفر
وصف المنتج:
ZW32-12 قطاع حلقات مثبت على القطب هو عبارة عن جهاز توزيع خارجي ثابت الجهد 12KV ، ثلاثي المراحل AC 50Hz. يتم استخدامه أساسا لقطع وإغلاق تيار الحمل ،التيار الزائد والتيار الدائري القصيرنموذج المنفعة مناسب للحماية والتحكم في نظام التوزيع للمحطات الفرعية والمؤسسات الصناعية والتعدينية ،و الأماكن التي تعمل فيها شبكة الطاقة الريفية بشكل متكررويمكن أيضا تشغيل المفتاح المقطوع من شبكة الكهرباء، وبعد تثبيت جهاز التحكم، فإنه يمكن أن يدرك أتمتة شبكة التوزيع.
الميزة:
1التصميم المدمج: تم تصميم مفكّك الدوائر الفراغية ZW32-12 بحجم صغير، مما يسمح باستخدام الفضاء بكفاءة في المنشآت الكهربائية.تصميمها المدمج يجعلها مناسبة للتركيبات حيث المساحة محدودة، مثل في محطات فرعية صغيرة أو غرف أجهزة التوزيع.
2البناء الخفيف: يتم بناء مفكّك الدوائر ZW32-12 باستخدام مواد خفيفة الوزن، مما يقلل من وزنه الإجمالي. هذا البناء الخفيف يسهل التعامل معه، ونقله.,وتثبيت، وتقليل الجهد البدني المطلوب خلال إجراءات التثبيت والصيانة.
3التشغيل الخالي من الصيانة: تم تصميم مفصل الدوائر الفراغية ZW32-12 للعمل الخالي من الصيانة.التي لا تتطلب صيانة منتظمة أو استبدال وسائل إطفاء القوسهذه الميزة تقلل من الحاجة إلى أنشطة الصيانة الروتينية، وتوفير الوقت والموارد.
4تدابير مكافحة التكثيف: يحتوي مفكّك الدوائر ZW32-12 على تدابير مكافحة التكثيف لمنع تراكم الرطوبة والتكثيف داخل المعدات.قد تشمل هذه التدابير استخدام مواد مقاومة للرطوبةتقنيات الختم وأنظمة التهوية لضمان التشغيل الموثوق به حتى في البيئات الرطبة.
5المقاومة للظروف الجوية السيئة والبيئات القذرة: تم تصميم مفك الدوائر ZW32-12 لمقاومة الظروف الجوية السيئة والبيئات القذرة.تم بناؤه بمواد قوية ومستحضرات واقية تمنح مقاومة للرطوبةهذا يضمن موثوقية و أداء مفكّك الدوائر ، حتى في بيئات خارجية صعبة أو صناعية.
الخصائص:
1هيكل مغلق بالكامل من نوع العمود ثلاثي المراحل مع أداء سد عالي.
A. أداء كسر مستقر وموثوق به ، لا يوجد مخاطر احتراق أو انفجار ؛ خالية من الصيانة ، صغيرة الحجم ، خفيفة الوزن ، وطويلة العمر.
B.أداء قوي لمنع الرطوبة والطوفان ، وخاصة مناسبة للاستخدام في المناطق الباردة أو الرطبة.
ج: المواد المستوردة ذات الأداء العازل الجيد، مقاومة درجات الحرارة العالية، مقاومة الأشعة فوق البنفسجية، ومقاومة الشيخوخة.
2آلية تشغيل ربيعية مصغرة فعالة وموثوقة
A.محرك تخزين الطاقة لديه استهلاك طاقة منخفض لعمليات فتح وإغلاق؛ تتبنى الآلية طريقة نقل مباشرة مع عدد أقل من المكونات، مما يؤدي إلى موثوقية عالية.
B. يتم وضع آلية التشغيل في صندوق مغلق لمنع الصدأ بشكل فعال وتحسين موثوقية الآلية.
3تحكم مريح ومرن وأداء مزيج حر.
A. يمكن تشغيلها يدوياً للكسر أو بالكهرباء لفتحها وإغلاقها، وكذلك التحكم بها عن بعد من موقع بعيد.
ب. يمكن أن يكون مقتربا مع جهاز تحكم ذكي لتحقيق أتمتة التوزيع أو مجتمعة مع جهاز تحكم إعادة إغلاق لتشكيل إعادة إغلاق أو قسم تلقائي.
C. يمكن تجهيزها بمحولات تيار ثنائية أو ثلاثية المراحل لحماية التيار الزائد أو الدائرة القصيرة.
D. يمكن أن توفر إشارات الاستحواذ على التيار للجهاز التحكم الذكي ويمكن تجهيزها بمحولات التيار القياسية وفقًا لمتطلبات المستخدم.
E. يمكن تجهيزها بمفتاح عزل ثلاثي المراحل مع جهاز إغلاق مكافحة سوء التشغيل المدمج.يمكن أيضا تثبيته مع عازلات عمود عازل لسهولة الصيانة.
الهيكل:
يتكون مفتاح وقف الحمل من عمود وقاعدة وتعليقات للتركيب والتثبيت والرفع.
1. عقدة عالية الجهد تحميل مفاتيح كسر مجهزة مع مفارق فراغ لديها أداء كسر مستقرة وموثوقة ، لا خطر الإشتعال والانفجار ، والسلامة ، خالية من الصيانة ، حجم صغير ،خفيفة الوزن وطويلة العمر، إلخ
الخصائص
2. مفتاح وقف الحمل مغلق بالكامل ، مع ضيق جيد ، مقاومة للرطوبة و dehumidifying. وهو مناسب للاستخدام في المنطقة الساخنة والرطبة.
3يمكن تشغيل إغلاق وفتح مفتاح وقف الحمل يدويًا أو كهربائيًا أو عن بعد.
4آلية التشغيل جديدة، بسيطة وموثوقة، حجم صغير، الحياة الميكانيكية تصل إلى 10،000 مرة، محرك تخزين الطاقة هو محرك مغناطيس دائم DC،مستوى الجهد هو -220V-110V-48V-24V والتي يمكن اختيارها.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
