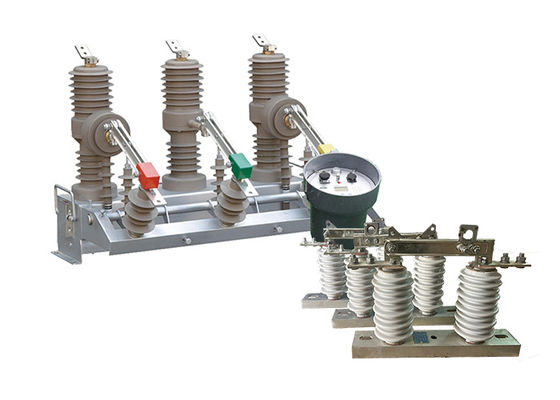

15kV HV قطب مثبت مفك الدوائر التلقائية إعادة ضبط مفك الدوائر لنظام التوزيع مع عصا الخطاف السيراميكية
وصف المنتج:
مفك الدوائر المثبت على القطب ZW32-12 هو معدات توزيع قوية مصممة للتطبيقات الخارجية. يعمل عند فولتة مقياسية تبلغ 12 كيلو فولت وتردد التيار المتردد ثلاثي المراحل 50 هرتز.يتم استخدام هذا المقطع في المقام الأول لقطع وإغلاق تيار الحمل، وتيار الإفراط، وتيار الدائرة القصيرة داخل الأنظمة الإلكترونية.
إحدى المزايا الرئيسية لقطع الدوائر ZW32-12 هي تنوعها. وهي تستخدم على نطاق واسع في بيئات مختلفة ، بما في ذلك المحطات الفرعية ، وأنظمة توزيع المؤسسات الصناعية والتعدينية ،وشبكات الطاقة الريفيةهذا يجعلها خيار مناسب لمجموعة واسعة من تطبيقات الحماية والتحكم.
بالإضافة إلى ذلك، يمكن أن يعمل مقطع ZW32-12 كمفتاح قسمي، مما يسمح بتشغيل شبكة الكهرباء بكفاءة.يمكن عزل أقسام محددة من شبكة التوزيع لأغراض الصيانة أو معالجة الأخطاء.
لتعزيز وظائفها بشكل أكبر، يمكن دمج مفكّك الدوائر ZW32-12 مع جهاز تحكم.تسهيل التحكم عن بعد، ومراقبة، وتشغيل الآلي للقطارات. هذه الميزة تساهم في الكفاءة العامة وموثوقية شبكة التوزيع.
عصا الخطاف من سلسلة GW9-10 هي نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.
الـعصا الزنادتم تصميمه ليتم تشغيله من قبل شخص واحد ، مما يسهل الاستخدام والمناورة. وهو يتكون من عمود تلسكوبي من ألياف الزجاج ، والذي يمكن تمديده للوصول إلى المعدات الكهربائية ،ومجموعة من المرفقات القابلة للتبادل، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وخطوط التربة.
صممت عصا الخطاف لتوفير انقطاع مرئي في الدائرة الكهربائية، مما يساعد على الحماية من الاتصال العرضي مع المعدات التي تعمل بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
مقدمة التحكم:
يدعم جهاز التحكم الاتصالات عبر واجهة 485/232 ، مما يسمح بالمراقبة والتحكم عن بعد. يمكن أيضًا التواصل عبر الألياف الضوئية أو الاتصالات اللاسلكية.
عندما يتم الكشف عن مفتاح ثقيل ، يساعد الجهاز تلقائيًا في تسريع عملية التشغيل في حالة وجود عطل دائم. هذه الميزة تساعد على حماية النظام من الضرر في مثل هذه الحالات.
إغلاق وإعادة إغلاق عن بعد / يدوي: المستخدم لديه خيار إغلاق وإعادة إغلاق الدائرة عن بعد أو يدويا.إذا نسي المستخدم إزالة مفتاح الأرض عند استعادة الطاقة بعد إصلاح خط، يمكن للجهاز تسريع عملية التشغيل لضمان السلامة.
يسمح بتعديل ثلاثة أوقات تأخير إعادة الإغلاق. توفر هذه الميزة المرونة في تحديد التأخير المناسب قبل إعادة إغلاق الدائرة بعد عطل.
تتضمن دائرة إغلاق القفز في جهاز التحكم تصميمًا مضادًا لسوء التشغيل. وتشمل وظيفة مضادة للقفز لمنع الإغلاق غير المقصود للدائرة.
يمكن للمتحكم التمييز بين الأخطاء داخل المنطقة وخارج المنطقة بناءً على التيار الصفري.هذه القدرة تساعد على تحديد موقع الأخطاء وتمكن من استكشاف المشاكل والصيانة أكثر استهدافا.
الوقاية من سوء التشغيل: تم تصميم مفتاح التحكم عن بعد لمنع سوء التشغيل. هذه الميزة التصميمية تضمن عدم إطلاق المفتاح عن طريق الخطأ ،مما يقلل من خطر الإجراءات غير المقصودة.
الهيكل:
يتكون مفتاح وقف الحمل من عمود وقاعدة وتعليقات للتركيب والتثبيت والرفع.
1. عقدة عالية الجهد تحميل مفاتيح كسر مجهزة مع مفارق فراغ لديها أداء كسر مستقرة وموثوقة ، لا خطر الإشتعال والانفجار ، والسلامة ، وخالية من الصيانة ، حجم صغير ،خفيفة الوزن وطويلة العمر، إلخ
الخصائص
2. مفتاح وقف الحمل مغلق بالكامل ، مع ضيق جيد ، مقاومة للرطوبة و dehumidifying. وهو مناسب للاستخدام في المنطقة الساخنة والرطبة.
3يمكن تشغيل إغلاق وفتح مفتاح وقف الحمل يدويًا أو كهربائيًا أو عن بعد.
4آلية التشغيل جديدة، بسيطة وموثوقة، حجم صغير، الحياة الميكانيكية تصل إلى 10،000 مرة، محرك تخزين الطاقة هو محرك مغناطيس دائم DC،مستوى الجهد هو -220V-110V-48V-24V والتي يمكن اختيارها.
الميزة:
1الحجم الصغير: تم تصميم الجهاز مع عامل الشكل المدمج ، مما يسمح بسهولة التثبيت في بيئات محدودة.حجمها الصغير يجعلها مناسبة للتطبيقات حيث المساحة هو قيود.
2الوزن الخفيف: الجهاز خفيف الوزن، مما يسهل النقل والتركيب.يقلل من العبء المادي أثناء التعامل ويجعل من السهل تركيبها أو دمجها في الأنظمة الحالية.
3خالية من الصيانة: تم تصميم الجهاز ليتطلب الحد الأدنى من الصيانة. تم بناؤه من مكونات دائمة ومتميزة لضمان الموثوقية طويلة الأجل.الحد من الحاجة إلى عمليات فحص متكررة أو استبدالهذه الميزة توفر الوقت والموارد على أنشطة الصيانة.
4مكافحة التكثيف: يتضمن الجهاز تدابير لمنع التكثيف. ويشمل ميزات وقائية مثل الختم أو العزل لتقليل خطر تراكم الرطوبة.هذا يساعد على الحفاظ على أداء مثالي وحماية المكونات الداخلية من الأضرار المحتملة الناجمة عن الرطوبة.
5يتكيف مع الظروف الجوية السيئة والبيئة القذرة: تم تصميم الجهاز ليتحمل ظروف الطقس الصعبة ، مثل درجات الحرارة القصوى والرطوبة أو التعرض للغبار والتراب.صناعته القوية وميزاتها الوقائية تضمن تشغيلها بشكل موثوق به في البيئات الضارة، مما يقلل من خطر حدوث خلل أو تدهور الأداء.
التطبيق:
1أنظمة توزيع الكهرباء: يمكن استخدام مقطع الدوائر في شبكات توزيع الكهرباء ، بما في ذلك المحطات الفرعية وأجهزة التبديل وألواح التوزيع.ميزات التحكم الذكية توفر قدرات مراقبة وحماية محسنة، مما يسمح بتشغيل فعال وموثوق به لنظام التوزيع.
2المنشآت الصناعية: مفك الدوائر مناسب لحماية المعدات والآلات الكهربائية في البيئات الصناعية. يمكن استخدامه في مراكز التحكم في المحركات، لوحات التحكم،وأنظمة أتمتة العمليات، وضمان السلامة والتشغيل دون انقطاع للعمليات الصناعية الحيوية.
3أنظمة الطاقة المتجددة: يعد مقطع الدوائر مناسبًا للاستخدام في أنظمة الطاقة المتجددة ، مثل محطات الطاقة الشمسية ومزارع الرياح. إنه يوفر اكتشاف خطأ دقيق وتشغيل سريع ،ضمان حماية معدات الطاقة المتجددة الحساسة ومنع الأضرار الناجمة عن الحمل الزائد أو الأخطاء.
4محطات شحن المركبات الكهربائية: مع زيادة اعتماد المركبات الكهربائية (EVs) ، يمكن استخدام مقطع الدائرة المغناطيسي الدائم الذكي في محطات شحن المركبات الكهربائية.يوفر حماية سريعة ودقيقة ضد التيار الزائد والدائرة المختصرة، ضمان عمليات الشحن الآمنة والموثوقة.
5أنظمة إدارة الطاقة: ميزات التحكم الذكية لقطع الدوائر تجعلها متوافقة مع أنظمة إدارة الطاقة.ويمكن دمجها في المنازل الذكية أو أنظمة أتمتة المباني لتحسين استهلاك الطاقة، مراقبة المعلمات الكهربائية، وتمكين إزالة الحمل أو وظائف استجابة الطلب.
الحالة:
1الارتفاع: لا يزيد عن 2000 متر
2درجة الحرارة: -45 درجة مئوية ~ + 40 درجة مئوية الفرق اليومي في درجة الحرارة: 25 درجة مئوية
3سرعة الرياح: لا تزيد عن 35 متر / ثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلم التقني:
ZW32-12
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
