مفك الدوائر المغناطيسية الدائمة
وصف المنتج:

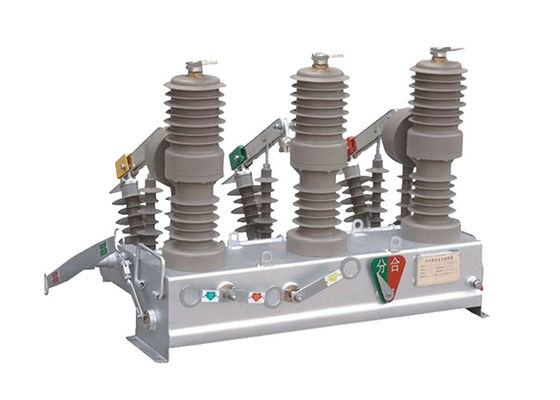

سلسلة ZW32 قطاع قطع الدوائر هو نوع متقدم من مقطع الدوائر الذي يدمج تكنولوجيا المغناطيس الدائم وميزات التحكم الذكية.هذا التصميم المبتكر يوفر العديد من المزايا على أجهزة قطع الدوائر التقليدية:
تكنولوجيا المغناطيس الدائم: يستخدم مفكّك الدوائر مغناطيسات دائمة بدلاً من مغناطيسات كهربائية تقليدية لآليّة تشغيله.المغناطيس الدائم يوفر مجالات مغناطيسية موثوقة ومتسقة، مما يؤدي إلى إجراء تشغيل أسرع وأكثر دقة عند اكتشاف خطأ أو زيادة في الحمل. وهذا يحسن الأداء العام واستجابة مفك الدوائر.
يتم تجهيز مفكّك الدوائر بميزات التحكم الذكية، مثل المعالجات الدقيقة وأجهزة الاستشعار، والتي تسمح بمراقبة وتحليل متقدمة للمعلمات الكهربائية.نظام التحكم الذكي يراقب باستمرار التيار، والجهد، وغيرها من المعلمات ذات الصلة، مما يسمح للكشف عن الأخطاء في الوقت الحقيقي، وتنسيق الدورة الدقيقة، وتحسين حماية النظام.
مزيج من تكنولوجيا المغناطيسية الدائمة والتحكم الذكي يعزز سلامة وموثوقية مفك الدوائر.عمل التشغيل الدقيق يضمن قطع سريع للتيارات الخاطئة، مما يقلل من احتمال تلف المعدات الكهربائية ويقلل من خطر المخاطر الكهربائية.نظام التحكم الذكي يوفر قدرات متقدمة لتشخيص الأخطاء والاختبار الذاتي، مما يسمح بالصيانة الاستباقية وتقليل وقت التوقف.
تم تصميم مفصل الدوائر المثبت على القطب لتحسين استهلاك الطاقة. يضمن العمل الدقيق للفصل انقطاعًا فعالًا للتيارات الخاطئة ، مما يقلل من إهدار الطاقة.نظام التحكم الذكي يتيح أيضا مراقبة الطاقة وإدارة الحملتسهيل تحسين الطاقة وتحسين كفاءة النظام بشكل عام.
يسمح استخدام المغناطيس الدائم وتكنولوجيا التحكم المتقدمة بتصميم أكثر تكثيفًا وخفة الوزن مقارنة بمكابح الدوائر التقليدية.هذا يجعل التثبيت والصيانة أسهل وأكثر ملاءمة، وخاصة في المساحة المحدودة
التطبيق:
1أنظمة توزيع الكهرباء: يمكن استخدام مقطع الدوائر في شبكات توزيع الكهرباء ، بما في ذلك المحطات الفرعية وأجهزة التبديل وألواح التوزيع.ميزات التحكم الذكية توفر قدرات مراقبة وحماية محسنة، مما يسمح بتشغيل فعال وموثوق به لنظام التوزيع.
2المنشآت الصناعية: مفك الدوائر مناسب لحماية المعدات والآلات الكهربائية في البيئات الصناعية. يمكن استخدامه في مراكز التحكم في المحركات، لوحة التحكم،وأنظمة أتمتة العمليات، وضمان السلامة والتشغيل دون انقطاع للعمليات الصناعية الحيوية.
3أنظمة الطاقة المتجددة: يعد مقطع الدوائر مناسبًا للاستخدام في أنظمة الطاقة المتجددة ، مثل محطات الطاقة الشمسية ومزارع الرياح. إنه يوفر اكتشاف خطأ دقيق وتشغيل سريع ،ضمان حماية معدات الطاقة المتجددة الحساسة ومنع الأضرار الناجمة عن الحمل الزائد أو الأخطاء.
4مراكز البيانات: تتطلب مراكز البيانات حماية دائرة موثوقة للغاية ومتجاوبة لحماية بنية تحتية تكنولوجيا المعلومات الحيوية.يمكن استخدام مفكّك الدوائر المغناطيسية الدائمة الذكية في وحدات توزيع الطاقة في مركز البيانات واللوحات الكهربائية، وتقدم مراقبة متقدمة، والكشف السريع عن الأخطاء، وإدارة الطاقة الأمثل.
5تطبيقات الشبكة الذكية: قدرات التحكم الذكية لقطع الدوائر تجعلها متوافقة مع تطبيقات الشبكة الذكية.يمكن دمجها في أنظمة الشبكات الذكية لتمكين المراقبة عن بعد، تشخيص الأخطاء، وإدارة الحمل، مما يسهم في الكفاءة العامة وموثوقية الشبكة.
6محطات شحن المركبات الكهربائية: مع زيادة اعتماد المركبات الكهربائية (EVs) ، يمكن استخدام مقطع الدائرة المغناطيسي الدائم الذكي في محطات شحن المركبات الكهربائية.يوفر حماية سريعة ودقيقة ضد التيار الزائد والدائرة المختصرة، ضمان عمليات الشحن الآمنة والموثوقة.
7المرافق الحرجة: مفك الدوائر مناسب لحماية المرافق الحرجة مثل المستشفيات ومراكز البيانات ومرافق الاتصالات.تساعد أفعالها الدقيقة في التحكم في الكهرباء وقدراتها الذكية على منع انقطاع الكهرباء وضمان التشغيل دون انقطاع للخدمات الأساسية.
8أنظمة إدارة الطاقة: ميزات التحكم الذكية لقطع الدوائر تجعلها متوافقة مع أنظمة إدارة الطاقة.ويمكن دمجها في المنازل الذكية أو أنظمة أتمتة المباني لتحسين استهلاك الطاقة، مراقبة المعلمات الكهربائية، وتمكين إزالة الحمل أو وظائف استجابة الطلب.
الميزة:
1.حجم صغير
2.وزن خفيف
3.بدون صيانة
4مضاد للتكثيف
5تتكيف مع الظروف الجوية السيئة والبيئة القذرة
الهيكل:
1الإطار: يعمل الإطار كمكون هيكلي رئيسي لقطع الدوائر ، مما يوفر الدعم والمبنى للمكونات الداخلية.
2مكونات تحمل التيار: تشمل هذه المكونات الاتصالات والموصلات والأجزاء التي تحمل التيار التي تشكل المسار الكهربائي من خلال مفك الدوائر.هم مسؤولون عن إجراء وقطع تدفق التيار.
3تجميع المغناطيس الدائم: تجميع المغناطيس الدائم هو عنصر حاسم في مفصل الدوائر.وهي تتكون من مغناطيسات دائمة تولد مجالا مغناطيسيا للسيطرة على عمل التشغيل من مفك الدوائريتم وضع المغناطيسات بعناية لتوفير القوة المغناطيسية المطلوبة للعمل بكفاءة ودقة.
4آلية التشغيل: آلية التشغيل مسؤولة عن بدء فتح مفصل الدوائر عند اكتشاف حالة خطأ أو زيادة في الحمل.في مقطع دائرة مغناطيسي دائم ذكي، تم تصميم آلية التشغيل للاستجابة بسرعة ودقة لإشارات الخطأ التي يتم استلامها من نظام التحكم الذكي.
5نظام التحكم الذكي: نظام التحكم الذكي هو دماغ مفك الدوائر. ويتضمن عادة المعالجات الدقيقة، وأجهزة الاستشعار،ومكونات إلكترونية أخرى تراقب المعلمات الكهربائية، تحليل ظروف الخطأ، والتحكم في تشغيل مفك الدوائر. يمكن أن يحتوي نظام التحكم أيضا على واجهات الاتصال للرصد عن بعد، تسجيل البيانات،والتكامل مع الأنظمة الأخرى.
6المكونات المساعدة: قد تكون هناك مكونات مساعدة مختلفة في مفك الدوائر المغناطيسية الدائمة الذكية ، اعتمادًا على التطبيق والمتطلبات المحددة.يمكن أن تشمل هذه المؤشرات، الاتصالات المساعدة لأغراض الإشارة والتحكم، والقفل الميكانيكي، والمحطات للاتصالات الأسلاكية الخارجية.
7الحجرة: عادة ما يتم حجز مفكّك الدوائر داخل غطاء لتوفير الحماية من العوامل البيئية، مثل الغبار والرطوبة والأضرار المادية.يمكن أن تكون الحجرة مصنوعة من مواد دائمة مثل المعدن أو البلاستيك عالية الجودة.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
