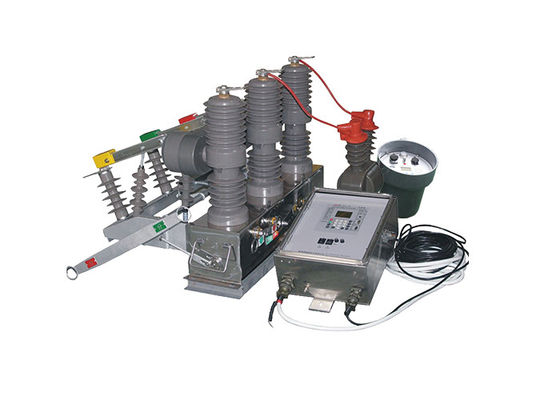

الوزن الخفيف قطب الفراغ مفكّك الدائرة مثبت مع أجهزة استشعار تسلسل صفر ومراقب التحكم عن بعد في الهواء الطلق
وصف المنتج:
يشير ZW32-12 ((F) إلى مفك الدوائر المثبتة على القطب مع أجهزة استشعار تسلسل الصفر إلى نموذج محدد من مفك الدوائر الفراغية المجهزة بأجهزة استشعار تسلسل الصفر.
أجهزة استشعار التسلسل الصفري، والمعروفة أيضًا باسم أجهزة استشعار التيار المتبقي أو محولات التيار الصفري،هي أجهزة تستخدم لاكتشاف وتقييس التيارات غير المتوازنة أو المتبقية في نظام الطاقة ثلاثي المراحلتم تصميم هذه أجهزة الاستشعار خصيصا للكشف عن وقياس مجموع التيارات ثلاثية المراحل، والتي يجب أن تكون في المثالية صفر في نظام متوازن.
إن إدراج أجهزة استشعار تسلسل الصفر في مفك الدوائر الفراغية ZW32-12 يوفر وظائف وحماية إضافية.يمكن لقطع الدوائر اكتشاف خطأ الأرض أو ظروف غير متوازنة في النظامهذا يسمح بتحسين الكشف عن الأخطاء والاستجابة بشكل أسرع للظروف غير الطبيعية ، مما يعزز سلامة وموثوقية نظام توزيع الكهرباء.
أجهزة استشعار تسلسل الصفر تمكن مفكّك الدوائر ZW32-12 من توفير حماية محسنة ضد أخطاء الأرض، الأحمال غير المتوازنة،والظروف غير الطبيعية الأخرى التي قد تنشأ في النظام الكهربائيهذا يساعد على منع تلف المعدات، وتقليل وقت التوقف، وضمان سلامة الموظفين.
الميزة:
1الحجم الصغير: تم تصميم الجهاز مع عامل الشكل المدمج ، مما يسمح بالتركيب بسهولة في بيئات محدودة.حجمها الصغير يجعلها مناسبة للتطبيقات حيث المساحة هو قيود.
2الوزن الخفيف: الجهاز خفيف الوزن، مما يسهل النقل والتركيب.يقلل من العبء المادي أثناء التعامل ويجعل من السهل تركيبها أو دمجها في الأنظمة الحالية.
3خالية من الصيانة: تم تصميم الجهاز ليتطلب الحد الأدنى من الصيانة. تم بناؤه مع مكونات دائمة ومتميزة لضمان الموثوقية على المدى الطويل.الحد من الحاجة إلى عمليات فحص متكررة أو استبدالهذه الميزة توفر الوقت والموارد على أنشطة الصيانة.
4مكافحة التكثيف: يتضمن الجهاز تدابير لمنع التكثيف. ويشمل ميزات حماية مثل الختم أو العزل لتقليل خطر تراكم الرطوبة.هذا يساعد على الحفاظ على أداء مثالي وحماية المكونات الداخلية من الأضرار المحتملة الناجمة عن الرطوبة.
5تتكيف مع الظروف الجوية السيئة والبيئة القذرة: تم تصميم الجهاز ليتحمل الظروف الجوية الصعبة ، مثل درجات الحرارة القصوى والرطوبة أو التعرض للغبار والتراب.صناعته القوية وميزاتها الوقائية تضمن تشغيلها بشكل موثوق به في البيئات الضارة، مما يقلل من خطر حدوث خلل أو تدهور الأداء.
الخصائص:
1الجهد والتيار المسموح به: تم تصميم مفك الدوائر للأنظمة الثلاثية المراحل المتغيرة مع الجهد المسموح به مناسبة لمعدات التوزيع في الهواء الطلق.يعمل على تردد 50 هرتز ولديه نطاق التيار القياسي من 630A إلى 1250Aهذا التصنيف الأعلى للتيار يجعله مناسبًا للتطبيقات التي تنطوي على أحمال طاقة أعلى.
2القدرة على الدور القصير: يحتوي مفكّك الدوائر على تصنيف كبير لتيار الدور القصير يبلغ 20kA. وهذا يعني أنه يمكن أن يقاطع وتتعامل بفعالية مع تيارات الخطأ تصل إلى 20،000 آمبر،توفير حماية موثوقة ضد الدوائر القصيرة والحد من الأضرار المحتملة للنظام الكهربائي.
3حماية النظام والتحكم: الغرض الرئيسي من هذا المقطع هو حماية والتحكم في النظام الكهربائي.وهي مصممة لقطع تدفق التيار خلال ظروف التيار الزائدمن خلال قطع التيار، فإنه يساعد على منع تلف المعدات وضمان سلامة النظام.
4التطبيق في الهواء الطلق: تم تصميم هذا مفك الدوائر خصيصًا للاستخدام في الهواء الطلق ، مما يجعله مناسبًا للتطبيقات في مختلف أنظمة التوزيع في الهواء الطلق.بناءها القوي و غطاءها الوقائي يسمح لها بمقاومة العوامل البيئية مثل الظروف الجويةوالغبار والرطوبة
5التطبيقات الصناعية والتعدين: مفك الدوائر مناسبة بشكل جيد للمؤسسات الصناعية والتعدينية حيث توزيع الطاقة الموثوق به وكفاءة أمر حاسم.تصميمه القوي والقوي يجعله مناسبًا للتعامل مع متطلبات الطاقة للآلات الثقيلة والمعدات الشائعة في العمليات الصناعية والتعدينية.
6بيئات التشغيل الريفية والمتكررة: من السهل تثبيت و تشغيل مفكّل الدوائر، مما يجعله مناسبًا للمناطق الريفية والمواقع التي تتطلب تشغيلًا متكررًا.تصميمه سهل الاستخدام وأدائه الموثوق به يضمن التشغيل السلس والصيانة حتى في البيئات الصعبة.
الهيكل:
يتكون مفتاح وقف الحمل من عمود وقاعدة وتعليقات للتركيب والتثبيت والرفع.
1. عقدة عالية الجهد تحميل مفاتيح كسر مجهزة مع مفارق فراغ لديها أداء كسر مستقرة وموثوقة ، لا خطر الإشتعال والانفجار ، والسلامة ، وخالية من الصيانة ، حجم صغير ،خفيفة الوزن وطويلة العمر، إلخ
الخصائص
2. مفتاح وقف الحمل مغلق بالكامل ، مع ضيق جيد ، مقاومة للرطوبة و dehumidifying. وهو مناسب للاستخدام في المنطقة الساخنة والرطبة.
3يمكن تشغيل إغلاق وفتح مفتاح وقف الحمل يدويًا أو كهربائيًا أو عن بعد.
4آلية التشغيل جديدة، بسيطة وموثوقة، حجم صغير، الحياة الميكانيكية تصل إلى 10،000 مرة، محرك تخزين الطاقة هو محرك مغناطيس دائم DC،مستوى الجهد هو -220V-110V-48V-24V والتي يمكن اختيارها.
مقدمة المراقب:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2إغلاق عن بعد / يدوي لتسريع التشنج ، وإغلاق إعادة الإغلاق: يبعث المستخدم بالطاقة بعد إصلاح الخط ، إذا نسى إزالة مفتاح الأرض ، يجب أن يسرع التشنج.
3يمكن تعديل وقت تأخير إعادة الإغلاق الثلاثة.
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
