AC قطب مثبت مفك الدوائر عالية الجهد عالية الكفاءة مع جهاز التحكم الذكي إعادة ضبط تلقائي مفك الدوائر الفراغ
وصف المنتج:

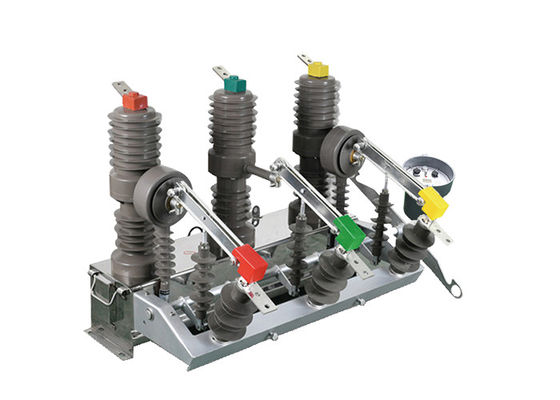

مفك الدوائر المثبت على القطب ZW32-12 هو معدات توزيع قوية مصممة للتطبيقات الخارجية. يعمل عند فولتة مقياسية تبلغ 12 كيلو فولت وتردد التيار المتردد ثلاثي المراحل 50 هرتز.يتم استخدام هذا المقطع في المقام الأول لقطع وإغلاق تيار الحمل، وتيار الإفراط، وتيار الدائرة القصيرة داخل الأنظمة الإلكترونية.
إحدى المزايا الرئيسية لقطع الدوائر ZW32-12 هي تنوعها. وهي تستخدم على نطاق واسع في بيئات مختلفة ، بما في ذلك المحطات الفرعية ، وأنظمة توزيع المؤسسات الصناعية والتعدينية ،وشبكات الطاقة الريفيةهذا يجعلها خيار مناسب لمجموعة واسعة من تطبيقات الحماية والتحكم.
بالإضافة إلى ذلك، يمكن أن يعمل مقطع ZW32-12 كمفتاح قسمي، مما يسمح بتشغيل شبكة الكهرباء بكفاءة.يمكن عزل أقسام محددة من شبكة التوزيع لأغراض الصيانة أو معالجة الأخطاء.
لتعزيز وظائفها بشكل أكبر، يمكن دمج مفكّك الدوائر ZW32-12 مع جهاز تحكم.تسهيل التحكم عن بعد، ومراقبة، وتشغيل الآلي للقطارات. هذه الميزة تساهم في الكفاءة العامة وموثوقية شبكة التوزيع.
مقدمة التحكم:
يدعم جهاز التحكم الاتصالات عبر واجهة 485/232 ، مما يسمح بالمراقبة والتحكم عن بعد. يمكن أيضًا التواصل عبر الألياف الضوئية أو الاتصالات اللاسلكية.
عندما يتم الكشف عن مفتاح ثقيل ، يساعد الجهاز تلقائيًا في تسريع عملية التشغيل في حالة وجود عطل دائم. هذه الميزة تساعد على حماية النظام من الضرر في مثل هذه الحالات.
إغلاق وإعادة إغلاق عن بعد / يدوي: المستخدم لديه خيار إغلاق وإعادة إغلاق الدائرة عن بعد أو يدويا.إذا نسي المستخدم إزالة مفتاح الأرض عند استعادة الطاقة بعد إصلاح خط، يمكن للجهاز تسريع عملية التشغيل لضمان السلامة.
يسمح بتعديل ثلاثة أوقات تأخير إعادة الإغلاق. توفر هذه الميزة المرونة في تحديد التأخير المناسب قبل إعادة إغلاق الدائرة بعد عطل.
تتضمن دائرة إغلاق القفز في جهاز التحكم تصميمًا مضادًا لسوء التشغيل. وتشمل وظيفة مضادة للقفز لمنع الإغلاق غير المقصود للدائرة.
يمكن للمتحكم التمييز بين الأخطاء داخل المنطقة وخارج المنطقة بناءً على التيار الصفري.هذه القدرة تساعد على تحديد موقع الأخطاء وتمكن من استكشاف المشاكل والصيانة أكثر استهدافا.
الوقاية من سوء التشغيل: تم تصميم مفتاح التحكم عن بعد لمنع سوء التشغيل. هذه الميزة التصميمية تضمن عدم إطلاق المفتاح عن طريق الخطأ ،مما يقلل من خطر الإجراءات غير المقصودة.
التطبيق:
1المحطات الفرعية: تستخدم عادة في المحطات الفرعية الداخلية والخارجية للحماية والتحكم في توزيع الطاقة المتوسطة الجهد.يضمن مقطع الدائرة الفراغ انقطاع موثوق بها من التيارات خطأ، وتيارات الإفراط في الحمل، وتيارات الحمل، حماية معدات المحطة الفرعية.
2المؤسسات الصناعية والتعدين: يتم استخدام مفكّك الدوائر الفراغية ZW32-12 في أنظمة توزيع المؤسسات الصناعية والتعدينية لحماية المحركات والمحولاتومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
3.المستشفيات ومرافق الرعاية الصحية: يستخدم مقطع الدائرة الفراغ ZW32-12 في المستشفيات ومرافق الرعاية الصحية لحماية الأنظمة الكهربائية والمعدات الطبية.يوفر انقطاع دائرة موثوق بها والحماية ضد المخاطر المحتملة، وضمان التشغيل المستمر للخدمات الطبية الحيوية.
4المباني التجارية والسكنية: يجد مقطع الدوائر الفراغية تطبيقًا في المباني التجارية والسكنية لتوزيع الكهرباء وحمايتها.يضمن سلامة الأنظمة الكهربائية، ومنع الحمل الزائد والدائرة القصيرة، وتقليل خطر الحرائق الكهربائية.
5تطبيقات الشبكة الذكية: قدرات التحكم الذكية لقطع الدوائر تجعلها متوافقة مع تطبيقات الشبكة الذكية.يمكن دمجها في أنظمة الشبكات الذكية لتمكين المراقبة عن بعد، تشخيص الأخطاء، وإدارة الحمل، مما يسهم في الكفاءة العامة وموثوقية الشبكة.
6محطات شحن المركبات الكهربائية: مع زيادة اعتماد المركبات الكهربائية (EVs) ، يمكن استخدام مقطع الدائرة المغناطيسي الدائم الذكي في محطات شحن المركبات الكهربائية.يوفر حماية سريعة ودقيقة ضد التيار الزائد والدائرة المختصرة، ضمان عمليات الشحن الآمنة والموثوقة.
الهيكل:
1الإطار: يعمل الإطار كمكون هيكلي رئيسي لقطع الدوائر ، مما يوفر الدعم والمبنى للمكونات الداخلية.
2مكونات تحمل التيار: تشمل هذه المكونات الاتصالات والموصلات والأجزاء التي تحمل التيار التي تشكل المسار الكهربائي من خلال مفك الدوائر.هم مسؤولون عن إجراء وقطع تدفق التيار.
3تجميع المغناطيس الدائم: تجميع المغناطيس الدائم هو عنصر حاسم في مفصل الدوائر.وهي تتكون من مغناطيسات دائمة تولد مجالا مغناطيسيا للسيطرة على عمل التشغيل من مفك الدوائريتم وضع المغناطيسات بعناية لتوفير القوة المغناطيسية المطلوبة للعمل بكفاءة ودقة.
4آلية التشغيل: آلية التشغيل مسؤولة عن بدء فتح مفصل الدوائر عند اكتشاف حالة خطأ أو زيادة في الحمل.في مقطع دائرة مغناطيسي دائم ذكي، تم تصميم آلية التشغيل للاستجابة بسرعة ودقة لإشارات الخطأ التي يتم استلامها من نظام التحكم الذكي.
5نظام التحكم الذكي: نظام التحكم الذكي هو دماغ مفك الدوائر. ويتضمن عادة المعالجات الدقيقة، وأجهزة الاستشعار،ومكونات إلكترونية أخرى تراقب المعلمات الكهربائية، تحليل ظروف الخطأ، والتحكم في تشغيل مفك الدوائر. يمكن أن يحتوي نظام التحكم أيضا على واجهات الاتصال للرصد عن بعد، تسجيل البيانات،والتكامل مع الأنظمة الأخرى.
6المكونات المساعدة: قد تكون هناك مكونات مساعدة مختلفة في مفك الدوائر المغناطيسية الدائمة الذكية ، اعتمادًا على التطبيق والمتطلبات المحددة.يمكن أن تشمل هذه المؤشرات، الاتصالات المساعدة لأغراض الإشارة والتحكم، والقفل الميكانيكي، والمحطات للاتصالات الأسلاكية الخارجية.
7الحجرة: عادة ما يتم حجز مفكّك الدوائر داخل غطاء لتوفير الحماية من العوامل البيئية، مثل الغبار والرطوبة والأضرار المادية.يمكن أن تكون الحجرة مصنوعة من مواد دائمة مثل المعدن أو البلاستيك عالية الجودة.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
