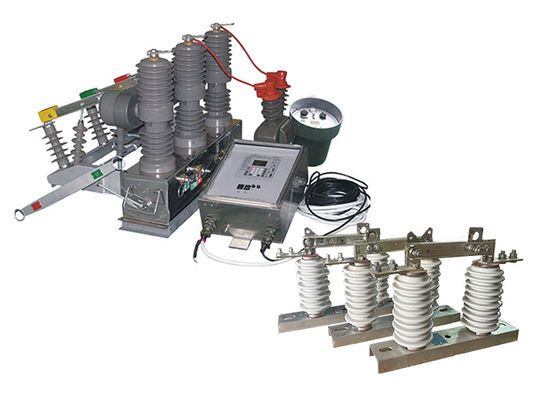

أجهزة استشعار تسلسل صفر 630A 2000 متر ارتفاع متطابقة مع عصا الخطاف الخارجية
وصف المنتج:
سلسلة ZW32 قطاع قطع الدوائر المثبتة على القطب هو نوع متقدم من مقطع الدوائر الذي يتضمن تكنولوجيا المغناطيس الدائم وميزات التحكم الذكية.هذا التصميم المبتكر يوفر العديد من المزايا على أجهزة قطع الدوائر التقليدية:
تكنولوجيا المغناطيس الدائم: يستخدم مفكّك الدوائر مغناطيسات دائمة بدلاً من مغناطيسات كهربائية تقليدية لآليّة تشغيله.المغناطيس الدائم يوفر مجالات مغناطيسية موثوقة ومتسقة، مما يؤدي إلى إجراء تشغيل أسرع وأكثر دقة عند اكتشاف خطأ أو تحميل زائد. وهذا يحسن الأداء العام واستجابة مفك الدوائر.
يتم تجهيز مفكّك الدوائر بميزات التحكم الذكية، مثل المعالجات الدقيقة وأجهزة الاستشعار، والتي تسمح بمراقبة وتحليل متقدمة للمعلمات الكهربائية.نظام التحكم الذكي يراقب باستمرار التيار، والجهد، وغيرها من المعلمات ذات الصلة، مما يسمح للكشف عن الأخطاء في الوقت الفعلي، وتنسيق الدورة الدقيقة، وتحسين حماية النظام.
مزيج من تكنولوجيا المغناطيسية الدائمة والتحكم الذكي يعزز سلامة وموثوقية مفك الدوائر.عمل التشغيل الدقيق يضمن قطع سريع للتيارات الخاطئة، مما يقلل من احتمال تلف المعدات الكهربائية ويقلل من خطر المخاطر الكهربائية.نظام التحكم الذكي يوفر قدرات متقدمة لتشخيص الأخطاء والاختبار الذاتي، مما يسمح بالصيانة الاستباقية وتقليل وقت التوقف.
تم تصميم مفصل الدوائر المثبت على القطب لتحسين استهلاك الطاقة. يضمن العمل الدقيق للفصل انقطاعًا فعالًا للتيارات الخاطئة ، مما يقلل من إهدار الطاقة.نظام التحكم الذكي يتيح أيضا مراقبة الطاقة وإدارة الحملتسهيل تحسين الطاقة وتحسين كفاءة النظام بشكل عام.
يسمح استخدام المغناطيس الدائم وتكنولوجيا التحكم المتقدمة بتصميم أكثر تكثيفًا وخفة الوزن مقارنة بمكابح الدوائر التقليدية.هذا يجعل التثبيت والصيانة أسهل وأكثر ملاءمة، وخاصة في المساحة المحدودة
مفتاح العصا المسمارية من سلسلة GW9-10 هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
مقدمة التحكم:
1الاتصالات المتقدمة والمراقبة عن بعد: مزود ZW32-12 الكهربائي مزود بواجهة اتصال 485/232 ، مما يسمح بالاندماج السلس في أنظمة المراقبة.ويمكن أيضا أن تكون متصلة عن طريق الألياف الضوئية أو الاتصالات اللاسلكية للمراقبة عن بعدهذا يسمح بمراقبة حالة و أداء و ظروف الخطأ في الوقت الحقيقي، مما يسهل الصيانة الاستباقية و استكشاف الأخطاء بكفاءة.
2وظيفة التسارع بعد إعادة الإغلاق: في حالة وجود عطل دائم ، يحتوي المقطع الكهربائي ZW32-12 على وظيفة تسريع تلقائي.هذا يعني أنه إذا استمر الخطأ بعد إعادة إغلاق، سيقوم مفك الدوائر تلقائيًا بزيادة السرعة ، مما يوفر حماية محسنة ضد الأخطاء المستمرة وتقليل الأضرار المحتملة للنظام.
3وقت تأخير إعادة الإغلاق القابل للتعديل: يسمح المقطع الكهربائي ZW32-12 بتعديل وقت تأخير إعادة الإغلاق.هذه الميزة توفر المرونة في تكوين عملية إعادة الإغلاق بناءً على المتطلبات المحددة لنظام الطاقةيسمح بتخصيص لتحسين استجابة النظام إلى سيناريوهات خطأ مختلفة وتحسين موثوقية النظام بشكل عام.
4تصميم مكافحة سوء التشغيل ووظيفة مكافحة القفز: يحتوي قطاع ZW32-12 الكهربائي على تصميم مكافحة سوء التشغيل لدائرة إغلاق القفز.هذا التصميم يمنع الإغلاق العرضي أو غير المقصود لقطاع التقطيعبالإضافة إلى ذلك، فإنه يتضمن وظيفة مضادة للقفز، والتي تضمن أن مفك الدوائر يبقى في وضع مغلق مستقرة، والحد من خطر التعثر المفاجئ بسبب العوامل الخارجية.
5التمييز بين الأخطاء مع التيار الصفري:المقطع الكهربائي ZW32-12 مجهز بقدرة على التمييز بين الأخطاء داخل المنطقة وخارج المنطقة باستخدام تحليل التسلسل الصفري للتيارهذا يسمح بتمييز الخطأ بدقة، مما يتيح عزل الخطأ بشكل أسرع وأكثر دقة وتقليل التأثير على نظام الطاقة.
6مفتاح التحكم عن بعد لمنع سوء التشغيل: يحتوي المقطع الكهربائي ZW32-12 على مفتاح تحكم عن بعد مع تصميم خاص لمنع سوء التشغيل.هذه الميزة تضمن أن العمليات عن بعد يتم تنفيذها بأمان وتقلل من خطر التعثر العرضي أو الإجراءات غير المقصودة.
التطبيق:
1المحطات الفرعية: تستخدم عادة في المحطات الفرعية الداخلية والخارجية للحماية والتحكم في توزيع الطاقة المتوسطة الجهد.يضمن مقطع الدائرة الفراغ انقطاع موثوق بها من التيارات خطأ، وتيارات الإفراط في الحمل، وتيارات الحمل، حماية معدات المحطة الفرعية.
2المؤسسات الصناعية والتعدين: يتم استخدام مفكك الدوائر الفراغ ZW32-12 في أنظمة توزيع المؤسسات الصناعية والتعدين لحماية المحركات والمحولات ،ومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
3شبكات الكهرباء الريفية: نظرًا لقدرتها على تحمل العمليات المتكررة ، فإن مفصل الدوائر الفراغ مناسب للتطبيق في شبكات الكهرباء الريفية. يمكن استخدامه كمفتاح مقطع ،مما يسمح بتقسيم شبكة الكهرباء بكفاءةبالإضافة إلى ذلك، عندما تكون مجهزة بجهاز تحكم، فإنها تمكن من أتمتة شبكة التوزيع، وتحسين موثوقية وكفاءة نظام الطاقة الريفية.
4المباني التجارية: يتم استخدام مفكّك الدوائر الفراغية أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها.منع تلف المعدات وتقليل وقت التوقف إلى الحد الأدنى.
الميزة:
1الحجم الصغير: تم تصميم الجهاز مع عامل الشكل المدمج ، مما يسمح بالتركيب بسهولة في بيئات محدودة.حجمها الصغير يجعلها مناسبة للتطبيقات حيث المساحة هو قيود.
2الوزن الخفيف: الجهاز خفيف الوزن، مما يسهل النقل والتركيب.يقلل من العبء المادي أثناء التعامل ويجعل من السهل تركيبها أو دمجها في الأنظمة الحالية.
3خالية من الصيانة: تم تصميم الجهاز ليتطلب الحد الأدنى من الصيانة. تم بناؤه مع مكونات دائمة ومتميزة لضمان الموثوقية على المدى الطويل.الحد من الحاجة إلى عمليات فحص متكررة أو استبدالهذه الميزة توفر الوقت والموارد على أنشطة الصيانة.
4مكافحة التكثيف: يتضمن الجهاز تدابير لمنع التكثيف. ويشمل ميزات حماية مثل الختم أو العزل لتقليل خطر تراكم الرطوبة.هذا يساعد على الحفاظ على أداء مثالي وحماية المكونات الداخلية من الأضرار المحتملة الناجمة عن الرطوبة.
5تتكيف مع الظروف الجوية السيئة والبيئة القذرة: تم تصميم الجهاز ليتحمل الظروف الجوية الصعبة ، مثل درجات الحرارة القصوى والرطوبة أو التعرض للغبار والتراب.صناعته القوية وميزاتها الوقائية تضمن تشغيلها بشكل موثوق به في البيئات الضارة، مما يقلل من خطر حدوث خلل أو تدهور الأداء.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلم التقني:
ZW32-12
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
