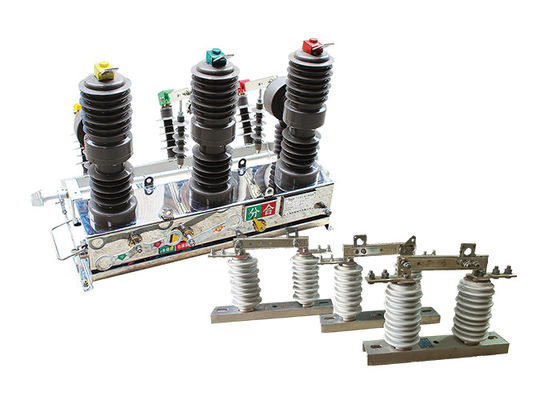

سلسلة ZW32-12 عقدة مثبتة مفصل الدوائر التلقائي سهلة التشغيل GB1984 / GB11022 مع مفتاح فصل خارجية
وصف المنتج:
ZW32-12 مفك الدوائر المثبت على القطب هو جهاز توزيع خارجي ثابت الجهد 12KV ، ثلاثي المراحل AC 50Hz. يستخدم أساسا لقطع وإغلاق تيار الحمل ،التيار الزائد والتيار الدائري القصيرنموذج المنفعة مناسب للحماية والتحكم في نظام التوزيع للمحطات الفرعية والمؤسسات الصناعية والتعدينية ،و الأماكن التي تعمل فيها شبكة الطاقة الريفية بشكل متكررويمكن أيضا تشغيل المفتاح المقطوع من شبكة الكهرباء، وبعد تثبيت جهاز التحكم، فإنه يمكن أن يدرك أتمتة شبكة التوزيع.
GW9-10 مفتاح فك الجهد العالي هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
التأثير المزدوج لاستخدام عندما أجهزة قطع الدوائر استخدامبقطاع العزل!!
الهيكل:
1الإطار: يعمل الإطار كمكون هيكلي رئيسي لقطع الدوائر ، مما يوفر الدعم والمبنى للمكونات الداخلية.
2مكونات تحمل التيار: تشمل هذه المكونات الاتصالات والموصلات والأجزاء التي تحمل التيار التي تشكل المسار الكهربائي من خلال مفك الدوائر.هم مسؤولون عن إجراء وقطع تدفق التيار.
3تجميع المغناطيس الدائم: تجميع المغناطيس الدائم هو عنصر حاسم في مفصل الدوائر.وهي تتكون من مغناطيسات دائمة تولد مجالا مغناطيسيا للسيطرة على عمل التشغيل من مفك الدوائريتم وضع المغناطيسات بعناية لتوفير القوة المغناطيسية المطلوبة للعمل بكفاءة ودقة.
4آلية التشغيل: آلية التشغيل مسؤولة عن بدء فتح مفصل الدوائر عند اكتشاف حالة خطأ أو زيادة في الحمل.في مقطع دائرة مغناطيسي دائم ذكي، تم تصميم آلية التشغيل للاستجابة بسرعة ودقة لإشارات الخطأ التي يتم استلامها من نظام التحكم الذكي.
5نظام التحكم الذكي: نظام التحكم الذكي هو دماغ مفك الدوائر. ويتضمن عادة المعالجات الدقيقة، وأجهزة الاستشعار،ومكونات إلكترونية أخرى تراقب المعلمات الكهربائية، تحليل ظروف الخطأ، والتحكم في تشغيل مفك الكتلة. يمكن أن يحتوي نظام التحكم أيضا على واجهات الاتصال للرصد عن بعد، تسجيل البيانات،والتكامل مع الأنظمة الأخرى.
6المكونات المساعدة: قد تكون هناك مكونات مساعدة مختلفة في مفك الدوائر المغناطيسية الدائمة الذكية ، اعتمادًا على التطبيق والمتطلبات المحددة.يمكن أن تشمل هذه المؤشرات، الاتصالات المساعدة لأغراض الإشارة والتحكم، القفل الميكانيكي، والمحطات للاتصالات الأسلاكية الخارجية.
7الحجرة: عادة ما يتم حجز مفكّك الدوائر داخل غطاء لتوفير الحماية من العوامل البيئية، مثل الغبار والرطوبة والأضرار المادية.يمكن أن تكون الحجرة مصنوعة من مواد دائمة مثل المعدن أو البلاستيك عالية الجودة.
الخصائص:
1هيكل مغلق بالكامل من نوع العمود ثلاثي المراحل مع أداء سد عالي.
A. أداء كسر ثابت وموثوق به ، لا يوجد مخاطر احتراق أو انفجار ؛ خالية من الصيانة ، صغيرة الحجم ، خفيفة الوزن ، وطويلة العمر.
B. أداء قوي لمنع الرطوبة والطوفان ، وخاصة مناسبة للاستخدام في المناطق الباردة أو الرطبة.
ج: المواد المستوردة ذات الأداء العازل الجيد، مقاومة درجات الحرارة العالية، مقاومة الأشعة فوق البنفسجية، ومقاومة الشيخوخة.
2آلية تشغيل ربيعية مصغرة فعالة وموثوقة
A.محرك تخزين الطاقة لديه استهلاك طاقة منخفض لعمليات الافتتاح والإغلاق. تتبنى الآلية طريقة نقل مباشرة مع عدد أقل من المكونات ، مما يؤدي إلى موثوقية عالية.
B. يتم وضع آلية التشغيل في صندوق مغلق لمنع الصدأ بشكل فعال وتحسين موثوقية الآلية.
3تحكم مريح ومرن وأداء مزيج حر.
A. يمكن تشغيله يدوياً للكسر أو بالكهرباء لفتحها وإغلاقها ، وكذلك التحكم بها عن بعد من موقع بعيد.
ب. يمكن أن تكون مقترنة مع جهاز تحكم ذكي لتحقيق أتمتة التوزيع أو جنبا إلى جنب مع جهاز تحكم إعادة إغلاق لتشكيل إعادة إغلاق أو قسم تلقائي.
C. يمكن تجهيزها بمحولات تيار ثنائية أو ثلاثية المراحل لحماية التيار الزائد أو الدائرة القصيرة.
D. يمكن أن توفر إشارات الاستحواذ على التيار للجهاز التحكم الذكي ويمكن تجهيزها بمحولات التيار القياسية وفقًا لمتطلبات المستخدم.
E. يمكن تجهيزها بمفتاح عزل ثلاثي المراحل مع جهاز إغلاق مكافحة سوء التشغيل المدمج.يمكن أيضا تثبيته مع عازلات عمود عازل لسهولة الصيانة.
التطبيق:
1المحطات الفرعية: تستخدم عادة في المحطات الفرعية الداخلية والخارجية للحماية والتحكم في توزيع الطاقة المتوسطة الجهد.يضمن مقطع الدائرة الفراغ انقطاع موثوق بها من التيارات خطأ، وتيارات الإفراط في الحمل، وتيارات الحمل، حماية معدات المحطة الفرعية.
2المؤسسات الصناعية والتعدين: يتم استخدام مفكك الدوائر الفراغ ZW32-12 في أنظمة توزيع المؤسسات الصناعية والتعدين لحماية المحركات والمحولات ،ومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
3شبكات الكهرباء الريفية: نظرًا لقدرتها على تحمل العمليات المتكررة ، فإن مفصل الدوائر الفراغ مناسب للتطبيق في شبكات الكهرباء الريفية. يمكن استخدامه كمفتاح مقطع ،مما يسمح بتقسيم شبكة الكهرباء بكفاءةبالإضافة إلى ذلك، عندما تكون مجهزة بجهاز تحكم، فإنها تمكن من أتمتة شبكة التوزيع، وتحسين موثوقية وكفاءة نظام الطاقة الريفية.
4المباني التجارية: يتم استخدام مفكّك الدوائر الفراغية أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها.منع تلف المعدات وتقليل وقت التوقف إلى الحد الأدنى.
المعلم التقني:
ZW32-12
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
