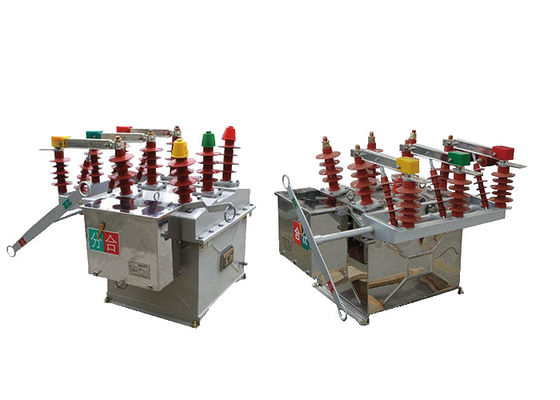

سلسلة ZW8 أوتوماتيكية الفراغ مفصل الدوائر التيار المتردد الجهد العالي ثلاثة مراحل ثلاثة قطب مفصل مفصل الدوائر

سلسلة ZW8 أوتوماتيكية الفراغ مفصل الدوائر التيار المتردد الجهد العالي ثلاثة مراحل ثلاثة قطب مفصل مفصل الدوائر

وصف المنتج:

مفك الدوائر الفراغية التلقائية ZW8-12 هو نوع محدد من مفك الدوائر المصممة للاستخدام في الهواء الطلق في أنظمة أجهزة التبديل عالية الجهد.وهي مناسبة خصيصًا لجهاز التبديل الثلاثي المرحلي للجهد المرتفع في الهواء الطلق مع فولتاج اسمي 12kV وتردد اسمي 50Hz.
الوظيفة الأساسية لقطع التيار ZW8-12 هي التحكم وحماية أنظمة التوزيع في شبكات الكهرباء الحضرية والريفية 10kV.وهي مسؤولة عن تشغيل أو إيقاف التيارات الحمل وأيضا لقطع التيارات الخطأ الدائرة القصيرة التي قد تحدث في نظام الطاقة.
كقطاع تقطع فراغ ، فإنه يستخدم مفصل فراغ لإطفاء القوس الذي يتشكل عندما يتم فتح المقطع أثناء عمليات التبديل.مقاطع الفراغ توفر قدرات قابلة للثقة في انقطاع القوس و معروفة بقوتها الكهربائية العالية والأداء الكهربائي الممتاز.
يعتبر مفكّك الدوائر ZW8-12 أحد أكثر المنتجات استخدامًا ونضجًا واستقرارًا في نظام الطاقة. وهذا يعني أن لديه تاريخًا طويلًا من التشغيل الناجح ،نشر ساحلي واسع النطاقوقد خضعت لاختبارات صارمة وتلبي معايير الصناعة اللازمة للأداء والسلامة.




 الخصائص:

1.المقطع التلقائي الفراغ ZW8-12 تم تصميمه مع القدرة على مكافحة التلوث. وهذا يعني أنه قادر على العمل بشكل موثوق به حتى في البيئات ذات مستويات عالية من التلوث،مثل المناطق ذات الغبار الثقيل أو الانبعاثات الصناعيةتم تصميم العزل الداخلي لتحمل مثل هذا التلوث والحفاظ على مستويات العزل المطلوبة. بالإضافة إلى ذلك، يستخدم مفكّك الدوائر العزل المركب للهواء والراتنج الايبوكسي،الذي يوفر خصائص العزل المحسنة ويحسن الأداء العام للكاسح.
2.المقطع مجهز بآلية تشغيل لتخزين طاقة الصاروخهذه الآلية التشغيلية تخزن الطاقة الميكانيكية التي يمكن إطلاقها بسرعة لفتح أو إغلاق اتصالات مفككة الدوائرآلية تخزين طاقة الصاروخ مصممة للعمل الفعال والموثوق به، وضمان التبديل السريع والفعال لقطع الدائرة.
3يمكن تجهيز مفصل الدوائر ZW8-12 إما بمفتاح فصل من جانب واحد (الجانب الأيسر) أو من جانبيين.هذا يسمح بالمرونة في تكوين وتثبيت مفصل الدوائر في نظام أجهزة التبديلبالإضافة إلى ذلك، يمكن تجهيزها مع PT خارجية (المحول المحتمل) ، والتي تستخدم لأغراض قياس الجهد والتحكم.PT الخارجي يسهل مراقبة الجهد الدقيقة ويساعد على ضمان التشغيل السليم لقطع الدوائر في نظام الجهد العالي.



المزايا:

1وهي مجهزة بآلية تشغيل تخزين الطاقة من النوع CT23. يمكن تحقيق تخزين الطاقة والفتح والإغلاق بواسطة المحرك أو يدويا.
2.ZW8-12G يتكون من ZW8-12 مكسّر وعزل، يسمى المكسّر المشترك، ويمكن استخدامه كمقطع.
3.هيكل المكسر هو ثلاثي المراحل التي تم تجميعها في خزان، ثلاثي المراحل فراغ قوس إطفاء غرفة محاطة في خزان معدني، مواد العزل بين المراحل والمرحلة إلى كل مصنوعة من SMC.
4.أداء موثوق به وقوة عازلة عالية.



الشروط:

1درجة الحرارة المحيطة: تم تصميم مفك الدوائر للعمل في نطاق درجة الحرارة من -15°C إلى +40°C.وهذا يعني أنه يمكن أن تعمل بفعالية في البيئات مع درجات حرارة منخفضة إلى -15 درجة مئوية وارتفاع +40 درجة مئوية.
2ضغط الرياح: يمكن أن يتحمل مفكّك الدوائر ضغوط الرياح تصل إلى 700Pa، وهو ما يعادل سرعة الرياح 34m/s.هذا يضمن أن مفك الدوائر يبقى مستقرا ولا تتأثر بالرياح القوية.
3الارتفاع: المنفذ مناسب للتركيب على ارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر. تم تصميمه للعمل بشكل موثوق في هذا النطاق الارتفاع.
4شدة الزلزال: تم تصميم مفك الدوائر لتحمل الأنشطة الزلزالية بمستوى شدة يصل إلى 8 على مقياس شدة الزلزال.هذا يضمن أنه يبقى تشغيليا ولا تتأثر بالاهتزازات الزلزالية حتى هذا المستوى.




المعلم التقني:
