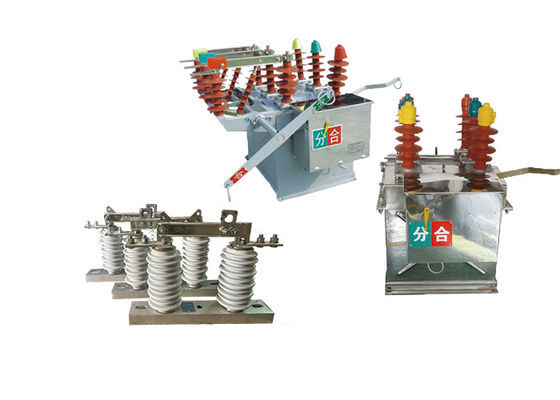

ثلاث مراحل محطم المكابح الفراغية القلبية المتطابقة مع GW9 630A مفتاح عصا الخطاف مفتاح الحمولة الفراغية للحماية
وصف المنتج:
مكسر الدائرة الفراغية التلقائي ZW8-12 هو نوع من أجهزة التبديل الكهربائية المستخدمة عادة في أنظمة نقل الطاقة وتوزيعها.تم تصميمه للعمل في البيئات الخارجية ومعيار لحد أقصى الجهد من 12kV وتردد 50Hz.
الوظيفة الرئيسية لقطع التيار ZW8-12 هي قطع تدفق التيار الكهربائي في حالة حدوث زيادة في الحمل أو خطأ في الدائرة القصيرة.هذا يساعد على حماية المعدات الكهربائية أسفل النهر من الأضرار ومنع انقطاع الكهرباء.
مفكّك الدوائر ZW8-12 مناسب بشكل خاص للاستخدام في أنظمة التوزيع لشبكات الكهرباء الحضرية والريفية العاملة على 10kV.هو منتج ناضج وموثوق به الذي تم استخدامه على نطاق واسع في صناعة الطاقة لسنوات عديدة.
إحدى المزايا الرئيسية لقطع الدوائر ZW8-12 هو استخدامها لقطع الفراغ.مفاصل الفراغ فعالة للغاية في قطع التيارات الكهربائية و معروفة بعمرها الطويل و متطلبات الصيانة المنخفضةهذا يجعل منقطع ZW8-12 حل فعال من حيث التكلفة وموثوق به لأنظمة توزيع الطاقة.
مفتاح العصا الغواية GW9-10 هو مفتاح كهربائي محمول عالي الجهد يستخدم لعزل الدوائر الكهربائية لأغراض الصيانة والإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة المتوسطة إلى عالية الجهد.
تم تصميم العازل الكهربائي لـ Loadbuster ليكون محمولًا ويمكن نقله بسهولة إلى المكان الذي تحتاجه.عادة ما تتراوح من بضعة كيلو فولت إلى عدة مئات من كيلو فولت.
يستخدم المفتاح لعزل قسم من نظام الطاقة لأغراض الصيانة أو الإصلاح. لديه مؤشرات بصرية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ،مما يسهل على المشغلين معرفة حالة الدائرة.
يمكن استخدام العازل الكهربائي Loadbuster لمجموعة واسعة من التطبيقات ، بما في ذلك تبديل وتعزيل الدوائر ، وكذلك لتعزيل الأراضي وإزالة الطاقة من المعدات.تم تصميمها مع عناصر السلامة لحماية المشغلين من المخاطر الكهربائية، مثل مواد عازلة تمنع الاتصال العرضي مع الأجزاء الحية.
من السهل استخدام المفتاح ويتطلب تدريبًا ضئيلًا للتشغيل. يحتوي على شفرات قابلة للتبديل ويمكن استبدالها بسهولة ، مما يسمح بمزيد من المرونة والتنوع.
تأثير مزدوج لاستخدامها عندما يمكن استخدام عازل GW9-10 سلسلة عازل مع مفاصل الدوائر الفراغ!!
الخصائص:
وظيفة حماية الحاسوب الصغير
1.لديها وظيفة حماية من التيار ثلاثية المراحل: التنقل السريع ، التنقل السريع المحدد بالوقت ، وحماية من التيار الزائد.
2إعداد مرن لخصائص التوقيت السريع والبطيء.
3يمكن للمستخدمين تعيين قيم الحماية والتأخير.
وظيفة إعادة الإغلاق
1يمكن تعيين ما يصل إلى ثلاث عمليات إعادة الإغلاق.
2يمكن للمستخدمين اختيار عدد عمليات إعادة الإغلاق وفترات إعادة الإغلاق المختلفة.
3لديها وظائف التسارع قبل إعادة الإغلاق، والتسارع بعد إعادة الإغلاق، واختيار التنسيق التسلسلي.
وظيفة إعادة بناء الشبكة
1يتضمن إغلاق التيار منخفض الجهد ، إعادة الإغلاق التلقائي ، عدم إغلاق قصير الوقت ، عدم إعادة إغلاق مستمر ، إعادة إغلاق منخفض الجهد ، إعادة ضبط تلقائي ، تنشيط قصير الوقت لقيمة الحماية في حالة الاستعداد ،وتفعيل مستمر لقيمة الحماية في حالة الاستعداد.
2يمكن تحقيق التحكم الذكي الموزع وفقًا للوظيفة المحددة مسبقًا أثناء تشغيل شبكة الحلقات.
3عندما يحدث خطأ في الشبكة، فإنه يقوم تلقائيًا بتطهير الخطأ، وعزل منطقة الخطأ، ونقل الطاقة تلقائيًا، واستعادة الطاقة إلى المنطقة غير الخاطئة.
الهيكل:
1مفصل الفراغ: مفصل الفراغ هو قلب مفصل الدوائر. يتكون من اتصال ثابت ومواصل متحرك مختوم داخل غرفة فراغ. عندما يعمل مفصل الدوائر,يتم فصل الاتصالات ، مما يخلق قوسًا. دور مفصل الفراغ هو إطفاء القوس وتوفير انقطاع موثوق بالتيار.
2آلية التشغيل: يتم تجهيز مفكّك الدوائر بآلية تشغيل مسؤولة عن فتح وإغلاق الاتصالات. يمكن أن تستخدم آليات مختلفة مثل آلية الربيع،آلية هيدروليكية، أو آلية تشغيل كهرومغناطيسية. الآلية التشغيلية تضمن التشغيل السلس والموثوق به لقطع الدوائر.
3الحجرة العازلة: يتم وضع مفصل الدوائر في حجرة عازلة ، والتي توفر الحماية من العوامل الخارجية مثل الرطوبة والغبار والملوثات.عادة ما يتم تصنيع الحجرة من مواد عازلة عالية الجودة للحفاظ على القوة الكهربائية المطلوبة وخصائص العزل.
4نظام التحكم والحماية: يحتوي مفكّك الدوائر ZW8-12 على نظام التحكم والحماية لمراقبة وتحكم عمله. يتضمن هذا النظام أجهزة استشعار مختلفة،وأجهزة التحكم للكشف عن الظروف غير الطبيعية، توفير مدخلات إشارة، وبدء فتح أو إغلاق مفك الدوائر.
5محطات الاتصال: يحتوي مفكّك الدوائر على محطات اتصال للاتصالات الكهربائية الداخلية والخارجية. تسمح هذه المحطات بتوصيل كابلات الطاقة أو أشرطة الحافلات،تمكين تدفق التيار من خلال مفك الدوائر.
6المكونات المساعدة والتحكم: قد تكون هناك مكونات مساعدة ومكونات تحكم إضافية في مفصل الدوائر لتعزيز وظائفه. يمكن أن تشمل هذه المكونات المفاتيح المساعدة،محولات الجهد، محولات التيار ، وغيرها من الملحقات اللازمة لمراقبة وقياس والتحكم في المعلمات الكهربائية.
التطبيق
1توزيع الطاقة: يتم استخدام مفكّكات الدوائر الفراغية الخارجية على نطاق واسع في أنظمة توزيع الطاقة لتشغيل وتحمي محولات التوزيع والمغذيات والمعدات الأخرى.عادة ما يتم تثبيتها على أعمدة خارجية، المحطات الفرعية، و أجهزة التبديل.
2الطاقة المتجددة على نطاق المرافق: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في مشاريع الطاقة المتجددة على نطاق المرافق، مثل مزارع الرياح والطاقة الشمسية، لتبديل وحماية المحولات والمعدات الأخرى.
3أنظمة السكك الحديدية: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في أنظمة السكك الحديدية، مثل أنظمة الإشارة والبنية التحتية للسكك الحديدية، لتبديل وتحمي المعدات الكهربائية.
4عمليات التعدين: يتم استخدام أجهزة قطع الدوائر الفراغية في المناطق الخارجية في عمليات التعدين لتبديل وتأمين المعدات الكهربائية في البيئات الخارجية القاسية.
5صناعة النفط والغاز: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في صناعة النفط والغاز لتبديل وتحمي المعدات الكهربائية ، مثل المضخات والضغطات وأنابيب الأنابيب.
المعلم التقني:
ZW8-12
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
