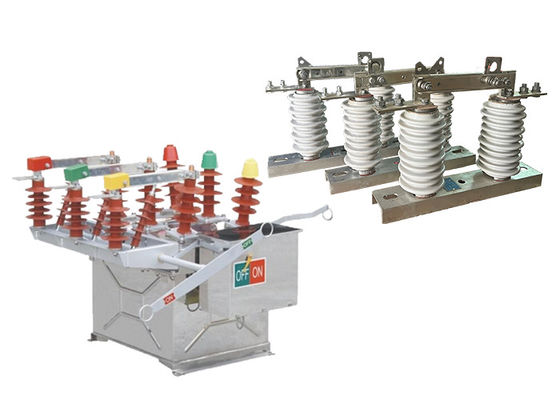

مفكّك الدوائر الفراغية الآلي عالي الجهد للخارج AC السيراميك من الفولاذ المقاوم للصدأ المستخدم مع مفاتيح فصل المجموعة

مفكّك الدوائر الفراغية الآلي عالي الجهد للخارج AC السيراميك من الفولاذ المقاوم للصدأ المستخدم مع مفاتيح فصل المجموعة

وصف المنتج:

مقطع التيار ZW8-12 تم تصميمه ليتوافق مع المعايير الدولية ويتم تصنيعه باستخدام التقنيات المتقدمة.وموارد قطع الدائرة القصيرة تصل إلى 20kA.

يتكون مفصل الدوائر من عدة مكونات رئيسية ، بما في ذلك مفصل الفراغ وآلية التشغيل ونظام التحكم.مفصل الفراغ هو قلب مفصل الدائرة وهو مسؤول عن قطع التيار الكهربائيتم تصميمه للعمل في فراغ، مما يساعد على منع القوس وضمان التشغيل الموثوق به.

آلية التشغيل مسؤولة عن فتح وإغلاق مفصل الدوائر ويمكن تشغيلها يدويا أو كهربائيا.نظام التحكم يراقب مفك الدوائر ويقدم ردود الفعل للمشغل، مما يسمح لهم بمراقبة حالة المقطع وكشف أي أخطاء.

تم تصميم مفكّك الدوائر ZW8-12 لتكون موثوقة للغاية وتتطلب الحد الأدنى من الصيانة. لديها عمر خدمة طويل وقادرة على تحمل البيئات الخارجية القاسية،مما يجعلها مناسبة للاستخدام في مجموعة واسعة من التطبيقات.

مفتاح فصل الجهد العالي هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.

تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.

عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.

تأثير مزدوج لاستخدامها عندما يمكن استخدام عازل GW9-10 سلسلة عازل مع مفاصل الدوائر الفراغ!!

الخصائص:

1التوتر المسموح به: تم تصميم مقطع التيار ZW8-12 لتطبيقات الجهد المتوسط ولديه جهد اسمي يبلغ 12 كيلو فولت (كيف).انها مناسبة للأنظمة الكهربائية التي تعمل في هذا المستوى من الجهد.

2تكنولوجيا انقطاع الفراغ: يستخدم مقطع الدوائر هذا مقاطع الفراغ كوسيلة لإطفاء القوس.أجهزة قطع الفراغ فعالة للغاية في إطفاء الأقواس وتوفر قوة كهربائية ممتازة، ضمان انقطاع موثوق به من التيارات المتوسطة الجهد.

3تصميم مضغوط: يحتوي مفكّك الدوائر ZW8-12 على تصميم مضغوط ووحدي، مما يسمح بسهولة التثبيت والصيانة والتكامل في مجموعات أجهزة التبديل.الحجم المدمج يساعد أيضا على تحسين استخدام المساحة في المنشآت الكهربائية.

4القدرة العالية على الكسر: تم تصميم مفك الدوائر للتعامل مع القدرات العالية على الكسر ، مما يسمح لها بقطع الدوائر القصيرة والتيارات الخاطئة بأمان.يتم تحديد قدرة كسر مفصل ZW8-12 عادة من قبل الشركة المصنعة.

5عملية موثوقة: تم تصميم مفكّك الدوائر ZW8-12 للعمل الموثوق به وقد خضع لاختبارات صارمة لضمان أدائه ومتانته.يضم مواد عالية الجودة ومكونات هندسية دقيقة لضمان عمليات التبديل المستقرة والفعالة.

6ميزات السلامة: يتم تجهيز مفكّك الدوائر بأجهزة سلامة لتعزيز سلامة المشغل والنظام. قد تشمل هذه الميزات آليات قفل لمنع التشغيل الخاطئ.المؤشرات الميكانيكية والكهربائية لتوفير معلومات الحالة، ومظلات الأمان لمنع التعامل العرضي مع الأجزاء الحية.

7التحكم عن بعد والمراقبة: اعتمادا على النموذج المحدد والشركة المصنعة، قد يدعم ZW8-12 مفكّك الدوائر قدرات التحكم عن بعد والمراقبة.هذا يسمح للعمل مريحة ومراقبة مفكك الدوائر من غرفة التحكم المركزية أو من خلال نظام التحكم الإشرافية واكتساب البيانات (سكادا)تحسين إدارة النظام وصيانته.

الهيكل:

1يتم معالجة الغطاء العلوي للحجرة باستخدام تكنولوجيا تشكيل التمدد لمرة واحدة من القالب ، لتحقيق مستوى حماية IP4X ، وقوة ميكانيكية عالية ، ومظهر جميل ،وسهولة التثبيت. ليس من السهل أن تتصدأ وتقاوم التآكل. يمكن اختيار الفولاذ المقاوم للصدأ أو عالية الجودة علاج رذاذ صفيحة الفولاذ.

2يتم تخصيص مفتاح الفصل (اختياري) وفقًا لوحدة جسم مفتاح ZW8 ، مع نقطة انفصال واضحة أثناء صيانة خطوط التوزيع ،و جهاز قفل ميكانيكي بين مفتاح الفصل و مفك الدوائر لمنع سوء التشغيل.

الحالة:

1درجة الحرارة المحيطة: تم تصميم مفك الدوائر للعمل في نطاق درجة الحرارة من -15°C إلى +40°C.وهذا يعني أنه يمكن أن تعمل بفعالية في البيئات مع درجات حرارة منخفضة إلى -15 درجة مئوية وارتفاع +40 درجة مئوية.

2ضغط الرياح: يمكن أن يتحمل مفكّك الدوائر ضغوط الرياح تصل إلى 700Pa، وهو ما يعادل سرعة الرياح 34m/s.هذا يضمن أن مفك الدوائر يبقى مستقرا ولا تتأثر بالرياح القوية.

3الارتفاع: المنفذ مناسب للتركيب على ارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر. تم تصميمه للعمل بشكل موثوق في هذا النطاق الارتفاع.

4شدة الزلزال: تم تصميم مفك الدوائر لتحمل الأنشطة الزلزالية بمستوى شدة يصل إلى 8 على مقياس شدة الزلزال.هذا يضمن أنه يبقى تشغيليا ولا تتأثر بالاهتزازات الزلزالية حتى هذا المستوى.

المعلم التقني:

ZW8-12


GW9-10
