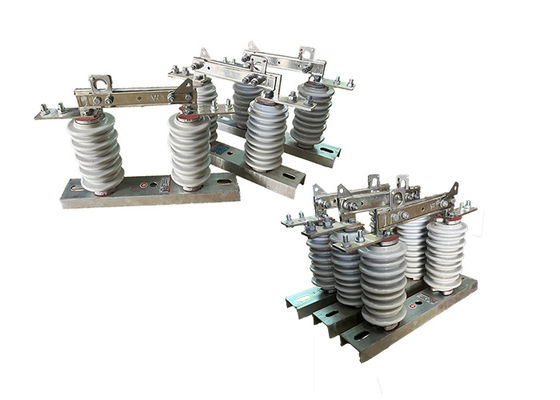

مفتاح فصل التوتر العالي الصناعي لحماية خط الطيران الجوي ذو المرحلة الواحدة مفتاح فصل 700 با سرعة الرياح
وصف المنتج:
مفتاح فصل الجهد العالي هو مفتاح كهربائي يستخدم لفصل الدائرة عن مصدر الطاقة.يستخدم عادة في أنظمة نقل وتوزيع الكهرباء عالية الجهد للسماح لأفراد الصيانة بالعمل بأمان على المعدات دون خطر الصعق الكهربائي.
مفتاح فك الجهد العالي لديه شفرة أو اتصال يمكن فتحها أو إغلاقها عن طريق تدوير القطب ، والذي ينشط أو يزيل الدائرة.عادة ما يكون القطب غير موصلة المواد لعزل المشغل من الجهد العالي.
تتوفر مفاتيح فك الجهد العالي في تصاميم وأحجام مختلفة ، اعتمادًا على الجهد والتيار المسموح به في الدائرة التي تهدف إلى التحكم فيها.غالباً ما يتم تركيبها على عمود أو بنية، وغالباً ما تستخدم مع أجهزة حماية أخرى، مثل مفاتيح الدوائر والأمنات، لضمان سلامة وموثوقية النظام الكهربائي.
التطبيق
1عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
2تحويل الحمل: يمكن استخدام مفاتيح عزل الجهد العالي كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
3حماية الخط العلوي: غالبًا ما يتم تثبيت مفاتيح عزل الجهد العالي على خطوط الكهرباء العلوية لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
4حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
مخاطر السلامة:
1عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
2تحويل الحمل: يمكن استخدام مفاتيح عزل الجهد العالي كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
3حماية الخط العلوي: غالبًا ما يتم تثبيت مفاتيح عزل الجهد العالي على خطوط الكهرباء العلوية لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
4حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
نصائح السلامة:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح عزل الجهد العالي مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
الهيكل:
يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
