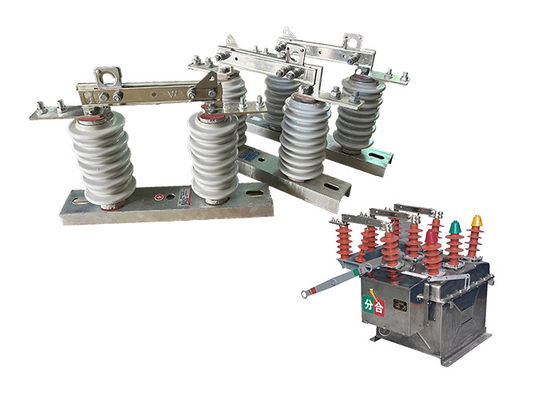

630 أمبير عازل الجهد العالي التبديل Vcb فوق رأس قطع التبديل منسقة مع مفك الدوائر الفراغ
وصف المنتج:
مفتاح العزل عالية الجهد، المعروف أيضا باسم مفتاح فصل أو مفتاح عزل، مصممة خصيصا لفصل أو عزل قسم من الدائرة الكهربائية من مصدر الطاقة.إنه يوفر انقطاعًا ماديًا في الدائرة، مما يسمح للعاملين في الصيانة بالعمل على المعدات بأمان دون خطر الصدمة الكهربائية. لا يوفر عازل الفصل أي قدرات لإطفاء القوس مثل مفك الدوائر.
في أنظمة الطاقة عالية الجهد ، غالباً ما يتم تنسيق مفتاح عزل الجهد العالي وقطع الدائرة الفراغية للعمل معاً.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
يلعب مفتاح عزل الجهد العالي دوراً حاسماً في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة وآمنة للعمل عليها.
الخصائص:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح العزل عالية الجهد مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
التطبيق:
1الصيانة والإصلاح: يتم استخدام مفتاح عزل الجهد العالي عادة لعزل وتعليق خطوط التوزيع الكهربائية للأنشطة الصيانة والإصلاح.يسمح لموظفي الصيانة بالعمل بأمان على المعدات التي تعمل بالطاقة دون خطر الصعق الكهربائي.
2استجابة الطوارئ: يمكن استخدام مفتاح العزل عالية الجهد في حالات الطوارئ، مثل انقطاع الكهرباء أو الكوارث الطبيعية،لعزل وتعليق خطوط التوزيع الكهربائية واستعادة الطاقة بأمان.
3عمليات التبديل: يمكن استخدام مفتاح عزل الجهد العالي لفتح أو إغلاق المفاتيح وإجراء عمليات التبديل الأخرى على خطوط التوزيع الكهربائية.
العملية:
1عندما يكون مفتاح عزل الجهد العالي في الموقف المغلق ، تكون جهات اتصال العزل في اتصال مع بعضها البعض ، مما يسمح للتيار بالتدفق عبر الدائرة.يتم إغلاق العازل الكهربائي HV عن طريق تشغيل العازل يدويًا أو عن بعد، اعتمادا على نوع عازل كهربائي HV.
2لتعزيل قسم من نظام الكهرباء يجب فتح مفتاح عزل الجهد العالي.يتم ذلك عادة عن طريق تشغيل العزل يدويا أو عن بعد لفصل الاتصالات وقطع تدفق التيار من خلال الدائرة.
3بمجرد فتح عازل الكهرباء HV ، يتم عزل قسم نظام الطاقة المرتبط بالعازل عن بقية النظام.هذا يسمح للعمل الصيانة أو إصلاح ليتم بأمان على الدائرة المعزولة.
4عند الانتهاء من أعمال الصيانة أو الإصلاح ، يمكن إغلاق مفتاح عزل الجهد العالي لاستعادة الطاقة إلى الدائرة المعزولة.يتم ذلك عن طريق يدويا أو عن بعد تشغيل العزل لربط جهات الاتصال واستعادة تدفق التيار من خلال الدائرة.
الحالة:
1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو تسبب الحريق.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
