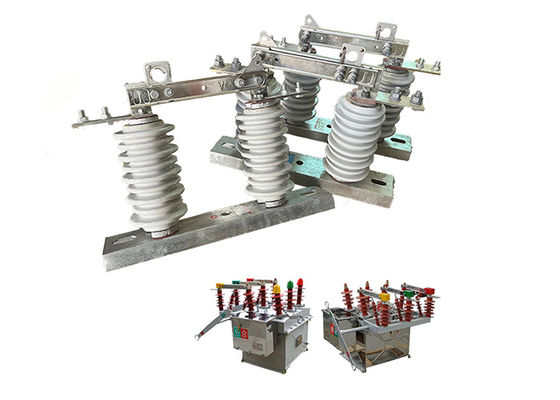

630A عاصفة انفصال الكهرباء عالية الجهد GW9 صناعية مفاتيح التوقف الرأسي أحادي المرحلة مع التثبيت السهل
وصف المنتج:
مفتاح فصل الجهد العالي هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة عالية الجهد لعزل أجزاء من الشبكة لأغراض الصيانة أو السلامة.عادة ما يتم تركيب المفتاح على عمود أو بنية دعم أخرى ويتم استخدامه لقطع اتصال خط الكهرباء من بقية النظام.
يتم تصميم مفاتيح فصل الجهد العالي للتعامل مع الجهد العالي والتيارات وغالبا ما يتم تثبيتها في أماكن خارجية.وهي تتكون من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة الهواءعندما يكون التبديل في وضع مغلق ، تكون الاتصالات متماسكة مع بعضها البعض ، مما يسمح للتيار بالتدفق عبر الدائرة. عندما يتم فتح التبديل ، يتم فصل الاتصالات ،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.
مفاتيح فصل الجهد العالي هي مكون مهم لسلامة وموثوقية نظام الطاقة وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.
عادة ما تستخدم مفاتيح فصل الجهد العالي في أنظمة نقل وتوزيع الجهد العالي لعزل أجزاء من الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.
العملية:
1 التحضير: قبل تشغيل المفتاح، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية.يجب فحص المفتاح لاكتشاف أي علامات على تلف أو ارتداء.
2 إغلاق المفتاح: لإغلاق المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح: لفتح المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المفتوح. هذا يفصل الدائرة عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس: عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح. لإدارة القوس،يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة: يجب على مشغلي مفاتيح قطع التيار العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. قد يشمل ذلك ارتداء معدات الحماية الشخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.
نصائح السلامة:
1ارتدي دائماً معدات حماية شخصية مناسبة مثل القفازات ونظارات الأمان والملابس المقاومة للنار.
قبل العمل على التبديل، تأكد من أن مصدر الطاقة مغلق، وتبديل الأرض بشكل صحيح.
2اتبع تعليمات الشركة المصنعة لتشغيل المفتاح، ولا تحاول تجاوز عناصر السلامة أو استخدام المفتاح لأغراض أخرى غير الاستخدام المقصود.
3عند العمل على المفتاح، استخدم أدوات ومعدات معزولة لمنع الصدمة الكهربائية.
4تجنب لمس أي أجزاء موصلة من المفتاح والحفاظ على مسافة آمنة من المفتاح عندما يتم تشغيله.
5لا تحاول أبداً إصلاح أو تعديل المفتاح بنفسك إلا إذا كنت مهنياً مؤهلاً ومدرساً.
6حافظ على المنطقة المحيطة بالمفتاح نظيفة وخالية من الحطام الذي قد يتداخل مع عمله.
7فحص المفتاح بانتظام بحثاً عن علامات التآكل أو التلف، واستبدال أي أجزاء تالفة أو ملبسة في أقرب وقت ممكن.
8يجب أن يسمح للأفراد المعتمدين فقط بتشغيل أو إجراء الصيانة على المفتاح.
9.في حالة الطوارئ اتبع إجراءات الطوارئ المحددة و أطفئ الطاقة على المفتاح فورا
التطبيق:
1الصيانة والإصلاح: يستخدم مفتاح القطع لعزل قسم من خطوط الكهرباء لأغراض الصيانة أو الإصلاح.هذا يسمح لموظفي الصيانة بالعمل بأمان دون خطر الصعق بالكهرباء.
2إزالة الحمل: في حالة زيادة في الطاقة ، يمكن استخدام مفتاح القطع لإزالة الحمل ومنع تلف خط الكهرباء أو المعدات.
3عزل الخطأ: يمكن استخدام مفتاح القطع لعزل قسم من خطوط الكهرباء في حالة حدوث خطأ ، مثل الدائرة القصيرة أو خطأ الأرض.هذا يمنع العيب من الانتشار إلى أجزاء أخرى من الشبكة وتسبب المزيد من الأضرار.
4عمليات التبديل: يستخدم مفتاح التقطيع لعمليات التبديل ، مثل توصيل أو فصل مصادر الطاقة أو إعادة توجيه الطاقة إلى أجزاء مختلفة من الشبكة.
5الحماية: غالبًا ما يستخدم مفتاح القطع جنبًا إلى جنب مع أجهزة حماية أخرى ، مثل مفاتيح الدوائر والصمامات ، لحماية خطوط الكهرباء والمعدات من الأضرار.
6الطاقة المتجددة: مع زيادة استخدام مصادر الطاقة المتجددة، مثل الرياح والطاقة الشمسية، يتم استخدام مفاتيح القطع لربط وقطع هذه المصادر من شبكة الكهرباء.
الهيكل:
يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
