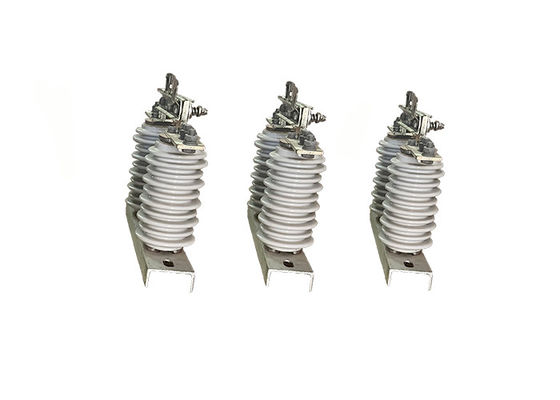

مفتاح مفصل الجهد العالي السيراميكي سهل التثبيت 630A 12kV مفتاح العزل الكهربائي لنظام الطاقة
وصف المنتج:
مفتاح فصل الجهد العالي هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
من المهم اتباع إجراءات السلامة المناسبة عند العمل مع مفاتيح فصل الجهد العالي ، لأنها يمكن أن تكون خطيرة إذا لم يتم التعامل معها بشكل صحيح.يجب السماح فقط للموظفين المؤهلين والتدريب على تشغيل وصيانة معدات الجهد العالي.
الخصائص:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح عزل الجهد العالي مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
العملية:
1عندما يكون العازل الكهربائي لـ HV في الموقف المغلق ، تكون جهات اتصال العازل في اتصال مع بعضها البعض ، مما يسمح لتدفق التيار من خلال الدائرة.يتم إغلاق العازل الكهربائي HV عن طريق تشغيل العازل يدويًا أو عن بعد، اعتمادا على نوع عازل كهربائي HV.
2ليعزل قسم من نظام الطاقة، يجب فتح العزل الكهربائي HV.يتم ذلك عادة عن طريق تشغيل العزل يدويا أو عن بعد لفصل الاتصالات وقطع تدفق التيار من خلال الدائرة.
3بمجرد فتح عازل الكهرباء HV ، يتم عزل قسم نظام الطاقة المرتبط بالعازل عن بقية النظام.هذا يسمح للعمل الصيانة أو إصلاح ليتم بأمان على الدائرة المعزولة.
4عند الانتهاء من أعمال الصيانة أو الإصلاح ، يمكن إغلاق العزل الكهربائي لـ HV لاستعادة الطاقة إلى الدائرة المعزولة.يتم ذلك عن طريق يدويا أو عن بعد تشغيل العزل لربط جهات الاتصال واستعادة تدفق التيار من خلال الدائرة.
مخاطر السلامة:
عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
تحويل الحمل: يمكن استخدام مفاتيح العزل عالية الجهد كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
حماية الخط السريع: غالبًا ما يتم تثبيت مفاتيح العزل عالية الجهد على خطوط الكهرباء السريعة لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضًا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
نصائح السلامة:
1ارتدي دائماً معدات حماية شخصية مناسبة مثل القفازات ونظارات الأمان والملابس المقاومة للنار.
قبل العمل على التبديل، تأكد من أن مصدر الطاقة مغلق، وتبديل الأرض بشكل صحيح.
2اتبع تعليمات الشركة المصنعة لتشغيل المفتاح، ولا تحاول تجاوز عناصر السلامة أو استخدام المفتاح لأغراض أخرى غير الاستخدام المقصود.
3عند العمل على المفتاح، استخدم أدوات ومعدات معزولة لمنع الصدمة الكهربائية.
4تجنب لمس أي أجزاء موصلة من المفتاح والحفاظ على مسافة آمنة من المفتاح عندما يتم تشغيله.
5لا تحاول أبداً إصلاح أو تعديل المفتاح بنفسك إلا إذا كنت مهنياً مؤهلاً ومدرساً.
6حافظ على المنطقة المحيطة بالمفتاح نظيفة وخالية من الحطام الذي قد يتداخل مع عمله.
7فحص المفتاح بانتظام بحثاً عن علامات التآكل أو التلف، واستبدال أي أجزاء تالفة أو ملبسة في أقرب وقت ممكن.
8يجب أن يسمح للأفراد المعتمدين فقط بتشغيل أو إجراء الصيانة على المفتاح.
9.في حالة الطوارئ اتبع إجراءات الطوارئ المحددة و أطفئ الطاقة على المفتاح فورا
الحالة:
1الحد الأقصى للارتفاع في المنطقة المحددة لا يتجاوز 1000 متر فوق مستوى سطح البحر. هذا الحد من الارتفاع ذو صلة بتثبيت وتشغيل المعدات.
2درجة حرارة الهواء المحيط لها حدود معينة. يجب ألا تتجاوز الحد الأقصى لدرجة الحرارة +40 درجة مئوية، ويمكن أن تختلف الحد الأدنى لدرجة الحرارة اعتمادا على المنطقة المحددة. في المناطق العامة،يجب ألا تنخفض درجة الحرارة الأدنى إلى أقل من -30 درجة مئوية، بينما في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3يجب أن لا يتجاوز ضغط الرياح 700 باسكال (با) ، مما يتوافق مع سرعة الرياح التي تبلغ حوالي 34 متر في الثانية.هذا الحد يضمن أن المعدات يمكن أن تتحمل قوة الرياح دون المساس بوظائفها أو سلامة الهيكل.
4يجب أن لا تتجاوز شدة الزلزال 8 درجات. هذا يشير إلى أقصى شدة للنشاط الزلزالي التي يمكن للمعدات تحملها دون أن تتلف.قد يعتمد المقياس المحدد المستخدم لقياس شدة الزلزال على المنطقة أو البلد.
5يجب أن تكون بيئة العمل خالية من الاهتزازات العنيفة المتكررة. هذا الشرط يضمن أن المعدات تظل مستقرة وتعمل في ظل ظروف تشغيل طبيعية.الاهتزازات المفرطة يمكن أن تؤثر على أداء وعمر العزل.
6يجب تركيب عازلات النوع العادي في أماكن تبقى بعيدة عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار والمواد المتفجرة أو التآكلية الأخرى.هذه المواد يمكن أن يكون لها آثار ضارة على العزل والقدرات التوصيلية للمعزل، مما قد يضع أدائها وسلامتها في خطر.
7تم تصميم عازلات النوع المقاوم للتلوث لاستخدامها في المناطق ذات التلوث الشديد.يجب ألا يكون هناك وجود للمواد المتفجرة أو المواد التي يمكن أن تسبب الحريقهذا الشرط يضمن أن العازل يبقى آمنًا وفعاليًا على الرغم من الظروف البيئية الصعبة.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
