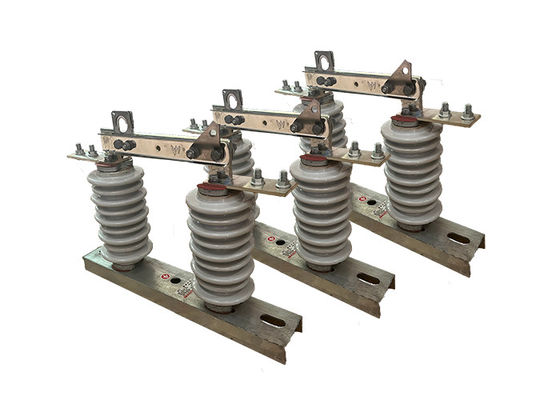

عزل الدائرة الكهربائية الصناعية عالية الجهد لقطع التبديل يستخدم لعزل مع تشغيل سهل

عزل الدائرة الكهربائية الصناعية عالية الجهد لقطع التبديل يستخدم لعزل مع تشغيل سهل

وصف المنتج:

مفتاح فصل الجهد العالي هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة عالية الجهد لعزل أجزاء من الشبكة لأغراض الصيانة أو السلامة.عادة ما يتم تركيب المفتاح على عمود أو بنية دعم أخرى ويتم استخدامه لقطع اتصال خط الكهرباء من بقية النظام.

يتم تصميم مفاتيح فك التوتر العالي للتعامل مع التوترات والتيارات العالية وغالبا ما يتم تثبيتها في المواقع الخارجية.وهي تتكون من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة الهواءعندما يكون التبديل في وضع مغلق ، تكون الاتصالات متماسكة مع بعضها البعض ، مما يسمح للتيار بالتدفق عبر الدائرة. عندما يتم فتح التبديل ، يتم فصل الاتصالات ،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.

مفاتيح فصل الجهد العالي هي مكون مهم لسلامة وموثوقية نظام الطاقة وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.

يتم استخدام مفاتيح فصل الجهد العالي عادة في أنظمة نقل وتوزيع الجهد العالي لعزل أقسام الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.

التطبيق:

1عزل الدوائر: تستخدم عازلات الكهرباء عالية الجهد في المقام الأول لعزل أجزاء من نظام الطاقة لأعمال الصيانة أو الإصلاح.هذا يسمح للعمال للعمل بأمان على الدائرة المعزولة دون خطر الصدمة الكهربائية أو غيرها من المخاطر الكهربائية.

2السلامة: كما تستخدم عازلات الكهرباء عالية الجهد كجهاز سلامة لحماية العمال والجمهور من المخاطر الكهربائية.العازلات الكهربائية عالية الجهد تمنع الاتصال العرضي بالأجزاء الحية للنظام وتقلل من خطر الحوادث الكهربائية.

3حماية الأخطاء: يمكن استخدام عازلات الكهرباء عالية الجهد أيضًا لحماية نظام الطاقة من الأخطاء ، مثل الاختصارات والحمل الزائد.العزل الكهربائي عالية الجهد يمنع العيب من الانتشار إلى أجزاء أخرى من النظام وتسبب المزيد من الأضرار.

4التبديل: يمكن استخدام العازلات الكهربائية عالية الجهد كجهاز التبديل للسيطرة على تدفق الطاقة في النظام.يمكن توجيه تدفق الطاقة إلى أجزاء مختلفة من النظام حسب الحاجة.

5الاختبار: يمكن استخدام عازلات الكهرباء عالية الجهد لأغراض الاختبار ، مثل قياس الجهد أو التيار في الدائرة ، أو اختبار أداء المكونات الأخرى في النظام.

العملية:

1إغلاق المفتاح: عندما يتم إغلاق المفتاح ، يتم وضع الجزئين الموصلين للدارة في اتصال مع بعضهما البعض ، مما يسمح للتيار الكهربائي بالتدفق عبر الدائرة.

2فتح المفتاح: عندما يتم فتح المفتاح ، يتم إنشاء فجوة هوائية بين الجزئين الموصلين للدارة ، مما يعزل المقطع بشكل فعال عن بقية النظام.هذا عادة ما يتم للسماح بالصيانة، إصلاح أو اختبار العمل أن يتم بأمان.

3تعبئة الدائرة: قبل أن يتم القيام بأي عمل على الجزء المعزول من الدائرة، من المهم أن تعبئ الدائرة لمنع أي شحنة كهربائية متبقية من التراكم.هذا عادة ما يتم باستخدام مفتاح الأرض أو الكترود الأرض.

من المهم أن نلاحظ أن تشغيل مفاتيح عزل الجهد العالي يجب أن يتم فقط من قبل موظفين مدربين ومؤهلين ،لأنها يمكن أن تشكل خطراً خطيراً على الصدمة الكهربائية أو الإصابة إذا تم التعامل معها بشكل غير صحيحبالإضافة إلى ذلك، من المهم اتباع جميع إجراءات السلامة والمبادئ التوجيهية عند العمل مع معدات الجهد العالي، بما في ذلك ارتداء الملابس والمعدات الواقية المناسبة.باستخدام أدوات معزولة، وضمان أن المنطقة خالية من أي محتويات قابلة للاشتعال أو متفجرة

الهيكل:

1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.

2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.

3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات الطرف المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.

4الأجهزة: تستخدم الأجهزة مثل المسامير والمكسرات والشاشات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.

أغطية الارتباط: تستخدم أغطية الارتباط لحماية الارتباطات المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.

5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.

الحالة:

1الارتفاع لا يتجاوز 1000 متر

2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛

3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)

4. إن شدة الزلزال لا تتجاوز 8 درجات

5.وضع العمل بدون اهتزازات عنيفة متكررة

6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار

والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل

7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق
