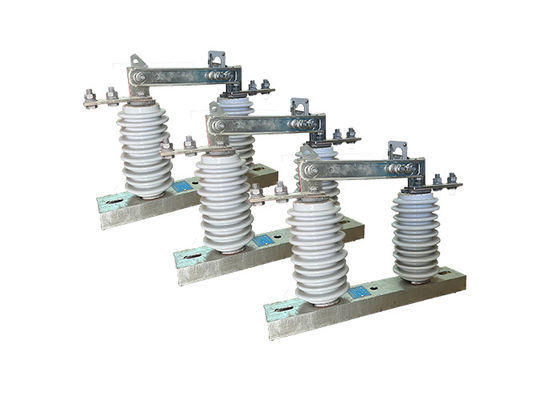

الصناعية الرمادية عالية الجهد مفاتيح عزل واحد المرحلة للحفاظ GW9-10/630A المفتاح يعمل على عصا الخطاف
وصف المنتج:
مفتاح عزل الجهد العالي، المعروف أيضًا باسم مفتاح فصل أو مفتاح عزل، هو عنصر أساسي في أنظمة الطاقة عالية الجهد.إنه يخدم الغرض من فصل أو عزل قسم معين من الدائرة الكهربائية عن مصدر الطاقة.
الوظيفة الأساسية لمفتاح عزل الجهد العالي هي كسر الدائرة الكهربائية بشكل مادي ، مما يخلق فصل بين المعدات ومصدر الطاقة.هذا فصل العزل والعزل يسمح لموظفي الصيانة للعمل بأمان على المعدات دون خطر الصدمة الكهربائية.
على عكس مفك الدوائر الفراغية ، لا يوفر مفتاح العزل عالي الجهد قدرات إطفاء القوس.لم يتم تصميمه لقطع أو إطفاء الأقواس الكهربائية التي قد تحدث أثناء تبديل الدوائر أو ظروف الخطأ.
في أنظمة الطاقة عالية الجهد ، غالبًا ما يتم تنسيق مفتاح العزل عالية الجهد مع مفك الدوائر الفراغية.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يتم تشغيل عازل الفصل ليعزل الدائرة جسدياً ويشير بصريًا إلى الفصل.
يقوم مفتاح عزل الجهد العالي بدور حاسم في ضمان سلامة موظفي الصيانة. قبل أية أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وخلق فجوة هوائية مرئيةهذا الإجراء يؤكد أن المعدات معطلة وآمنة للأنشطة الصيانة.
الخصائص:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح عزل الجهد العالي مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
التطبيق:
1مفاتيح انقطاع الجهد العالي هي مكونات أساسية في أنظمة نقل وتوزيع الطاقة.حيث أنها تسمح بعزل أجزاء محددة من الشبكة لأعمال الصيانة أو الإصلاحويمكن أيضا استخدامها لعزل أجزاء من الشبكة في حالة وجود خطأ أو حالة غير طبيعية أخرى.
2تم تصميم هذه المفاتيح للتعامل مع التوترات والتيارات العالية ، وعادة ما يتم بناؤها من مواد متينة وقوية مثل الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس.صممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح العاتية والأمطار الغزيرة.
3هناك عدة أنواع من مفاتيح فك الجهد العالي ، بما في ذلك مفاتيح الكسر الهوائي ، ومفاتيح الغمر بالزيت ، ومفاتيح العزل الغازي. مفاتيح الكسر الهوائي هي النوع الأكثر شيوعا ،ويعملون باستخدام مجموعة من الاتصالات التي تفصل جسديا عندما يتم فتح المفتاحعادة ما تستخدم المفاتيح المغمورة بالزيت في تطبيقات الجهد العالي وتملأ بالزيت لمنع القوس عند فتح المفتاح.المفاتيح المعزولة بالغاز تستخدم غاز هيكسفلوريد الكبريت لعزل اتصالات المفاتيح، مما يسمح بتصميمات مفاتيح أصغر وأكثر تكاملاً.
4يجب أن يتم تشغيل مفاتيح فصل التوتر العالي وصيانتها من قبل موظفين مؤهلين تلقى التدريب المناسب. يجب اتباع إجراءات السلامة عند العمل مع هذه المفاتيح.بما في ذلك استخدام معدات الحماية الشخصية المناسبة واتباع إجراءات القفل / التسمية لمنع التشغيل العرضي للمعداتصيانة واختبار منتظمة لمفتاحات فك الجهد العالي مهمة أيضا لضمان عملها بشكل صحيح وأنها آمنة للاستخدام.
العملية:
1عندما يكون العازل الكهربائي لـ HV في الموقف المغلق ، تكون جهات اتصال العازل في اتصال مع بعضها البعض ، مما يسمح لتدفق التيار من خلال الدائرة.يتم إغلاق العازل الكهربائي HV عن طريق تشغيل العازل يدويًا أو عن بعد، اعتمادا على نوع عازل كهربائي HV.
2ليعزل قسم من نظام الطاقة، يجب فتح العزل الكهربائي HV.يتم ذلك عادة عن طريق تشغيل العزل يدويا أو عن بعد لفصل الاتصالات وقطع تدفق التيار من خلال الدائرة.
3بمجرد فتح عازل الكهرباء HV ، يتم عزل قسم نظام الطاقة المرتبط بالعازل عن بقية النظام.هذا يسمح للعمل الصيانة أو إصلاح ليتم بأمان على الدائرة المعزولة.
4عند الانتهاء من أعمال الصيانة أو الإصلاح ، يمكن إغلاق العزل الكهربائي لـ HV لاستعادة الطاقة إلى الدائرة المعزولة.يتم ذلك عن طريق يدويا أو عن بعد تشغيل العزل لربط جهات الاتصال واستعادة تدفق التيار من خلال الدائرة.
نصائح السلامة:
1ارتدي دائماً معدات حماية شخصية مناسبة مثل القفازات ونظارات الأمان والملابس المقاومة للنار.
قبل العمل على التبديل، تأكد من أن مصدر الطاقة مغلق، وتبديل الأرض بشكل صحيح.
2اتبع تعليمات الشركة المصنعة لتشغيل المفتاح، ولا تحاول تجاوز عناصر السلامة أو استخدام المفتاح لأغراض أخرى غير الاستخدام المقصود.
3عند العمل على المفتاح، استخدم أدوات ومعدات معزولة لمنع الصدمة الكهربائية.
4تجنب لمس أي أجزاء موصلة من المفتاح والحفاظ على مسافة آمنة من المفتاح عندما يتم تشغيله.
5لا تحاول أبداً إصلاح أو تعديل المفتاح بنفسك إلا إذا كنت مهنياً مؤهلاً ومدرساً.
6حافظ على المنطقة المحيطة بالمفتاح نظيفة وخالية من الحطام الذي قد يتداخل مع عمله.
7فحص المفتاح بانتظام بحثاً عن علامات التآكل أو التلف، واستبدال أي أجزاء تالفة أو ملبسة في أقرب وقت ممكن.
8يجب أن يسمح للأفراد المعتمدين فقط بتشغيل أو إجراء الصيانة على المفتاح.
9.في حالة الطوارئ اتبع إجراءات الطوارئ المحددة و أطفئ الطاقة على المفتاح فورا
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
