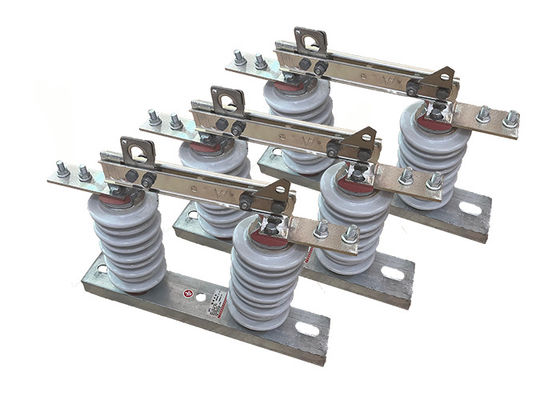

GW9 سلسلة المفتاح المفصل الخارجي 36kV 1000A للمحطة الفرعية مع سهولة التثبيت
وصف المنتج:
في الواقع ، يتم استخدام مفاتيح عزل الجهد العالي في أنظمة نقل وتوزيع الطاقة عالية الجهد لقطع الدوائر عن مصادر الطاقة الخاصة بها لأغراض الصيانة أو الإصلاح.أنها توفر وسيلة لعزل الدائرة من مصدر الطاقةيسمح للعمال بتنفيذ مهامهم بأمان دون خطر الصدمة الكهربائية.
تشغيل مفتاح عزل الجهد العالي ينطوي على قطب دوار يتحكم في فتح وإغلاق شفرة المفتاح أو الاتصال.الشفرة يمكن أن يتم إشراكها أو فكها، وبالتالي توصيل أو فصل الدائرة. تسمح هذه الآلية لإشارة يدوية ومرئية لحالة المفتاح.
لضمان سلامة المشغل ، عادة ما يكون قطب مفتاح القطع مصنوع من مادة غير موصلة ، مثل الألياف الزجاجية أو المواد المركبة ،التي توفر العزل ضد الجهد العالي الموجود في النظامهذا العزل يحمي المشغل من الصدمة الكهربائية عند تشغيل المفتاح.
تتوفر مفاتيح عزل الجهد العالي في تصاميم وأحجام مختلفة لاستيعاب الجهد المختلف والتيار المسموح به للدارات التي تسيطر عليها.عادة ما يتم تركيبها على أعمدة أو هياكل في البيئات الخارجية، حيث يمكن الوصول إليها و تشغيلها بسهولة.مفاتيح القطع تساهم في السلامة والموثوقية العامة للنظام الكهربائي من خلال توفير وسيلة العزل والحماية.
الخصائص:
1القدرة على التعامل مع الجهد العالي والتيار: تم تصميم مفاتيح فصل الجهد العالي للتعامل مع الجهد العالي والتيارات التي توجد عادة في أنظمة الطاقة عالية الجهد.ومع تصنيفها عادةً لـ 69 كيلو فولت أو أكثر.
2الاتصالات الثابتة والمتحركة: عبارة عن مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هوائية. عندما يتم إغلاق المفتاح،الاتصالات في اتصال مع بعضها البعضعندما يتم فتح المفتاح ، يتم فصل الاتصالات ، مما يقاطع تدفق التيار من خلال الدائرة.
3التشغيل اليدوي أو المتحرك: يمكن تشغيل مفاتيح فصل الجهد العالي يدوياً أو بمحرك ، اعتمادًا على التطبيقات والمتطلبات المحددة.المفاتيح المتحركة تسمح بالتحكم عن بعد، والتي يمكن أن تحسن السلامة والراحة.
4البناء الخارجي: يتم تصميم مفاتيح فصل الجهد العالي للاستخدام في الهواء الطلق ويتم تصنيعها عادة من مواد دائمة مثل الصلب أو الألومنيوم.لقد تم بناؤها لتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح والمطر والغبار.
5مؤشرات مرئية: غالبًا ما تحتوي مفاتيح فصل الجهد العالي على مؤشرات مرئية لإظهار حالة المفتاح ، مثل مفتوحة أو مغلقة.هذا يسمح للمشغلين لتحديد بسرعة وسهولة حالة التبديل.
6ميزات السلامة: يتم تصميم مفاتيح قطع التيار العالي مع ميزات السلامة لحماية العمال والجمهور من المخاطر الكهربائية.مثل الاتصال العرضي مع أجزاء تعمل من النظامقد تشمل هذه الميزات قفلات الأمان، وفرضات الأرض، وملصقات التحذير.
العملية
1عندما يكون مفتاح عزل الجهد العالي في الموقف المغلق ، تكون جهات اتصال العزل في اتصال مع بعضها البعض ، مما يسمح للتيار بالجريان عبر الدائرة.يتم إغلاق العازل الكهربائي HV عن طريق تشغيل العازل يدويًا أو عن بعد، اعتمادا على نوع عازل كهربائي HV.
2ليعزل قسم من نظام الطاقة، يجب فتح العزل الكهربائي HV.يتم ذلك عادة عن طريق تشغيل العزل يدويا أو عن بعد لفصل الاتصالات وقطع تدفق التيار من خلال الدائرة.
3بمجرد فتح مفتاح عزل الجهد العالي، يتم عزل قسم نظام الطاقة الذي متصل بالعزل عن بقية النظام.هذا يسمح للعمل الصيانة أو إصلاح ليتم بأمان على الدائرة المعزولة.
4عندما يتم الانتهاء من أعمال الصيانة أو الإصلاح ، يمكن إغلاق مفتاح عزل الجهد العالي لاستعادة الطاقة إلى الدائرة المعزولة.يتم ذلك عن طريق يدويا أو عن بعد تشغيل العزل لربط جهات الاتصال واستعادة تدفق التيار من خلال الدائرة.
نصائح السلامة:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح عزل الجهد العالي مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
الحالة:
1الارتفاع لا يتجاوز 1000 متر
2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛
3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)
4. إن شدة الزلزال لا تتجاوز 8 درجات
5.وضع العمل بدون اهتزازات عنيفة متكررة
6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار
والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل
7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
